ELR 1-SC-230AC/600AC-50

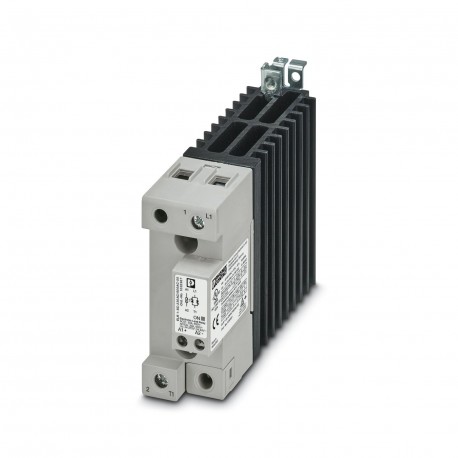

ELR 1-SC-230AC/600AC-50 1032927 PHOENIX CONTACT Single-phase solid-state contactor, input voltage: 230 V AC,..
$0.00USD
3377 en stock
Spécifications clés
GTIN:4055626538105
Clé de commande:1032927
(Dessins):
page du catalogue:Page 49 (C-5-2019)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626538105 |
| Clé de commande | 1032927 |
| (Dessins) | |
| page du catalogue | Page 49 (C-5-2019) |
| Unité d'emballage | 1 pc |
| (Données d'entrée) | 16 A (TA= 40 °C) |
| Profondeur (Dessins) | 141 mm |
| Largeur (dessins) | 35 mm |
| Pays d'origine | MT (Malta) |
| ETIM 5.0 (eCl@ss) | EC002055 |
| ETIM 6.0 (eCl@ss) | EC002055 |
| ETIM 7.0 (eCl@ss) | EC002055 |
| Hauteur (Dessins) | 110 mm |
| (Données de connexion 2) | EN 55011 |
| numéro de tarif douanier | 85362010 |
| (Conditions ambiantes) | ≥ 20 V AC/DC (“1” signal) |
| Filetage (Général) | M3 |
| Nom de la sortie (Données d'entrée) | Load output |
| Nom de la connexion (Général) | Control circuits |
| Longueur de dénudage (Général) | 8 mm |
| Courant de surtension (Données d'entrée) | 1900 A (t = 10 ms) |
| Méthode de connexion (Générale) | Screw connection |
| Courant de fuite (Données d'entrée) | < 3 mA (In off state) |
| eCl@ss 6.0 (Classifications) | 27371000 |
| eCl@ss 7.0 (Classifications) | 27371014 |
| eCl@ss 8.0 (Classifications) | 27371014 |
| eCl@ss 9.0 (Classifications) | 27371014 |
| Tension résiduelle (données d'entrée) | < 1 V |
| Filetage (Données de connexion) | M4 |
| Désignation (Données de connexion 2) | Standards/regulations |
| Nom de l'entrée (Conditions ambiantes) | Control input |
| Plage de courant de charge (Données d'entrée) | 500 mA ... 50 A (see to derating) |
| Type de protection (Données d'entrée) | Varistor |
| Nom de la connexion (Données de connexion) | Load circuit |
| Longueur de dénudage (Données de connexion) | 12 mm |
| Méthode de connexion (Données de connexion) | Screw connection |
| Plage de tension de fonctionnement (données d'entrée) | 42 V AC ... 660 V AC |
| Poids par pièce (emballage exclu) | 520.000 g |
| Section transversale du conducteur AWG (Général) | 18 ... 12 |
| Section transversale d'un conducteur solide (Général) | 0.5 mm² ... 2.5 mm² |
| Seuil de commutation (conditions ambiantes) | ≤ 5 V AC/DC (“0” signal) |
| Normes/réglementations (Données de connexion 2) | EN 61000-4-2 |
| Section transversale du conducteur flexible (Général) | 0.5 mm² ... 2.5 mm² |
| Position de montage (sortie de chargement des données de sortie) | Vertical (horizontal DIN rail) |
| Fréquence de transmission (conditions ambiantes) | 6 Hz |
| Température ambiante (fonctionnement) (Dimensions) | -30 °C ... 70 °C |
| Section transversale du conducteur AWG (Données de connexion) | 14 ... 10 |
| Courant de fonctionnement nominal à AC-51 (Données d'entrée) | 50 A |
| Plage de tension de déclenchement (conditions ambiantes) | 24 V AC ... 275 V AC |
| Affichage de la tension de fonctionnement (conditions ambiantes) | Green LED |
| Courant de fonctionnement nominal à AC-53a (Données d'entrée) | 30 A (TA= 25 °C) |
| Instructions d'assemblage (Sortie de chargement des données de sortie) | Can be aligned with ≥ 22.5 mm spacing |
| Section transversale du conducteur solide (Données de connexion) | 2.5 mm² ... 6 mm² |
| Courant d'actionnement nominal IC (conditions ambiantes) | approx. 17 mA |
| Tension d'actionnement nominale UC (conditions ambiantes) | 230 V AC |
| Section transversale du conducteur flexible (Données de connexion) | 1 mm² ... 4 mm² |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C |
