ELR 3- 24DC/500AC- 2

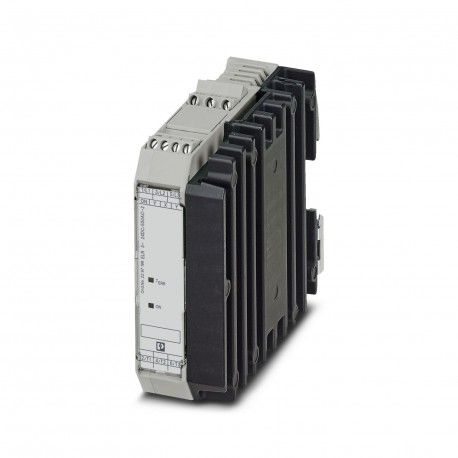

ELR 3- 24DC/500AC- 2 2297196 PHOENIX CONTACT Three-phase solid-state contactor with 24 V DC input, 2 A outpu..
$0.00USD
4833 en stock
Spécifications clés
:Surge protection
Profondeur:114.5 mm
Largeur:40 mm
Hauteur:99 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Surge protection | |
| Profondeur | 114.5 mm |
| Largeur | 40 mm |
| Hauteur | 99 mm |
| Indication | Red LED |
| Nom de l'entrée | Device supply |
| Isolation | Basic insulation |
| Désignation | Air clearances and creepage distances between the power circuits |
| Nom de sortie | AC output |
| Filetage | M3 |
| Courant de surtension | 200 A (t = 10 ms) |
| Mode de fonctionnement | 100% operating factor |
| Affichage de l'état | Yellow LED |
| Nom de la connexion | Control circuits |
| Courant de fuite | 6 mA |
| Fréquence du réseau | 50 Hz |
| valeur de charge maximale | 250 A2s |
| Degré de pollution | 2 |
| Tension résiduelle | < 1.5 V |
| longueur de dénudage | 8 mm |
| Méthode de connexion | Screw connection |
| Position de montage | Vertical (horizontal DIN rail) |
| circuit de protection | Protection against polarity reversal Suppressor diode |
| Type de protection | RCV circuit |
| Fréquence de commutation | ≤ 10 Hz |
| Seuil de commutation | 9.6 V (“0” signal) |
| Degré de protection | IP20 |
| Catégorie de surtension | III |
| Instructions de montage | Can be aligned with spacing = 20 mm |
| Normes/réglementations | DIN EN 50178 |
| Tension de sortie nominale | 500 V AC |
| Protection contre les surtensions | > 575 V AC |
| Test de tension d'entrée/sortie | 5 kVrms |
| Courant d'actionnement nominal IC | 8.3 mA |
| Tension d'actionnement nominale UC | 24 V DC |
| Section transversale du conducteur AWG | 24 ... 14 |
| Plage de tension de sortie nominale | 48 V AC ... 575 V AC |
| Section transversale du conducteur solide | 0.2 mm² ... 2.5 mm² |
| Tension inverse de crête périodique | 1200 V |
| Température ambiante (fonctionnement) | -25 °C ... 70 °C |
| Section transversale du conducteur flexible | 0.2 mm² ... 2.5 mm² |
| Courant de fonctionnement nominal à AC-51 | 2 A |
| Courant de fonctionnement nominal à AC-53a | 2 A |
| Plage de tension par rapport à UC | 0.8 ... 1.25 |
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
