ELR H3-I-PT-24DC/500AC-9-P

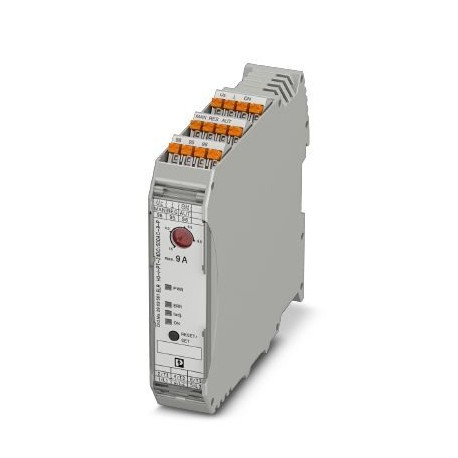

ELR H3-I-PT- 24DC/500AC-9-P 2909561 PHOENIX CONTACT Hybrid motor starter as an alternative to a conventional..
$0.00USD
4108 en stock
Spécifications clés
GTIN:4055626406619
Clé de commande:2909561
(Données UL):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
(Dessins):
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626406619 |
| Clé de commande | 2909561 |
| (Données UL) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| (Dessins) | |
| page du catalogue | Page 33 (C-5-2019) |
| Unité d'emballage | 1 pc |
| (Données d'entrée) | 7 A (AC-53a) |
| (Fourniture de l'appareil) | 19.2 V (“1” signal) |
| Profondeur (Dessins) | 114 mm |
| Largeur (dessins) | 22.5 mm |
| Pays d'origine | DE (Germany) |
| ETIM 2.0 (eCl@ss) | EC001037 |
| ETIM 3.0 (eCl@ss) | EC001037 |
| ETIM 4.0 (eCl@ss) | EC001037 |
| ETIM 5.0 (eCl@ss) | EC001037 |
| ETIM 6.0 (eCl@ss) | EC001037 |
| ETIM 7.0 (eCl@ss) | EC001037 |
| Hauteur (Dessins) | 107.5 mm |
| (Données de connexion 2) | Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC |
| RoHS Chine (données UL) | Environmentally Friendly Use Period = 50 |
| numéro de tarif douanier | 85371098 |
| REACH SVHC (données UL) | Lead 7439-92-1 |
| (Conditions ambiantes) | Reverse polarity protection |
| (Conformité/homologations) | 5 hp (277 V AC / 480 V AC) |
| Nom de la sortie (Données d'entrée) | AC output |
| Nom de la connexion (Général) | Control circuits |
| Temps de refroidissement (Données d'entrée) | 20 min. (for auto reset) |
| Nom de l'entrée (Alimentation du périphérique) | Control input |
| Longueur de dénudage (Général) | 10 mm |
| Méthode de connexion (Générale) | Push-in connection |
| FLA (Conformité/homologations) | 7.6 A (480 V AC) |
| (Normes et réglementations) | NRNT.E172140 |
| Courant de fuite (Données d'entrée) | 0 mA |
| Fréquence du réseau (Données d'entrée) | 50/60 Hz |
| SCCR (Conformité/approbations) | 100 kA (480 V AC (fuse: 30 A class CC/30 A class J (high fault))) |
| eCl@ss 4.0 (Classifications) | 27021100 |
| eCl@ss 4.1 (Classifications) | 27021100 |
| eCl@ss 5.0 (Classifications) | 27024000 |
| eCl@ss 5.1 (Classifications) | 27024000 |
| eCl@ss 6.0 (Classifications) | 27024000 |
| eCl@ss 7.0 (Classifications) | 27024002 |
| eCl@ss 8.0 (Classifications) | 27024002 |
| eCl@ss 9.0 (Classifications) | 27370905 |
| (Caractéristiques d'isolation) | EN 60947-4-2 |
| Altitude maximale (Dimensions) | ≤ 2000 m |
| Isolation (Données de connexion 2) | Safe isolation (IEC 60947-1) in the auxiliary circuit ≤ 300 V AC |
| Remarque (Sortie de chargement des données de sortie) | Confirmation: floating change-over contact, signal contact |
| Désignation (Données de connexion 2) | Isolation characteristics between the control input and control supply voltage to auxiliary circuit |
| Indication (déclenchement en cas de survitesse) | Red LED |
| Plage de courant de charge (Données d'entrée) | 1.5 A ... 9 A |
| Type de protection (Données d'entrée) | Surge protection |
| Nom de la connexion (Données de connexion) | Load circuit |
| Degré de protection (Dimensions) | IP20 |
| Type de montage (déclenchement en cas de survitesse) | DIN rail mounting |
| Longueur de dénudage (Données de connexion) | 10 mm |
| Type de protection (Alimentation du dispositif) | Reverse polarity protection |
| Méthode de connexion (Données de connexion) | Push-in connection |
| Mode de fonctionnement (déclenchement en cas de survitesse) | 100% operating factor |
| Affichage de l'état (déclenchement en cas de survitesse) | Yellow LED |
| Seuil de commutation (alimentation du dispositif) | 9.6 V (“0” signal) |
| Plage de tension de fonctionnement (données d'entrée) | 42 V AC ... 550 V AC |
| Poids par pièce (emballage exclu) | 300.000 g |
| Code de catégorie (Conformité/homologations) | NLDX / NRNT |
| Section transversale du conducteur AWG (Général) | 24 ... 14 |
| Nom de la sortie (Sortie de chargement des données de sortie) | Acknowledge output |
| Durée d'extinction typique (alimentation de l'appareil) | < 30 ms |
| Type de contact (sortie de chargement des données de sortie) | 1 PDT |
| Position de montage (déclenchement en cas de survitesse) | vertical (horizontal DIN rail, motor output below) |
| Certificat (Normes et réglementations) | NLDX.E228652 |
| Section transversale d'un conducteur solide (Général) | 0.2 mm² ... 2.5 mm² |
| Degré de pollution (Données de connexion 2) | 2 |
| Désignation (Normes et réglementations) | UL approval |
| Courant nominal de fonctionnement Ie (Données d'entrée) | 9 A (AC-51) |
| Tension de fonctionnement nominale Ue (Données d'entrée) | 500 V AC |
| Tension de surtension nominale (Données de connexion 2) | 6 kV |
| Type de protection (conditions ambiantes) | Surge protection |
| Désignation (Caractéristiques d'isolation) | Standards/regulations |
| Catégorie de surtension (Données de connexion 2) | III |
| Temps de réponse (sortie de réponse des données de sortie) | < 0.5 s |
| Fréquence de commutation (déclenchement en cas de survitesse) | ≤ 2 Hz (Load-dependent) |
| Plage de tension de déclenchement (alimentation de l'appareil) | 19.2 V DC ... 30 V DC |
| Instructions de montage (Déclenchement en cas de survitesse) | alignable, for spacing see derating |
| Section transversale du conducteur flexible (Général) | 0.2 mm² ... 2.5 mm² |
| Installation de groupe (Conformité/homologations) | 20 A (class RK5, SCCR 5kA (480 V AC), #24 - 14 AWG max. solid and stranded) |
| Puissance nominale (Conformité/homologations) | 2 hp (120 V AC / 208 V AC) |
| Courant d'actionnement nominal CI (alimentation du dispositif) | 7 mA |
| Tension d'actionnement nominale UC (alimentation du dispositif) | 24 V DC |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 70 °C (observe derating) |
| Seuil de fonctionnement (Sortie de réponse des données de sortie) | > 60 A |
| Tension d'isolement nominale (Données de connexion 2) | 550 V |
| Section transversale du conducteur AWG (Données de connexion) | 24 ... 14 |
| Dissipation de puissance maximale (déclenchement en cas de survitesse) | 7 W |
| Dissipation de puissance minimale (déclenchement en cas de survitesse) | 0.88 W |
| Affichage de la tension de fonctionnement (déclenchement en cas de survitesse) | Green LED |
| Section transversale du conducteur solide (Données de connexion) | 0.2 mm² ... 2.5 mm² |
| Plage de tension d'alimentation de commande (conditions ambiantes) | 19.2 V DC ... 30 V DC |
| Section transversale du conducteur flexible (Données de connexion) | 0.2 mm² ... 2.5 mm² |
| Normes/réglementations (Caractéristiques d'isolation) | EN 60947-1 |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C |
| Courant d'alimentation de commande nominal IS (conditions ambiantes) | 60 mA |
| Température ambiante (fonctionnement) (Conformité/homologations) | -25 °C ... 55 °C |
| Tension d'alimentation nominale du circuit de commande (conditions ambiantes) | 24 V DC |
| Caractéristique de déclenchement conforme à la norme IEC 60947-4-2 (Données d'entrée) | Class 10 (≤ 3 A) |
| Capacité de commutation selon la norme IEC 60947-5-1 (sortie de charge de données de sortie) | 2 A (24 V, DC13) |
Description du produit
Hybrid motor starter as an alternative to the classic contactor circuit. Starts engines from 3~ AC up to 9 A and offers protection for the engine. Possibility of feeding and expanding relays by means
