ELR H3-SC-24DC/500AC-9

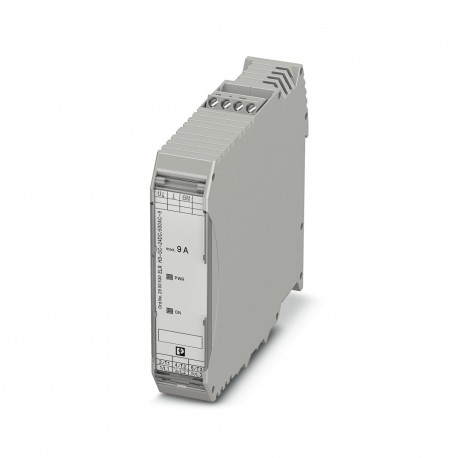

ELR H3-SC- 24DC/500AC-9 2900530 PHOENIX CONTACT Hybrid motor starter
$0.00USD
4010 en stock
Spécifications clés
GTIN:4046356526012
Clé de commande:2900530
(Données UL):Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC
page du catalogue:Page 31 (C-5-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356526012 |
| Clé de commande | 2900530 |
| (Données UL) | Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC |
| page du catalogue | Page 31 (C-5-2017) |
| Unité d'emballage | 1 pc |
| (Données d'entrée) | 6.5 A (AC-53a) |
| (Fourniture de l'appareil) | 19.2 V (“1” signal) |
| Couple (Général) | 0.5 Nm ... 0.6 Nm |
| Pays d'origine | DE (Germany) |
| (Données de connexion 2) | 30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) |
| numéro de tarif douanier | 85371098 |
| Isolation (données UL) | Safe isolation (IEC 60947-1) in the auxiliary circuit ≤ 300 V AC |
| (Conditions ambiantes) | Reverse polarity protection |
| Désignation (données UL) | Isolation characteristics between the control input and control supply voltage to auxiliary circuit |
| Filetage (Général) | M3 |
| FLA (Données de connexion 2) | 6.5 A (500 V AC) |
| Nom de la sortie (Données d'entrée) | AC output |
| SCCR (Données de connexion 2) | 100 kA (500 V AC (fuse: 30 A class CC/30 A class J (high fault))) |
| (Homologations/Conformités) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nom de la connexion (Général) | Control circuits |
| Nom de l'entrée (Alimentation du périphérique) | Control input |
| Longueur de dénudage (Général) | 8 mm |
| Couple (Données de connexion 1) | 0.5 Nm ... 0.6 Nm |
| Méthode de connexion (Générale) | Screw connection |
| Profondeur (Données commerciales clés) | 113.7 mm |
| Largeur (Données commerciales clés) | 22.5 mm |
| Taille (Données commerciales clés) | 106.6 mm |
| Courant de fuite (Données d'entrée) | 0 mA |
| Fréquence du réseau (Données d'entrée) | 50/60 Hz |
| (Caractéristiques d'isolation) | ISO 13849 |
| Degré de pollution (données UL) | 2 |
| Tension de surtension nominale (données UL) | 6 kV |
| Catégorie de surtension (données UL) | III |
| Plage de courant de charge (Données d'entrée) | 0 A ... 9 A (see to derating) |
| Type de protection (Données d'entrée) | Surge protection |
| Filetage (Données de connexion 1) | M3 |
| Code de catégorie (Données de connexion 2) | NLDX / NRNT |
| Degré de protection (Dimensions) | IP20 |
| Tension d'isolation nominale (données UL) | 500 V |
| Type de protection (Alimentation du dispositif) | Reverse polarity protection |
| RoHS Chine (Approbations/conformités) | Environmentally Friendly Use Period = 50 |
| Nom de la connexion (Données de connexion 1) | Load circuit |
| Seuil de commutation (alimentation du dispositif) | 9.6 V (“0” signal) |
| Plage de tension de fonctionnement (données d'entrée) | 42 V AC ... 550 V AC |
| Longueur de dénudage (Données de connexion 1) | 8 mm |
| Poids par pièce (emballage exclu) | 159.050 g |
| Section transversale du conducteur AWG (Général) | 24 ... 14 |
| Méthode de connexion (Données de connexion 1) | Screw connection |
| Durée d'extinction typique (alimentation de l'appareil) | < 30 ms |
| Installation de groupe (Données de connexion 2) | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) |
| Section transversale d'un conducteur solide (Général) | 0.2 mm² ... 2.5 mm² |
| Type de montage (sortie de chargement de données de sortie) | DIN rail mounting |
| Courant nominal de fonctionnement Ie (Données d'entrée) | 9 A (AC-51) |
| Tension de fonctionnement nominale Ue (Données d'entrée) | 500 V AC |
| Type de protection (conditions ambiantes) | Surge protection |
| Désignation (Caractéristiques d'isolation) | Standards/regulations |
| Mode de fonctionnement (Sortie de chargement de données) | 100% operating factor |
| Affichage de l'état (Sortie de chargement des données de sortie) | Yellow LED |
| Plage de tension de déclenchement (alimentation de l'appareil) | 19.2 V DC ... 30 V DC |
| Section transversale du conducteur flexible (Général) | 0.2 mm² ... 2.5 mm² |
| Courant d'actionnement nominal CI (alimentation du dispositif) | 5 mA (Input type 1) |
| Tension d'actionnement nominale UC (alimentation du dispositif) | 24 V DC |
| Certificat UL (Normes et réglementations) | NLDX.E228652 |
| Position de montage (sortie de chargement des données de sortie) | vertical (horizontal DIN rail, motor output below) |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 70 °C (observe derating) |
| Fréquence de commutation (sortie de charge de données de sortie) | ≤ 2 Hz (Load-dependent) |
| Instructions d'assemblage (Sortie de chargement des données de sortie) | alignable, for spacing see derating |
| Section transversale du conducteur AWG (Données de connexion 1) | 24 ... 14 |
| Section transversale du conducteur plein (Données de connexion 1) | 0.2 mm² ... 2.5 mm² |
| Plage de tension d'alimentation de commande (conditions ambiantes) | 19.2 V DC ... 30 V DC |
| Normes/réglementations (Caractéristiques d'isolation) | IEC 60947-1 |
| Dissipation de puissance maximale (charge de données de sortie) | 14.6 W |
| Dissipation de puissance minimale (sortie de charge de données de sortie) | 1.1 W |
| Affichage de la tension de fonctionnement (sortie de charge de données de sortie) | Green LED |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C |
| Section transversale du conducteur flexible (Données de connexion 1) | 0.2 mm² ... 2.5 mm² |
| Courant d'alimentation de commande nominal IS (conditions ambiantes) | 40 mA |
| Tension d'alimentation nominale du circuit de commande (conditions ambiantes) | 24 V DC |
| Caractéristique de déclenchement conforme à la norme IEC 60947-4-2 (Données d'entrée) | - |
Description du produit
Hybrid start controller for starting 3~ AC motors up to 500 V AC and 9 A output current, with a control voltage of 24 V DC and screw connection.
