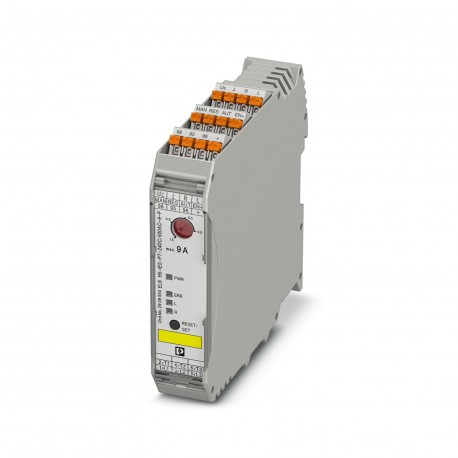

ELR H5-IES-PT-24DC/500AC-9-P
ELR H5-IES-PT- 24DC/500AC-9-P 2909554 PHOENIX CONTACT Hybrid motor starter as an alternative to a convention..
$0.00USD
3622 en stock
Spécifications clés
:Reverse polarity protection; Parallel polarity protection diode
FLORIDE:7.6 A (480 V AC)
Note:The enable input is compatible with signals with blanking (semiconductor output signals with test pulse with max. 3 ms duration),unblanking pulses of max. 4 ms are tolerated without adversely affecting the safety function.
SCCR:100 kA (480 V AC (fuse: 30 A class CC/30 A class J (high fault)))
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Reverse polarity protection; Parallel polarity protection diode | |
| FLORIDE | 7.6 A (480 V AC) |
| Note | The enable input is compatible with signals with blanking (semiconductor output signals with test pulse with max. 3 ms duration),unblanking pulses of max. 4 ms are tolerated without adversely affecting the safety function. |
| SCCR | 100 kA (480 V AC (fuse: 30 A class CC/30 A class J (high fault))) |
| Profondeur | 114 mm |
| Largeur | 22.5 mm |
| Hauteur | 107.5 mm |
| Altitude | ≤ 2000 m |
| Nom de l'entrée | Control input: right/left and enable input |
| Certificat | UKCA-compliant |
| Temps de refroidissement | 20 min. (for auto reset) |
| Type de produit | Hybrid motor starters |
| Note de l'assemblée | alignable, for spacing see derating |
| Code de catégorie | NLDX / NRNT |
| Type de montage | DIN rail mounting |
| temps de réponse | < 0.5 s |
| Identification | I I (2) G [Ex db] [Ex eb] [Ex pxb] |
| Mode de fonctionnement | 100% operating factor |
| Famille de produits | CONTACTRON |
| Affichage de l'état | LED (yellow) |
| Courant de fuite | 0 mA |
| Fréquence du réseau | 50/60 Hz |
| Changement de niveau | < 5 V DC (For EMERGENCY STOP) |
| Révision de l'article | 03 |
| Indication d'erreur | Red LED |
| Nombre de phases | 3 |
| longueur de dénudage | 10 mm |
| Méthode de connexion | Push-in connection |
| Type de coordination | 1 |
| Position de montage | vertical (horizontal DIN rail, motor output below) |
| Seuil de fonctionnement | > 60 A |
| installation de groupe | 20 A (class RK5, SCCR 5kA (480 V AC), #24 - 14 AWG max. solid and stranded) |
| Puissance en chevaux | 2 hp (208 V AC) |
| Plage de courant de charge | 1.5 A ... 9 A |
| type démarreur de moteur | Reversing starter |
| circuit de protection | Surge protection |
| Degré de pollution | 2 |
| Tension de surtension nominale | 6 kV |
| Fréquence de commutation | ≤ 2 Hz (Load-dependent) |
| Seuil de commutation | 9.6 V (“0” signal) |
| Degré de protection | IP20 |
| Catégorie de surtension | III |
| Normes/réglementations | EN 60947-1 |
| Heure d'extinction typique | < 30 ms |
| type de commutation de contact | 1 changeover contact |
| Plage de tension de fonctionnement | 42 V AC ... 550 V AC |
| Tension d'isolation nominale | 550 V |
| Plage de tension de déclenchement | 19.2 V DC ... 30 V DC |
| dissipation de puissance maximale | 7 W |
| dissipation de puissance minimale | 0.88 W |
| Affichage de la tension de fonctionnement | Green LED |
| Courant d'actionnement nominal IC | 7 mA |
| Tension d'actionnement nominale UC | 24 V DC |
| Courant nominal de fonctionnement Ie | 9 A (AC-51) |
| Tension de fonctionnement nominale Ue | 500 V AC |
| Section transversale du conducteur AWG | 24 ... 14 |
| Plage de tension d'alimentation de commande | 19.2 V DC ... 30 V DC |
| Section transversale du conducteur rigide | 0.2 mm² ... 2.5 mm² |
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (observe derating) |
| Le courant d'alimentation de commande nominal IS | 60 mA |
| Section transversale du conducteur flexible | 0.2 mm² ... 2.5 mm² |
| Indice d'inflammabilité selon la norme UL 94 | V0 (Housing) |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Tension d'alimentation nominale du circuit de commande (États-Unis) | 24 V DC |
| Caractéristique de déclenchement conforme à la norme IEC 60947-4-2 | Class 10 (≤ 3 A) |
| Capacité de commutation conforme à la norme IEC 60947-5-1 | 2 A (24 V, DC13) |
| Caractéristiques d'isolation entre l'entrée de commande et la tension d'alimentation de commande du circuit auxiliaire | Safe isolation (IEC 60947-1) in the auxiliary circuit ≤ 300 V AC |
| Caractéristiques d'isolation entre l'entrée de commande et la tension d'alimentation de commande, et circuit auxiliaire par rapport au circuit principal | Safe isolation (IEC 60947-1) |
Description du produit
Hybrid motor starter as an alternative to the classic inverter protection circuit. It reverses motors from 3~ AC up to 9 A, offers engine protection, ATEX and emergency stop up to SIL 3. Possibility o
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
