ELR H5-IES-SC-230AC/500AC-9

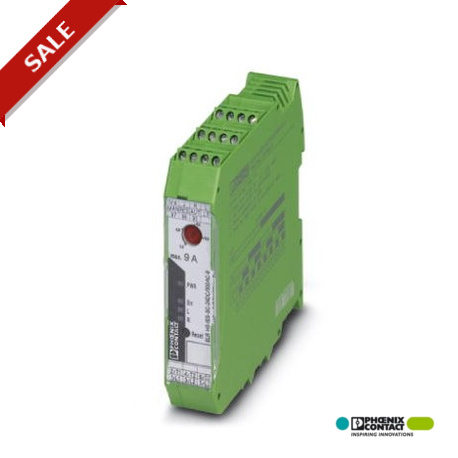

ELR H5-IES-SC-230AC/500AC-9 2900422 PHOENIX CONTACT Hybrid motor starter for reversing 3~ AC motors up to 50..
$0.00USD
4334 en stock
Spécifications clés
:85 V AC (“1” signal)
Note:Confirmation: floating change-over contact, signal contact
Profondeur:114.5 mm
Largeur:22.5 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 85 V AC (“1” signal) | |
| Note | Confirmation: floating change-over contact, signal contact |
| Profondeur | 114.5 mm |
| Largeur | 22.5 mm |
| Hauteur | 99 mm |
| Couple | 0.5 Nm ... 0.6 Nm |
| Indication | Red LED |
| Nom de l'entrée | Device supply |
| Désignation | Standards/regulations |
| Type de contact | 1 PDT |
| Filetage | M3 |
| Mode de fonctionnement | 100% operating factor |
| Affichage de l'état | Yellow LED |
| Nom de la connexion | Control circuits |
| Courant de fuite | 0 mA |
| Changement de niveau | < 5 V AC (For EMERGENCY STOP) |
| longueur de dénudage | 8 mm |
| Méthode de connexion | Screw connection |
| Position de montage | vertical (horizontal DIN rail, motor output below) |
| Plage de courant de charge | 1.5 A ... 9 A (see to derating) |
| circuit de protection | Surge protection |
| Fréquence de commutation | ≤ 2 Hz (Load-dependent) |
| Seuil de commutation | 44 V AC (“0” signal) |
| Degré de protection | IP20 |
| Instructions de montage | alignable, for spacing see derating |
| Normes/réglementations | IEC 60947-1 |
| Heure d'extinction typique | < 70 ms |
| Plage de tension de fonctionnement | 42 V AC ... 550 V AC |
| Affichage de la tension de fonctionnement | Green LED |
| Courant d'actionnement nominal IC | 7 mA |
| Tension d'actionnement nominale UC | 230 V AC |
| Tension de fonctionnement nominale Ue | 500 V AC |
| Section transversale du conducteur AWG | 24 ... 14 |
| Catégorie selon la norme EN ISO 13849 | 3 (Safe shutdown) |
| Section transversale du conducteur solide | 0.2 mm² ... 2.5 mm² |
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (observe derating) |
| Le courant d'alimentation de commande nominal IS | 4 mA |
| Section transversale du conducteur flexible | 0.2 mm² ... 2.5 mm² |
| Courant de fonctionnement nominal à AC-51 | 9 A |
| Courant de fonctionnement nominal à AC-53a | 6.5 A |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Tension d'alimentation nominale du circuit de commande (États-Unis) | 230 V AC (50/60 Hz) |
| Niveau de performance selon la norme ISO 13849 | e (Safe shutdown) |
| Niveau d'intégrité de sécurité selon la norme IEC 61508 | SIL 3 (safe shutdown) |
| Caractéristique de déclenchement conforme à la norme IEC 60947 | Class 10A |
