ELR H5-IES-SC/500AC-3-IFS

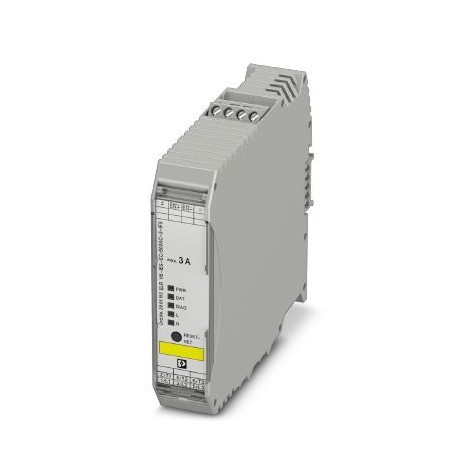

ELR H5-IES-SC/500AC-3-IFS 2905152 PHOENIX CONTACT Hybrid motor starter
$0.00USD
4456 en stock
Spécifications clés
GTIN:4046356920339
Clé de commande:2905152
(Données UL):Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC
page du catalogue:Page 20 (C-5-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356920339 |
| Clé de commande | 2905152 |
| (Données UL) | Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC |
| page du catalogue | Page 20 (C-5-2017) |
| Unité d'emballage | 1 pc |
| (Dimensions) | 1.5 hp (277 V AC / 480 V AC) |
| (Données d'entrée) | 3 A (AC-53a) |
| (Fourniture de l'appareil) | 19.2 V (“1” signal) |
| FLA (Dimensions) | 3 A (480 V AC) |
| Couple (Général) | 0.5 Nm ... 0.6 Nm (5-7 lbs-in) |
| Pays d'origine | DE (Germany) |
| SCCR (Dimensions) | 100 kA (480 V AC (fuse: 30 A class CC/30 A class J (high fault))) |
| numéro de tarif douanier | 85371098 |
| Isolation (données UL) | Safe isolation (IEC 60947-1) in the auxiliary circuit ≤ 300 V AC |
| Remarque (Alimentation de l'appareil) | The enable input is compatible with signals with blanking (semiconductor output signals with test pulse with max. 3 ms duration),unblanking pulses of max. 4 ms are tolerated without adversely affecting the safety function. |
| Désignation (données UL) | Isolation characteristics between the control input and control supply voltage to auxiliary circuit |
| (Données commerciales clés) | Reverse polarity protection |
| Filetage (Général) | M3 |
| Nom de la sortie (Données d'entrée) | AC output |
| (Homologations/Conformités) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nom de la connexion (Général) | Control circuits |
| Temps de refroidissement (Données d'entrée) | 20 min. (for auto reset) |
| Code de catégorie (Dimensions) | NLDX / NRNT |
| Profondeur (conditions ambiantes) | 113.7 mm |
| Nom de l'entrée (Alimentation du périphérique) | Enable input |
| Longueur de dénudage (Général) | 8 mm |
| Largeur (conditions ambiantes) | 22.5 mm |
| Méthode de connexion (Générale) | Screw connection |
| Hauteur (conditions ambiantes) | 106.6 mm |
| (Normes et réglementations) | NRNT.E172140 |
| Courant de fuite (Données d'entrée) | 0 mA |
| Fréquence du réseau (Données d'entrée) | 50/60 Hz |
| (Caractéristiques d'isolation) | II (2) D [Ex t] [Ex p] |
| Degré de pollution (données UL) | 2 |
| Tension de surtension nominale (données UL) | 6 kV |
| Catégorie de surtension (données UL) | III |
| Installation de groupe (Dimensions) | 20 A (class RK5, SCCR 5kA (480 V AC), #24 - 14 AWG max. solid and stranded) |
| Puissance (Dimensions) | 0.5 hp (120 V AC / 208 V AC) |
| Indication (déclenchement en cas de survitesse) | Red LED |
| Plage de courant de charge (Données d'entrée) | 180 mA ... 3 A (see to derating) |
| Niveau de commutation (Alimentation de l'appareil) | < 5 V DC (For EMERGENCY STOP) |
| Type de protection (Données d'entrée) | Surge protection |
| ATEX (Normes et réglementations) | II (2) G [Ex e] [Ex d] [Ex px] |
| ATEX (Caractéristiques d'isolation) | II (2) G [Ex e] [Ex d] [Ex px] |
| Type de montage (déclenchement en cas de survitesse) | DIN rail mounting |
| Tension d'isolation nominale (données UL) | 550 V |
| Type de protection (Alimentation du dispositif) | Reverse polarity protection |
| RoHS Chine (Approbations/conformités) | Environmentally Friendly Use Period = 50 |
| Mode de fonctionnement (déclenchement en cas de survitesse) | 100% operating factor |
| Affichage de l'état (déclenchement en cas de survitesse) | Yellow LED |
| Seuil de commutation (alimentation du dispositif) | 9.6 V (“0” signal) |
| Plage de tension de fonctionnement (données d'entrée) | 42 V AC ... 550 V AC |
| Couple (Données de connexion, côté entrée) | 0.5 Nm ... 0.6 Nm (5-7 lbs-in) |
| Poids par pièce (emballage exclu) | 282.700 g |
| Section transversale du conducteur AWG (Général) | 24 ... 14 |
| Durée d'extinction typique (alimentation de l'appareil) | < 30 ms |
| Position de montage (déclenchement en cas de survitesse) | vertical (horizontal DIN rail, motor output below) |
| Section transversale d'un conducteur solide (Général) | 0.2 mm² ... 2.5 mm² |
| Courant nominal de fonctionnement Ie (Données d'entrée) | 3 A (AC-51) |
| Tension de fonctionnement nominale Ue (Données d'entrée) | 500 V AC |
| Temps de réponse (chargement des données de sortie) | < 0.5 s |
| Désignation (Caractéristiques d'isolation) | Standards/regulations |
| Fréquence de commutation (déclenchement en cas de survitesse) | ≤ 2 Hz (Load-dependent) |
| Plage de tension de déclenchement (alimentation de l'appareil) | 19.2 V DC ... 30 V DC |
| Type de protection (Données commerciales clés) | Surge protection |
| Instructions de montage (Déclenchement en cas de survitesse) | alignable, for spacing see derating |
| Section transversale du conducteur flexible (Général) | 0.2 mm² ... 2.5 mm² |
| Courant d'actionnement nominal CI (alimentation du dispositif) | 7 mA |
| Tension d'actionnement nominale UC (alimentation du dispositif) | 24 V DC |
| Filetage (Données de connexion, côté entrée) | M3 |
| Certificat UL (Normes et réglementations) | NLDX.E228652 |
| Seuil de fonctionnement (Sortie de chargement des données de sortie) | > 33 A |
| Nom de la connexion (Données de connexion, côté entrée) | Load circuit |
| Dissipation de puissance maximale (déclenchement en cas de survitesse) | 4.1 W |
| Dissipation de puissance minimale (déclenchement en cas de survitesse) | 0.88 W |
| Affichage de la tension de fonctionnement (déclenchement en cas de survitesse) | Green LED |
| Longueur de dénudage (Données de connexion, côté entrée) | 8 mm |
| Méthode de connexion (Données de connexion, côté entrée) | Screw connection |
| Plage de tension d'alimentation de la commande (Données commerciales clés) | 19.2 V DC ... 30 V DC |
| Normes/réglementations (Caractéristiques d'isolation) | IEC 60947-1 |
| Degré de protection (données de connexion, côté sortie) | IP20 |
| Courant d'alimentation de commande nominal IS (Données commerciales clés) | 60 mA |
| Catégorie selon la norme EN ISO 13849 (Normes et réglementations) | ≤ 3 (Safe shutdown) |
| Section transversale du conducteur AWG (Données de connexion, côté entrée) | 24 ... 14 |
| Section transversale du conducteur solide (Données de connexion, côté entrée) | 0.2 mm² ... 2.5 mm² |
| Certificat d'examen de type UE (Normes et réglementations) | PTB 15 ATEX 3000 |
| Tension d'alimentation nominale du circuit de commande (données commerciales clés) | 24 V DC |
| Température ambiante (fonctionnement) (Données de connexion, côté sortie) | -5 °C ... 60 °C (observe derating) |
| Section transversale du conducteur flexible (Données de connexion, côté entrée) | 0.2 mm² ... 2.5 mm² |
| Caractéristique de déclenchement conforme à la norme IEC 60947-4-2 (Données d'entrée) | Class 10 |
| Niveau de performance selon la norme ISO 13849 (Normes et réglementations) | e (Safe shutdown) |
| Température ambiante (stockage/transport) (Données de connexion, côté sortie) | -40 °C ... 80 °C |
| Niveau d'intégrité de sécurité selon la norme IEC 61508 (Normes et réglementations) | ≤ 3 (Safe shutdown) |
Description du produit
Networkable hybrid start controller for reversing 3~ AC motors up to 500 V AC and 3 A output current, with adjustable overload disconnect, emergency stop function up to SIL 3/PL e and screw connection
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
