ELR H5-IES-SC-SWD/500AC-9

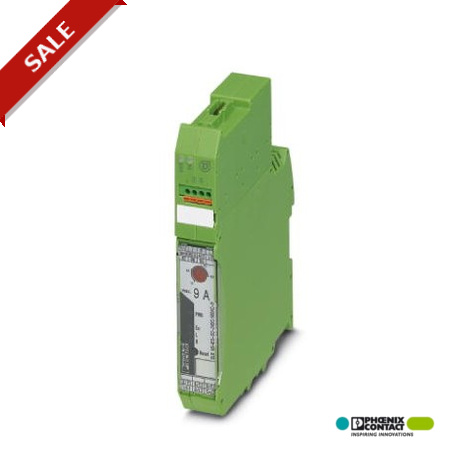

ELR H5-IES-SC-SWD/500AC-9 2903118 PHOENIX CONTACT Hybrid motor starter
$0.00USD
3895 en stock
Spécifications clés
GTIN:4046356712804
Note:Made to Order (non-returnable)
Clé de commande:2903118
(Données UL):Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356712804 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2903118 |
| (Données UL) | Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC |
| page du catalogue | Page 31 (C-7-2013) |
| Unité d'emballage | 1 pc |
| (Dimensions) | 30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) |
| (Fourniture de l'appareil) | 19.2 V (“1” signal) |
| FLA (Dimensions) | 6.5 A (480 V AC) |
| Couple (Général) | 0.5 Nm ... 0.6 Nm |
| Pays d'origine | DE (Germany) |
| SCCR (Dimensions) | 100 kA (480 V AC (fuse: 30 A class CC/30 A class J (high fault))) |
| numéro de tarif douanier | 85371098 |
| Isolation (données UL) | Safe isolation (IEC 60947-1) in the auxiliary circuit ≤ 300 V AC |
| Désignation (données UL) | Isolation characteristics between the control input and control supply voltage to auxiliary circuit |
| (Données commerciales clés) | Reverse polarity protection |
| Filetage (Général) | M3 |
| Nom de la sortie (Données d'entrée) | AC output |
| (Homologations/Conformités) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nom de la connexion (Général) | Control circuits |
| Temps de refroidissement (Données d'entrée) | 20 min. (for auto reset) |
| (Sortie de chargement des données de sortie) | 2 A (24 V, DC13) |
| Code de catégorie (Dimensions) | NLDX / NRNT |
| Profondeur (conditions ambiantes) | 113.7 mm |
| Nom de l'entrée (Alimentation du périphérique) | Control input right/left |
| Longueur de dénudage (Général) | 8 mm |
| Largeur (conditions ambiantes) | 22.5 mm |
| Méthode de connexion (Générale) | Screw connection |
| Hauteur (conditions ambiantes) | 165 mm |
| (Normes et réglementations) | NRNT.E172140 |
| Courant de fuite (Données d'entrée) | 0 mA |
| Fréquence du réseau (Données d'entrée) | 50/60 Hz |
| (Caractéristiques d'isolation) | II (2) D [Ex t] [Ex p] |
| Degré de pollution (données UL) | 2 |
| Tension de surtension nominale (données UL) | 6 kV |
| Catégorie de surtension (données UL) | III |
| Installation de groupe (Dimensions) | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) |
| Indication (déclenchement en cas de survitesse) | Red LED |
| Plage de courant de charge (Données d'entrée) | 1.5 A ... 9 A (see to derating) |
| Niveau de commutation (Alimentation de l'appareil) | < 5 V DC (For EMERGENCY STOP) |
| Type de protection (Données d'entrée) | Surge protection |
| ATEX (Normes et réglementations) | II (2) G [Ex e] [Ex d] [Ex px] |
| ATEX (Caractéristiques d'isolation) | II (2) G [Ex e] [Ex d] [Ex px] |
| Type de montage (déclenchement en cas de survitesse) | DIN rail mounting |
| Tension d'isolation nominale (données UL) | 500 V |
| RoHS Chine (Approbations/conformités) | Environmentally Friendly Use Period = 50 |
| Mode de fonctionnement (déclenchement en cas de survitesse) | 100% operating factor |
| REACH SVHC (Approbations/conformités) | Lead 7439-92-1 |
| Affichage de l'état (déclenchement en cas de survitesse) | Yellow LED |
| Seuil de commutation (alimentation du dispositif) | 9.6 V (“0” signal) |
| Plage de tension de fonctionnement (données d'entrée) | 42 V AC ... 550 V AC |
| Couple (Données de connexion, côté entrée) | 0.5 Nm ... 0.6 Nm |
| Poids par pièce (emballage exclu) | 276.900 g |
| Section transversale du conducteur AWG (Général) | 24 ... 14 |
| Nom de la sortie (Sortie de chargement des données de sortie) | Acknowledge output |
| Durée d'extinction typique (alimentation de l'appareil) | < 30 ms |
| Type de contact (sortie de chargement des données de sortie) | 1 PDT |
| Position de montage (déclenchement en cas de survitesse) | vertical (horizontal DIN rail, motor output below) |
| Section transversale d'un conducteur solide (Général) | 0.2 mm² ... 2.5 mm² |
| Tension de fonctionnement nominale Ue (Données d'entrée) | 500 V AC |
| Désignation (Caractéristiques d'isolation) | Standards/regulations |
| Temps de réponse (sortie de réponse des données de sortie) | < 2 s |
| Fréquence de commutation (déclenchement en cas de survitesse) | ≤ 2 Hz (Load-dependent) |
| Plage de tension de déclenchement (alimentation de l'appareil) | 19.2 V DC ... 30 V DC |
| Type de protection (Données commerciales clés) | Surge protection |
| Instructions de montage (Déclenchement en cas de survitesse) | alignable, for spacing see derating |
| Section transversale du conducteur flexible (Général) | 0.2 mm² ... 2.5 mm² |
| Courant d'actionnement nominal CI (alimentation du dispositif) | 5 mA |
| Tension d'actionnement nominale UC (alimentation du dispositif) | 24 V DC |
| Filetage (Données de connexion, côté entrée) | M3 |
| Certificat UL (Normes et réglementations) | NLDX.E228652 |
| Seuil de fonctionnement (Sortie de réponse des données de sortie) | > 45 A |
| Nom de la connexion (Données de connexion, côté entrée) | Load circuit |
| Dissipation de puissance maximale (déclenchement en cas de survitesse) | 7 W |
| Dissipation de puissance minimale (déclenchement en cas de survitesse) | 0.88 W |
| Affichage de la tension de fonctionnement (déclenchement en cas de survitesse) | Green LED |
| Longueur de dénudage (Données de connexion, côté entrée) | 8 mm |
| Méthode de connexion (Données de connexion, côté entrée) | Screw connection |
| Plage de tension d'alimentation de la commande (Données commerciales clés) | 19.2 V DC ... 30 V DC |
| Normes/réglementations (Caractéristiques d'isolation) | IEC 60947-1 |
| Degré de protection (données de connexion, côté sortie) | IP20 |
| Courant d'alimentation de commande nominal IS (Données commerciales clés) | 40 mA |
| Catégorie selon la norme EN ISO 13849 (Normes et réglementations) | ≤ 3 (Safe shutdown) |
| Section transversale du conducteur AWG (Données de connexion, côté entrée) | 24 ... 14 |
| Section transversale du conducteur solide (Données de connexion, côté entrée) | 0.2 mm² ... 2.5 mm² |
| Certificat d'examen de type UE (Normes et réglementations) | PTB 07 ATEX 3145 |
| Tension d'alimentation nominale du circuit de commande (données commerciales clés) | 24 V DC |
| Température ambiante (fonctionnement) (Données de connexion, côté sortie) | -5 °C ... 55 °C (observe derating) |
| Section transversale du conducteur flexible (Données de connexion, côté entrée) | 0.2 mm² ... 2.5 mm² |
| Caractéristique de déclenchement conforme à la norme IEC 60947-4-2 (Données d'entrée) | Class 10A |
| Niveau de performance selon la norme ISO 13849 (Normes et réglementations) | e (Safe shutdown) |
| Température ambiante (stockage/transport) (Données de connexion, côté sortie) | -40 °C ... 80 °C |
| Capacité de commutation selon la norme IEC 60947-5-1 (sortie de charge de données de sortie) | 3 A (230 V, AC15) |
| Niveau d'intégrité de sécurité selon la norme IEC 61508 (Normes et réglementations) | ≤ 3 (Safe shutdown) |
Description du produit
Hybrid start controller for reversing 3~AC motors up to 550V AC, 9A output current, adjustable overload disconnect and emergency stop up to PLe/SIL 3 and SmartWire-DT adapter™as a set.
