EM-CP-PP-ETH

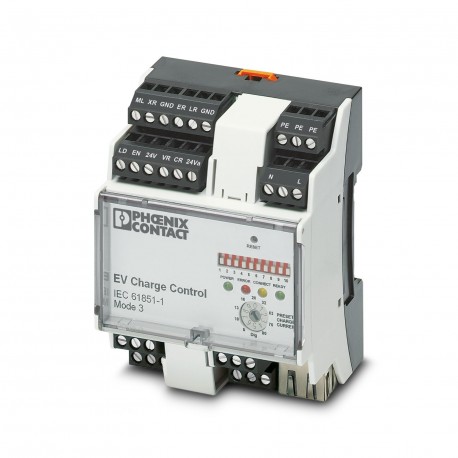

EM-CP-PP-ETH 2902802 PHOENIX CONTACT AC charging controller
$0.00USD
3673 en stock
Spécifications clés
:Client
Logement:DIN 43880
Interface:Ethernet (1x)
Système de bus:RS-485
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Client | |
| Logement | DIN 43880 |
| Interface | Ethernet (1x) |
| Système de bus | RS-485 |
| Application | AC charging controller for commercial applications (EU) |
| Conformité | CE-compliant |
| Nom de sortie | 4 digital outputs |
| Type de produit | AC charging controller |
| Mode de charge | Mode 3, Case B + C |
| Type de montage | DIN rail mounting |
| Émission de bruit | EN 61000-6-3 |
| Immunité au bruit | EN 61000-6-2 |
| Mode de fonctionnement | Stand-Alone |
| Famille de produits | CHARX control advanced |
| Tension d'alimentation | 230 V |
| Gamme de fréquences | 45 Hz ... 65 Hz |
| Révision de l'article | 15 |
| Norme de facturation | Type 2 |
| Méthode de connexion | Screw connection |
| Position de montage | any |
| Courant nominal IN | ≤ 8 mA |
| vitesse de transmission | 9.6 kbps (Standard) |
| Consommation de courant | < 1 W |
| Protocoles pris en charge | Modbus/TCP |
| longueur de transmission | max. 100 m (with shielded, twisted-pair data cable) |
| Degré de protection | IP20 |
| Nombre d'interfaces | 1 |
| Plage de tension d'alimentation | 110 V AC ... 240 V AC (nominal voltage range) |
| Technologie de connexion | Screw connection |
| Directive Basse Tension | Conformance with LV directive 2006/95/EC |
| Normes/réglementations | IEC 61851-1 |
| Plage de tension d'entrée U1 | -3 V ... 5 V (Off) |
| Plage de tension d'entrée U2 | 15 V ... 30 V (On) |
| courant de commutation max. | 2 A |
| Courant de sortie maximal | 0.2 A (Total current for all outputs; internally supplied) |
| Tension de sortie maximale | 30 V |
| Consommation de courant maximale | 40 mA |
| Tension d'entrée nominale UN | 24 V |
| Nombre d'entrées numériques | 4 |
| Plage de vitesses de transmission | 2.4 kbps ... 19.2 kbps (adjustable) |
| Type de courant de charge | AC 3-phase |
| Tension de commutation maximale | 250 V AC |
| Consommation électrique nominale | < 1 W (No-load) |
| Nombre de points de recharge | 1 |
| vitesse de transmission en série | 10/100 Mbps |
| Capacité de commutation minimale | 1500 VA |
| Section transversale du conducteur AWG | 24 ... 12 |
| Contrôle du flux de données/protocoles | Modbus/RTU (slave) |
| Nombre d'appareils pris en charge | 1 |
| Section transversale du conducteur rigide | 0.2 mm² ... 4 mm² |
| Compatibilité électromagnétique | Conformance with EMC Directive 2004/108/EC |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Section transversale du conducteur flexible | 0.2 mm² ... 2.5 mm² |
| Humidité admissible (fonctionnement) | 30 % ... 95 % (non-condensing) |
| Courant de sortie maximal par canal | 0.6 A (Per output; externally supplied) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Déverrouillage en cas de panne de courant | With EM-EV-CLR-12V locking release module (Item No. 2903246) as an option |
Description du produit
The EV Charge Control is used to charge electric vehicles in a three-phase alternating current network in accordance with IEC 61851-1 Mode 3. All the control functions required for this are integrated
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
