EMG 12-OV-5DC/ 60DC/1

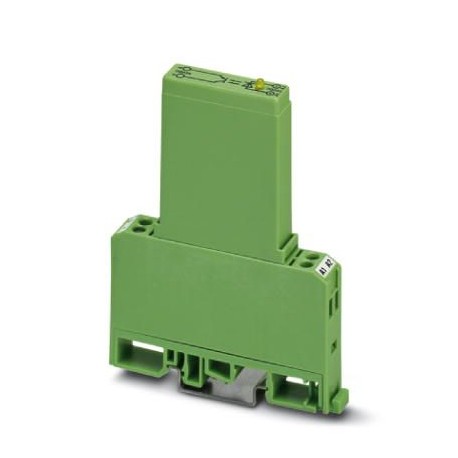

EMG 12-OV- 5DC/ 60DC/1 2948720 PHOENIX CONTACT Solid-state relay module
$0.00USD
3013 en stock
Spécifications clés
GTIN:4017918083397
Note:Made to Order (non-returnable)
Clé de commande:2948720
(Général):EN 50178
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918083397 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2948720 |
| (Général) | EN 50178 |
| page du catalogue | Page 139 (IF-2011) |
| Profondeur (Remarque) | 102 mm |
| Unité d'emballage | 10 pc |
| Largeur (Remarque) | 12.5 mm |
| (Données d'entrée) | Surge protection |
| Hauteur (Remarque) | 75 mm |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85364190 |
| Isolation (Général) | Basic insulation |
| (Conditions ambiantes) | Surge protection |
| Filetage (Données de sortie) | M3 |
| Circuit de sortie (données d'entrée) | 2-wire, floating |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nom de la connexion (Données de sortie) | Input side |
| Longueur de dénudation (Données de sortie) | 8 mm |
| (Données de connexion, côté sortie) | EN 50178 |
| Méthode de connexion (Données de sortie) | Screw connection |
| Normes/réglementations (Généralités) | IEC 60664 |
| Type de protection (Données d'entrée) | Reverse polarity protection |
| Degré de protection (Dimensions) | IP20 |
| Plage de tension de sortie (données d'entrée) | 12 V DC ... 60 V DC |
| Tension de crête à l'état bloqué (données d'entrée) | 60 V DC |
| Tension nominale de sortie (données d'entrée) | 60 V DC |
| Affichage de l'état (conditions ambiantes) | Yellow LED |
| Poids par pièce (emballage exclu) | 49.960 g |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Type de protection (conditions ambiantes) | Reverse polarity protection |
| Plage de tension d'entrée (conditions ambiantes) | 4 V DC ... 6 V DC |
| Limitation du courant continu (Données d'entrée) | 1 A (see derating curve) |
| Section transversale du conducteur AWG (Données de sortie) | 24 ... 12 |
| Circuit/composant de protection (Données d'entrée) | Polarity protection diode |
| Filetage (Données de connexion, côté entrée) | M3 |
| Temps de réponse typique (conditions ambiantes) | 20 µs |
| Durée d'extinction typique (conditions ambiantes) | 200 µs |
| Section transversale du conducteur solide (Données de sortie) | 0.2 mm² ... 4 mm² |
| Fréquence de transmission (conditions ambiantes) | 500 Hz |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 60 °C |
| Nom de la connexion (Données de connexion, côté entrée) | Output side |
| Tension d'entrée nominale UN (conditions ambiantes) | 5 V DC |
| Mode de fonctionnement (Données de connexion, côté sortie) | 100% operating factor |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Section transversale du conducteur flexible (Données de sortie) | 0.2 mm² ... 2.5 mm² |
| Longueur de dénudage (Données de connexion, côté entrée) | 8 mm |
| Méthode de connexion (Données de connexion, côté entrée) | Screw connection |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V0 |
| Position de montage (Données de connexion, côté sortie) | any |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 7 mA |
| Circuit/composant de protection (conditions ambiantes) | Polarity protection diode |
| Température ambiante (stockage/transport) (Dimensions) | -20 °C ... 70 °C |
| Instructions de montage (Données de connexion, côté sortie) | In rows with zero spacing |
| Normes/réglementations (Données de connexion, côté sortie) | IEC 60664 |
| Test de tension d'entrée/sortie (Données de connexion, côté sortie) | 3.5 kV AC |
| Section transversale du conducteur AWG (Données de connexion, côté entrée) | 24 ... 12 |
| Section transversale du conducteur solide (Données de connexion, côté entrée) | 0.2 mm² ... 4 mm² |
| Plage de tension d'entrée par rapport à l'ONU (conditions ambiantes) | 0.8 ... 1.2 |
| Chute de tension au courant continu limite maximal (Données d'entrée) | 1.2 V |
| Section transversale du conducteur flexible (Données de connexion, côté entrée) | 0.2 mm² ... 2.5 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Données de connexion, côté sortie) | V0 |
| Signal de seuil de commutation « 0 » par rapport à l’ONU (conditions ambiantes) | ≤ 0.4 |
| Signal de seuil de commutation « 1 » par rapport à l’ONU (conditions ambiantes) | ≥ 0.8 |
