En stock Produit phare
EMG 17-OV-230AC/ 24DC/2

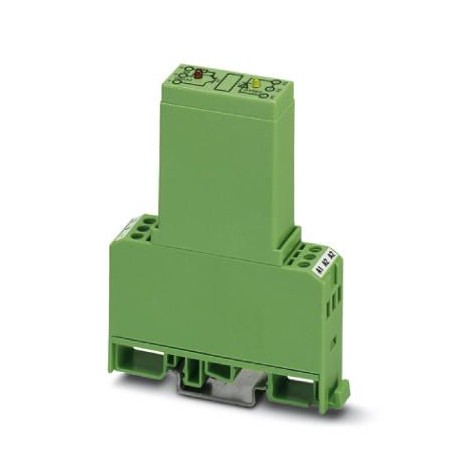

EMG 17-OV-230AC/ 24DC/2 2946858 PHOENIX CONTACT Power solid-state relay, with LED and protective circuit in ..
$0.00USD
4664 en stock
Spécifications clés
:Surge protection
Profondeur:102 mm
Largeur:17.5 mm
Hauteur:75 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Surge protection | |
| Profondeur | 102 mm |
| Largeur | 17.5 mm |
| Hauteur | 75 mm |
| Indication | Red LED |
| Filetage | M3 |
| Mode de fonctionnement | 100% operating factor |
| Circuit de sortie | 3-conductor, ground-referenced |
| Affichage de l'état | Yellow LED |
| Nom de la connexion | Input side |
| Courant de fuite | 150 µA |
| Degré de pollution | 2 |
| longueur de dénudage | 8 mm |
| Méthode de connexion | Screw connection |
| Position de montage | any |
| Type de protection | Protection against polarity reversal |
| Degré de protection | IP20 |
| Plage de tension de sortie | 10 V DC ... 30 V DC |
| Catégorie de surtension | III |
| Instructions de montage | In rows with zero spacing |
| tension de crête à l'état hors tension | 33 V DC (Collector-emitter reverse voltage) |
| Normes/réglementations | IEC 60664 |
| temps de réponse typique | 50 ms |
| Heure d'extinction typique | 12 ms |
| tension nominale de sortie | 24 V DC |
| Fréquence de transmission | 10 Hz |
| Tension d'entrée nominale UN | 230 V AC |
| Test de tension d'entrée/sortie | 2.5 kV AC |
| Section transversale du conducteur AWG | 24 ... 12 |
| Limitation du courant continu | 2 A (see derating curve) |
| Courant d'entrée typique à l'UN | 2 mA |
| circuit/composant de protection | Polarity protection diode |
| Section transversale du conducteur solide | 0.2 mm² ... 4 mm² |
| Tension de surtension nominale/isolation | Basic insulation |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Section transversale du conducteur flexible | 0.2 mm² ... 2.5 mm² |
| Limitation de courant en cas de court-circuit | > 2 A (short-circuit resistant) |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Plage de tension d'entrée par rapport à l'UN | 0.8 ... 1.2 |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Chute de tension au courant continu limite maximal | ≤ 0.3 V |
| Signal de seuil de commutation « 0 » en référence à l’ONU | ≤ 0.4 |
| Signal de seuil de commutation « 1 » en référence à l’ONU | ≥ 0.8 |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
