EMG 17-OV-24DC/ 24DC/2

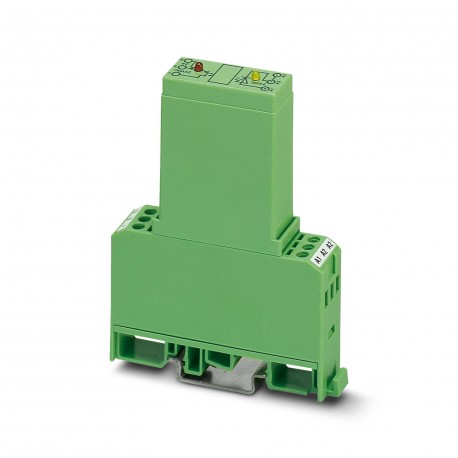

EMG 17-OV- 24DC/ 24DC/2 2946803 PHOENIX CONTACT Solid-state relay module
$0.00USD
3303 en stock
Spécifications clés
:Surge protection; Varistor
Couleur:green (RAL 6021)
Profondeur:102 mm
Largeur:17.5 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Surge protection; Varistor | |
| Couleur | green (RAL 6021) |
| Profondeur | 102 mm |
| Largeur | 17.5 mm |
| Hauteur | 75 mm |
| Note CEM | EMC: class A product, see manufacturer's declaration in the download area |
| Isolation | Basic insulation |
| Application | Output function |
| Type de produit | Solid-state relay module |
| Filetage | M3 |
| Note de l'assemblée | in rows with zero spacing |
| Type de montage | DIN rail mounting |
| Mode de fonctionnement | 100% operating factor |
| Circuit de sortie | 3-conductor, ground-referenced |
| Affichage de l'état | LED (yellow) |
| Courant de fuite | 150 µA |
| Révision de l'article | 07 |
| Indication d'erreur | Red LED |
| Degré de pollution | 2 |
| longueur de dénudage | 8 mm |
| Méthode de connexion | Screw connection |
| Position de montage | any |
| circuit de protection | Reverse polarity protection; Polarity protection diode |
| Plage de tension d'entrée | 19.2 V DC ... 28.8 V DC |
| Degré de protection | IP20 |
| Plage de tension de sortie | 10 V DC ... 30 V DC |
| Catégorie de surtension | III |
| tension de crête à l'état hors tension | 33 V DC (Collector-emitter reverse voltage) |
| Normes/réglementations | IEC 60664 |
| temps de réponse typique | 120 µs |
| Heure d'extinction typique | 400 µs |
| type de commutation de contact | 1 N/O contact |
| tension nominale de sortie | 24 V DC |
| Fréquence de transmission | 1000 Hz |
| Conception de la sortie numérique | electronic |
| Tension d'entrée nominale UN | 24 V DC |
| Section transversale du conducteur AWG | 24 ... 12 |
| Limitation du courant continu | 2 A (see derating curve) |
| Tension de test (entrée/sortie) | 2.5 kV AC (Input/output) |
| Courant d'entrée typique à l'UN | 3.5 mA |
| Date de la dernière gestion des données | 03.05.2024 |
| Section transversale du conducteur rigide | 0.2 mm² ... 4 mm² |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Section transversale du conducteur flexible | 0.2 mm² ... 2.5 mm² |
| Limitation de courant en cas de court-circuit | > 2 A (short-circuit-proof) |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Plage de tension d'entrée par rapport à l'UN | 0.8 ... 1.2 |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Chute de tension au courant continu limite maximal | ≤ 0.3 V |
| Signal de seuil de commutation « 0 » en référence à l’ONU | ≤ 0.4 |
| Signal de seuil de commutation « 1 » en référence à l’ONU | ≥ 0.8 |
Description du produit
Solid-state power relay, with indicator light and protection circuit in input and output circuit, input: 24 V DC, output: short circuit resistant, 10-30 V DC/max. 2 A
