En stock Produit phare
EMG 17-OV-24DC/ 48DC/2

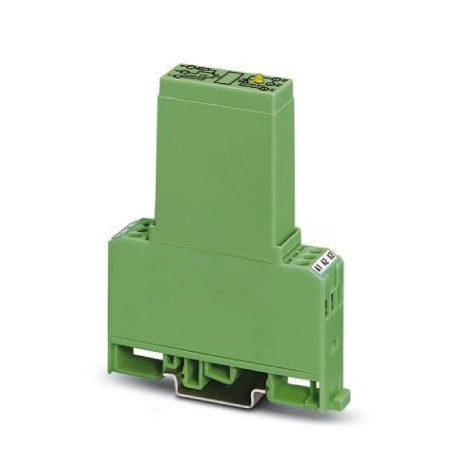

EMG 17-OV- 24DC/ 48DC/2 2942810 PHOENIX CONTACT Solid-state relay module
$0.00USD
3732 en stock
Spécifications clés
GTIN:4017918080860
Note:Made to Order (non-returnable)
Clé de commande:2942810
(Général):EN 50178
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918080860 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2942810 |
| (Général) | EN 50178 |
| page du catalogue | Page 445 (C-5-2017) |
| Profondeur (Remarque) | 102 mm |
| Unité d'emballage | 10 pc |
| Largeur (Remarque) | 17.5 mm |
| (Données d'entrée) | Suppressor diode |
| Hauteur (Remarque) | 75 mm |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85364190 |
| Isolation (Général) | Basic insulation |
| Filetage (Données de sortie) | M3 |
| Circuit de sortie (données d'entrée) | 3-conductor, ground-referenced |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nom de la connexion (Données de sortie) | Input side |
| Degré de pollution (Général) | 2 |
| Catégorie de surtension (Général) | III |
| Longueur de dénudation (Données de sortie) | 8 mm |
| (Données de connexion, côté sortie) | EN 50178 |
| Méthode de connexion (Données de sortie) | Screw connection |
| Normes/réglementations (Généralités) | IEC 60664 |
| Type de protection (Données d'entrée) | Reverse polarity protection |
| Degré de protection (Dimensions) | IP20 |
| Plage de tension de sortie (données d'entrée) | 12 V DC ... 48 V DC |
| Tension de crête à l'état bloqué (données d'entrée) | 60 V DC (Collector-emitter reverse voltage) |
| Courant d'appel maximal (Données d'entrée) | 5 A (t = 1 s) |
| Tension nominale de sortie (données d'entrée) | 48 V DC |
| Affichage de l'état (conditions ambiantes) | Yellow LED |
| Poids par pièce (emballage exclu) | 86.820 g |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Type de protection (conditions ambiantes) | Reverse polarity protection |
| Plage de tension d'entrée (conditions ambiantes) | 19.2 V DC ... 28.8 V DC |
| Limitation du courant continu (Données d'entrée) | 2 A (see derating curve) |
| Section transversale du conducteur AWG (Données de sortie) | 24 ... 12 |
| Circuit/composant de protection (Données d'entrée) | Polarity protection diode |
| Filetage (Données de connexion, côté entrée) | M3 |
| Temps de réponse typique (conditions ambiantes) | 20 µs |
| Durée d'extinction typique (conditions ambiantes) | 200 µs |
| Section transversale du conducteur solide (Données de sortie) | 0.2 mm² ... 4 mm² |
| Fréquence de transmission (conditions ambiantes) | 300 Hz |
| Température ambiante (fonctionnement) (Dimensions) | -10 °C ... 55 °C |
| Nom de la connexion (Données de connexion, côté entrée) | Output side |
| Tension d'entrée nominale UN (conditions ambiantes) | 24 V DC |
| Mode de fonctionnement (Données de connexion, côté sortie) | 100% operating factor |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Section transversale du conducteur flexible (Données de sortie) | 0.2 mm² ... 2.5 mm² |
| Longueur de dénudage (Données de connexion, côté entrée) | 8 mm |
| Méthode de connexion (Données de connexion, côté entrée) | Screw connection |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V0 |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 8 mA |
| Circuit/composant de protection (conditions ambiantes) | Polarity protection diode |
| Degré de pollution (Données de connexion, côté sortie) | 2 |
| Catégorie de surtension (Données de connexion, côté sortie) | III |
| Température ambiante (stockage/transport) (Dimensions) | -10 °C ... 70 °C |
| Instructions de montage (Données de connexion, côté sortie) | Mounted in rows with zero spacing: Horizontal/not in rows: Any |
| Normes/réglementations (Données de connexion, côté sortie) | IEC 60664 |
| Test de tension d'entrée/sortie (Données de connexion, côté sortie) | 3.5 kV AC |
| Section transversale du conducteur AWG (Données de connexion, côté entrée) | 24 ... 12 |
| Section transversale du conducteur solide (Données de connexion, côté entrée) | 0.2 mm² ... 4 mm² |
| Plage de tension d'entrée par rapport à l'ONU (conditions ambiantes) | 0.8 ... 1.2 |
| Tension du signal de seuil de commutation « 1 » (conditions ambiantes) | ≥ 16.8 V DC |
| Dissipation de puissance en conditions nominales (conditions ambiantes) | 0.19 W |
| Signal de seuil de commutation « 0 », tension (conditions ambiantes) | ≤ 16 V DC |
| Chute de tension au courant continu limite maximal (Données d'entrée) | 1.1 V |
| Section transversale du conducteur flexible (Données de connexion, côté entrée) | 0.2 mm² ... 2.5 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Données de connexion, côté sortie) | V0 |
Description du produit
Control-side induction-resistant solid-state relay interface, input: 24 V DC, output: 48 V DC/2 A
