EMG 45-ELR3/1,5

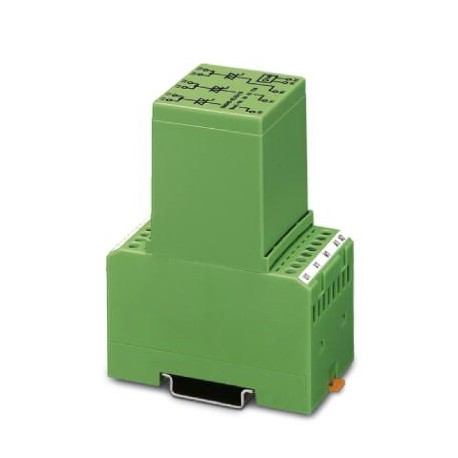

EMG 45-ELR3/1,5 2942739 PHOENIX CONTACT Load relay
$0.00USD
3324 en stock
Spécifications clés
GTIN:4017918080822
Note:Made to Order (non-returnable)
Clé de commande:2942739
page du catalogue:Page 195 (IF-2011)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918080822 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2942739 |
| page du catalogue | Page 195 (IF-2011) |
| Unité d'emballage | 5 pc |
| Profondeur (Général) | 82.5 mm |
| Largeur (Générale) | 45 mm |
| Taille (Général) | 75 mm |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85364900 |
| (Conditions ambiantes) | EN 61000-6-4 |
| (Données commerciales clés) | Surge protection |
| Nom de la sortie (Données d'entrée) | AC output |
| Courant de surtension (Données d'entrée) | 100 A (tp = 10 ms, at 25 °C) |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Courant de fuite (Données d'entrée) | typ. 7 mA |
| Tension résiduelle (données d'entrée) | typ. 1 V |
| Isolation (conditions ambiantes) | Basic insulation |
| Plage de courant de charge (Données d'entrée) | 50 mA ... 1.5 A (see to derating) |
| Type de protection (Données d'entrée) | Surge protection |
| Désignation (Conditions ambiantes) | Power station requirements |
| Nom de l'entrée (Données commerciales clés) | Control input right/left |
| Degré de protection (Dimensions) | IP20 |
| Plage de tension de fonctionnement (données d'entrée) | 320 V AC ... 440 V AC |
| Affichage de l'état (Données commerciales clés) | Yellow LED |
| Poids par pièce (emballage exclu) | 144.850 g |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Filetage (Sortie de chargement des données de sortie) | M3 |
| Tension de fonctionnement nominale Ue (Données d'entrée) | 400 V AC |
| Circuit de protection (Données commerciales clés) | Reverse polarity protection Series polarity protection diode |
| Nom de la connexion (Sortie de chargement des données de sortie) | Control circuits |
| Circuit/composant de protection (Données d'entrée) | RC element |
| Normes/réglementations (Conditions ambiantes) | EN 61000-6-2 |
| Longueur de suppression (sortie de chargement des données de sortie) | 8 mm |
| Méthode de connexion (chargement des données de sortie) | Screw connection |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 55 °C |
| Fréquence de transmission (Données commerciales clés) | 1 Hz (with ohmic load) |
| Mode de fonctionnement (circuit de charge de données de connexion) | 100% operating factor |
| Plage de tension de déclenchement (Données commerciales clés) | 19.2 V DC ... 28.8 V DC |
| Filetage (Données de connexion, circuit de commande) | M3 |
| Position de montage (circuit de charge de données de connexion) | Vertical (horizontal DIN rail) |
| Tension d'actionnement nominale UC (Données commerciales clés) | 24 V DC |
| Courant d'entrée typique à l'ONU (Données commerciales clés) | 20 mA |
| Nom de la connexion (Données de connexion, circuit de commande) | Load circuit |
| Longueur de dénudage (Données de connexion, circuit de commande) | 8 mm |
| Température ambiante (stockage/transport) (Dimensions) | -20 °C ... 70 °C |
| Instructions de montage (Circuit de charge des données de connexion) | Can be aligned with > 20 mm spacing |
| Méthode de connexion (Données de connexion, circuit de commande) | Screw connection |
| Section transversale du conducteur AWG (sortie de charge de données de sortie) | 24 ... 12 |
| Section transversale du conducteur solide (sortie de chargement des données de sortie) | 0.2 mm² ... 4 mm² |
| Test de tension d'entrée/sortie (circuit de charge des données de connexion) | 3.5 kV |
| Plage de tension par rapport à UC (Données commerciales clés) | 0.8 ... 1.2 |
| Section transversale du conducteur flexible (sortie de charge de données de sortie) | 0.2 mm² ... 2.5 mm² |
| Temps de réaction en fonctionnement à charge normale (Données commerciales clés) | 20 ms |
| Section transversale du conducteur AWG (Données de connexion, circuit de commande) | 24 ... 12 |
| Section transversale du conducteur plein (Données de connexion, circuit de commande) | 0.2 mm² ... 4 mm² |
| Section transversale du conducteur flexible (Données de connexion, circuit de commande) | 0.2 mm² ... 2.5 mm² |
