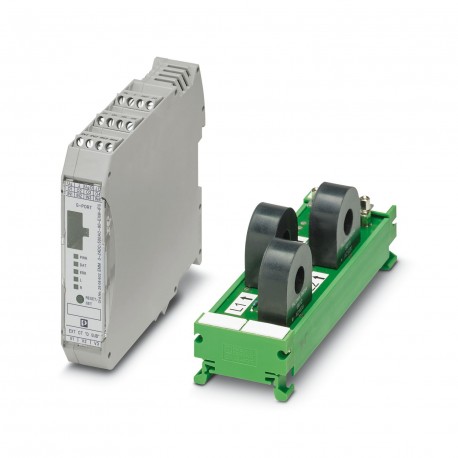

EMM 3-24DC/500AC-90-EXM-IFS
EMM 3-24DC/500AC-90-EXM-IFS 2908602 PHOENIX CONTACT Motor management
$0.00USD
3400 en stock
Spécifications clés
:19.2 V (“1” signal)
Note:The meaning of the acknowledgement outputs can be freely parameterized, see user manual
Couleur:gray (RAL 7042)
Profondeur:114.5 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 19.2 V (“1” signal) | |
| Note | The meaning of the acknowledgement outputs can be freely parameterized, see user manual |
| Couleur | gray (RAL 7042) |
| Profondeur | 114.5 mm |
| Largeur | 22.5 mm |
| Hauteur | 99 mm |
| Diamètre | 11 mm |
| Certificat | UKCA-compliant |
| Désignation | Ext 90 CT |
| Nom de sortie | Acknowledging contacts O1-O4 |
| Gamme de puissance | 138 W ... 62 kW (400 V AC) |
| Type de produit | Electronic motor manager |
| Filetage | M3 |
| Note de l'assemblée | in rows with zero spacing |
| Gamme actuelle | 0.2 A ... 90 A |
| Mesurer via | External push-through current transformers connected upstream |
| Type de montage | DIN rail mounting |
| Plage de tension | 42 V AC ... 550 V AC |
| Précision de base | typ. 0.25 % (Tu= 20 °C, U= 400 V, Cos Phi= 0,8) |
| Mode de fonctionnement | 100% operating factor |
| Famille de produits | CONTACTRON |
| Affichage de l'état | LED (yellow) |
| Révision de l'article | 04 |
| Indication d'erreur | Red LED |
| Nombre d'entrées | 4 (IN1 - IN4) |
| Nombre de phases | 3 |
| Tension résiduelle | < 100 mV |
| longueur de dénudage | 8 mm |
| Méthode de connexion | Screw connection |
| Position de montage | any |
| Nombre de sorties | 4 |
| Couple de serrage | 0.5 Nm ... 0.6 Nm (5-7 lbs-in) |
| circuit de protection | Suppressor diode |
| Degré de pollution | 2 |
| Nombre de positions | 9 |
| Tension de surtension nominale | 6 kV |
| Seuil de commutation | 9.6 V (“0” signal) |
| Degré de protection | IP20 |
| Plage de tension de sortie | 19.2 V DC ... 30 V DC |
| Catégorie de surtension | III |
| Nombre de connexions | 1 |
| Normes/réglementations | EN 60947-1 |
| Tension de sortie nominale | 24 V DC (semiconductor output) |
| Tension d'alimentation nominale | 24 V DC |
| courant de charge continu | 500 mA |
| Tension d'isolation nominale | 500 V |
| Protection contre les surtensions | > 33 V DC |
| Plage de tension de déclenchement | 19.2 V DC ... 30 V DC |
| Transformateur de courant de profondeur | 56 mm |
| Affichage de la tension de fonctionnement | Green LED |
| Transformateur de courant de largeur | 138 mm |
| Affichage de communication de données | green LED |
| Transformateur de courant de hauteur | 45 mm |
| Courant d'actionnement nominal IC | 3.3 mA |
| Tension d'actionnement nominale UC | 24 V DC |
| Section transversale du conducteur AWG | 26 ... 12 |
| Plage de tension d'alimentation de commande | 19.2 V DC ... 30 V DC |
| Plage de tension d'alimentation nominale | 19.2 V DC ... 30 V DC |
| Section transversale du conducteur rigide | 0.14 mm² ... 2.5 mm² |
| Température ambiante (fonctionnement) | -25 °C ... 50 °C |
| Le courant d'alimentation de commande nominal IS | < 33 mA |
| Section transversale du conducteur flexible | 0.14 mm² ... 2.5 mm² |
| conducteur rond primaire (diamètre) | 11 mm |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Tension d'alimentation nominale du circuit de commande (États-Unis) | 24 V DC |
| Dissipation de puissance maximale en condition nominale | 2.5 W |
Description du produit
Electronic machine management for operation with external current transformer (90 A) - precise measurement of active energy/power of motors, machines and other three-phase consumers. Signalling/switch
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
