En stock Produit phare
EMM W3/ 5-500

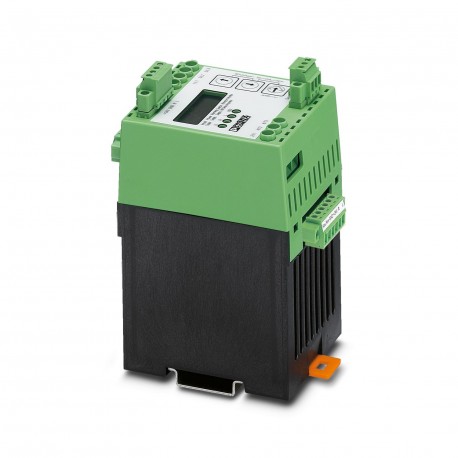

EMM W3/ 5-500 2963556 PHOENIX CONTACT Electronic motor management unit without power section
$0.00USD
4312 en stock
Spécifications clés
:Surge protection
Note:The meaning of the acknowledgement outputs can be freely parameterized, see user manual
Couleur:green (RAL 6021)
Profondeur:120 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Surge protection | |
| Note | The meaning of the acknowledgement outputs can be freely parameterized, see user manual |
| Couleur | green (RAL 6021) |
| Profondeur | 120 mm |
| Largeur | 62 mm |
| Hauteur | 107 mm |
| Interface | RS-232 |
| Nom de l'entrée | Device supply |
| Type secteur | 3-phase |
| Gamme de puissance | 0.1 kW ... 5 kW (x transformation ratio of external current transducers) |
| Type de produit | Electronic motor manager |
| Filetage | M3 |
| Note de l'assemblée | Can be aligned with > 20 mm spacing |
| Gamme actuelle | 0.25 A ... 5 A (x transformation ratio of external current transducers) |
| Mesurer via | Current transformer for any conductor current |
| Plage de tension | 0 V ... 318 V (Toward virtual star point) |
| Précision de base | ± 2 % (Of input value, type < ± 1 %, cosφ 0.7, tu 20 °C, I = 5 A) |
| Mode de fonctionnement | 100% operating factor |
| Affichage de l'état | LED (yellow) |
| Fréquence du réseau | 50 Hz |
| Indication d'erreur | Red LED |
| Nombre de phases | 3 |
| Tension résiduelle | < 1 V |
| longueur de dénudage | 8 mm |
| Méthode de connexion | Screw connection |
| Position de montage | Vertical (horizontal DIN rail) |
| Nombre de sorties | 4 |
| Courant de repos | 80 mA AC |
| circuit de protection | Reverse polarity protection; Series polarity protection diode |
| vitesse de transmission | 19200 bit (baud) |
| Consommation de courant | 80 mA |
| Plage de tension d'entrée | 110 V AC ... 550 V AC (conductor voltage) |
| Degré de protection | IP20 |
| Normes/réglementations | DIN EN 50178 |
| temps de réponse typique | < 25 ms |
| Heure d'extinction typique | < 25 ms |
| Tension de sortie nominale | UVN- 1 V |
| Tension d'alimentation nominale | 24 V DC |
| courant de charge continu | 50 mA |
| Tension d'entrée nominale UN | 24 V DC ±20 % |
| Affichage de la tension de fonctionnement | Green LED |
| Test de tension d'entrée/sortie | 2.5 kV |
| Section transversale du conducteur AWG | 24 ... 10 |
| Courant d'entrée typique à l'UN | 2 A |
| Section transversale du conducteur rigide | 0.2 mm² ... 6 mm² |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Section transversale du conducteur flexible | 0.2 mm² ... 4 mm² |
| Plage de tension de sortie nominale (facteur) | 0.8 ... 1.2 |
| Plage de tension d'entrée par rapport à l'UN | 0.8 ... 1.2 |
| Temps de réaction en fonctionnement normal à charge | < 25 ms |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Plage de tension d'alimentation par rapport à UVN | 0.8 ... 1.2 |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
