En stock Produit phare
EMSTBVA 2,5/14-G-5,08/246810UN

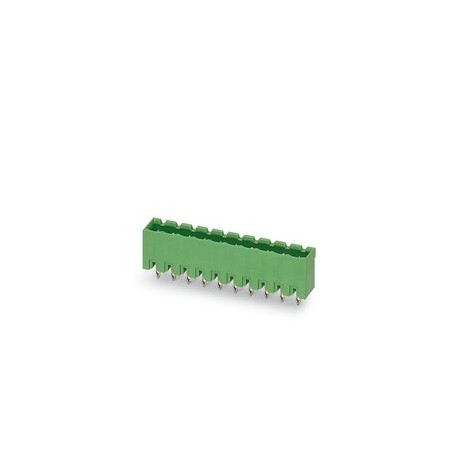

EMSTBVA 2,5/14-G-5,08/246810UN 1879434 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
4884 en stock
Spécifications clés
Note:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Pas:5.08 mm
Résultat:Test passed
Couleur ():()
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Pas | 5.08 mm |
| Résultat | Test passed |
| Couleur () | () |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Fréquence | 10 - 150 - 10 Hz |
| Largeur [w] | 73.12 mm |
| Hauteur [h] | 15.9 mm |
| Longueur [l] | 8.6 mm |
| disposition des broches | Linear pinning |
| Vitesse de balayage | 1 octave/min |
| Gamme de produits | COMBICON Connectors M |
| Type de produit | PCB headers |
| Diamètre du trou | 1.6 mm |
| Type de montage | Press-in technology |
| Nombre de cycles | 25 |
| Spécification | IEC 60512-2:1985-00 |
| Nombre de lignes | 1 |
| Famille de produits | EMSTBVA 2,5/..-G |
| contrainte thermique | 100 °C/168 h |
| bride de montage | without |
| Matériel de contact | Cu alloy |
| contrainte corrosive | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Hauteur installée | 12 mm |
| Type d'emballage | packed in cardboard |
| résistance de contact | 1.1 mΩ |
| Courant nominal IN | 12 A |
| Tension nominale UN | 320 V |
| Notes sur le fonctionnement | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| Degré de pollution | 3 |
| Dessin coté | |
| Matériau isolant | PBT |
| Nombre de positions | 14 |
| Nombre de potentiels | 14 |
| Tension nominale (II/2) | 320 V |
| Résistance de contact R1 | 1.1 mΩ |
| Résistance de contact R2 | 1.5 mΩ |
| Nombre de connexions | 14 |
| Tension nominale (III/2) | 320 V |
| Tension nominale (III/3) | 200 V |
| Longueur de la broche à souder [P] | 3.9 mm |
| Durée du test par axe | 2.5 h |
| caractéristiques de surface | Tin-plated |
| Groupe de matériaux isolants | IIIa |
| Broches à souder par potentiel | 1 |
| CTI selon la norme IEC 60112 | 225 |
| Tension de surtension nominale (II/2) | 4 kV |
| Cycles d'insertion/retrait | 25 |
| Tension de surtension nominale (III/2) | 4 kV |
| Tension de surtension nominale (III/3) | 4 kV |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (dependent on the derating curve) |
| Tension d'isolation nominale (II/2) | 320 V |
| Tension d'isolation nominale (III/2) | 320 V |
| Tension d'isolation nominale (III/3) | 200 V |
| distance de fuite minimale (II/2) | 3.2 mm |
| tension de tenue à fréquence industrielle | 2.21 kV |
| ligne de fuite minimale (III/2) | 3.2 mm |
| ligne de fuite minimale (III/3) | 3.2 mm |
| Force de retrait par position env. | 4 N |
| Force d'insertion par position env. | 5 N |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Tension de tenue aux impulsions au niveau de la mer | 4.8 kV |
| zone de contact de la surface métallique (couche supérieure) | Tin (1 - 2 µm Sn) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Indice de suivi comparatif (IEC 60112) | CTI 225 |
| Zone de soudure de la surface métallique (couche supérieure) | Tin (1 - 2 µm Sn) |
| zone de contact de la surface métallique (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
| Zone de soudure de la surface métallique (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
| Résistance d'isolement, positions voisines | 1012Ω |
| valeur de dégagement minimale - champ non homogène (II/2) | 3 mm |
| valeur de dégagement minimale - champ non homogène (III/2) | 3 mm |
| valeur de dégagement minimale - champ non homogène (III/3) | 3 mm |
Description du produit
PCB headers, nominal cross section: 2.5 mm2, color: green, nominal current: 12 A, rated voltage (III/2): 320 V, contact surface: Tin, contact connection type: Pin, number of potentials: 14, number of
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
