En stock Produit phare
EV-CC-AC1-M3-CC-SER-PCB-XC

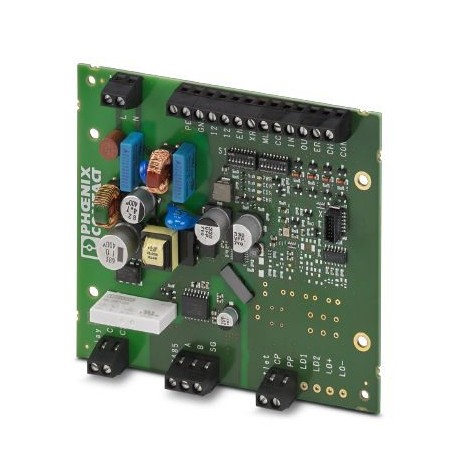

EV-CC-AC1-M3-CC-SER-PCB-XC 1628394 PHOENIX CONTACT AC charging controller
$0.00USD
4117 en stock
Spécifications clés
GTIN:4055626448022
Note:Made to Order (non-returnable)
Clé de commande:1628394
(Entrées):9.6 kbps ... 19.2 kbps (adjustable)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626448022 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 1628394 |
| (Entrées) | 9.6 kbps ... 19.2 kbps (adjustable) |
| (Montage) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Unité d'emballage | 1 pc |
| Pays d'origine | DE (Germany) |
| Système de bus (Entrées) | RS-485 |
| numéro de tarif douanier | 85371098 |
| Conformité RoHS chinoise (montage) | Environmentally Friendly Use Period = 50 |
| (Données commerciales clés) | SAE J1772 |
| Méthode de connexion (Entrées) | Screw connection |
| Profondeur (Définition du produit) | 20.00 mm |
| Type (Données commerciales clés) | as coated PCB |
| Largeur (Définition du produit) | 120 mm |
| Hauteur (Définition du produit) | 108 mm |
| Vitesse de transmission (Entrées) | 9.6 kbps (Standard) |
| Nombre d'interfaces (entrées) | 1 |
| Tension d'alimentation (Données de connexion) | 230 V |
| Conformité (Données commerciales clés) | CE-compliant |
| Degré de protection (Dimensions) | IP00 |
| Plage de fréquences (Données de connexion) | 50 Hz ... 60 Hz |
| Position de montage (alimentation de l'appareil) | any |
| Type de produit (Données commerciales clés) | AC charging controller for private and commercial applications (EU/CN) |
| Mode de charge (Données commerciales clés) | Mode 3, Case C |
| Contrôle du flux de données/protocoles (Entrées) | Modbus/RTU (slave) |
| Gamme de fréquences (conditions ambiantes) | 50 Hz ... 60 Hz |
| Poids par pièce (emballage exclu) | 0.000 g |
| Plage de tension d'alimentation (Données de connexion) | 100 V AC ... 240 V AC (nominal voltage range) |
| Courant nominal IN (conditions ambiantes) | ≤ 1 mA |
| Méthode de connexion (interfaces de données RS-485) | Screw connection |
| Consommation électrique maximale (Données de connexion) | 40 mA |
| Plage de tension d'entrée U1 (conditions ambiantes) | 0 V ... 3 V (Off) |
| Plage de tension d'entrée U2 (conditions ambiantes) | 9 V ... 15 V (On) |
| Consommation électrique nominale (Données de connexion) | < 1 W (No-load) |
| Normes/réglementations (Données commerciales clés) | IEC 61851-1 |
| Température ambiante (fonctionnement) (Dimensions) | -35 °C ... 70 °C |
| Tension d'entrée nominale UN (conditions ambiantes) | 12 V |
| Nombre d'entrées numériques (conditions ambiantes) | 5 |
| Humidité admissible (fonctionnement) (Dimensions) | 30 % ... 95 % |
| Consommation électrique nominale (conditions ambiantes) | < 0.5 W (No-load) |
| Quantité d'emballage spéciale (Données commerciales clés) | 1 Quantity |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section transversale du conducteur AWG (interfaces de données RS-485) | 24 ... 12 |
| Section transversale du conducteur solide (interfaces de données RS-485) | 0.2 mm² ... 4 mm² |
| Section transversale du conducteur flexible (interfaces de données RS-485) | 0.2 mm² ... 2.5 mm² |
| Nombre de points de recharge pris en charge (Données commerciales clés) | 1 |
Description du produit
The EV-DC-AC1-M3-CC-SER-PCB charging control system as a printed circuit board is used for charging electric vehicles in the three-phase AC mains according to IEC 61851-1, mode 3. Optimized for chargi
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
