En stock Produit phare
EV-GBM3C-1AC32A-7,0M6,0ESOGDH

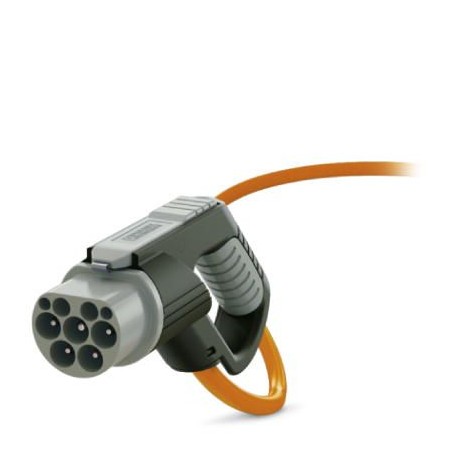

EV-GBM3C-1AC32A-7,0M6,0ESOGDH 1021771 PHOENIX CONTACT AC charging cable
$0.00USD
4807 en stock
Spécifications clés
GTIN:4055626514802
Note:Made to Order (non-returnable)
(Note):Special version with individual ferrules
Clé de commande:1021771
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626514802 |
| Note | Made to Order (non-returnable) |
| (Note) | Special version with individual ferrules |
| Clé de commande | 1021771 |
| (Verrouillage) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Type (Remarque) | D-Line |
| Unité d'emballage | 1 pc |
| (Dimensions) | IP54 (Protective cap) |
| Pays d'origine | DE (Germany) |
| Type de produit (Remarque) | AC charging cable with vehicle connector, open cable end, without protective cap |
| Mode de charge (Remarque) | Mode 3, Case C |
| RoHS Chine (verrouillage) | Environmentally Friendly Use Period = 10; |
| numéro de tarif douanier | 85444290 |
| Type de verrouillage (câble) | No locking option for U-lock |
| Classe de câblage (Matériau) | Class 6 |
| Norme de charge (Remarque) | GB/T |
| Matériau du boîtier (Conception) | Plastic |
| Structure du câble (Matériau) | 3 x 6 mm² + 1 x 0.5 mm² (GB/T 25087-2010, ISO 14572) |
| Altitude maximale (Dimensions) | 5000 m (above sea level) |
| Normes/réglementations (Remarque) | GB/T 20234.2 |
| Type de conducteur (matériau) | straight |
| Étiquette (Propriétés mécaniques) | 14.1 mm x 44.8 mm (customer logo on request) |
| Zone de manutention des matériaux (Conception) | Soft plastic |
| Face de contact du matériau (Conception) | Plastic |
| Capuchon de protection en matériau (Design) | Plastic |
| Matériau du levier d'actionnement (Conception) | Plastic |
| Degré de protection (Dimensions) | IP55 (plugged in; when plugged in and ready to operate, the degree of protection is only ensued if both plug-in components are original products from Phoenix Contact or suitable standard-compliant products) |
| Gaine extérieure, couleur (Matériau) | orange |
| Rayon de courbure minimal (matériau) | 208.5 mm (15 x diameter) |
| Gaine extérieure, matériau (Matériau) | TPE |
| Diamètre extérieur du câble (Matériau) | 13.9 mm ±0.5 mm |
| Ligne de conception (Propriétés mécaniques) | D-Line |
| Codage des résistances (conditions ambiantes) | 220 Ω (between PE and CC) |
| Poids par pièce (emballage exclu) | 2,800.000 g |
| Longueur du conducteur (Définition du produit) | 7 m |
| Couleur du boîtier (Propriétés mécaniques) | black |
| Surface du matériau de contact (Conception) | Ag |
| Nombre de phases (conditions ambiantes) | 1 |
| Longueur de dénudage (Définition du produit) | 45 mm ±10 mm |
| Force d'insertion (Propriétés électriques) | < 100 N |
| Restriction commerciale (Données commerciales clés) | The products are offered exclusively for export outside the EU and the European Economic Area. |
| Force d'arrachement (Propriétés électriques) | < 100 N |
| Zone de poignée colorée (Propriétés mécaniques) | gray |
| Couleur de la face d'accouplement (Propriétés mécaniques) | gray |
| Puissance de charge maximale (conditions ambiantes) | 8 kW |
| Température ambiante (fonctionnement) (Dimensions) | -30 °C ... 50 °C |
| Capuchon de protection coloré (Propriétés mécaniques) | black |
| Profondeur du connecteur du véhicule (Définition du produit) | 219.10 mm |
| Largeur du connecteur de véhicule (Définition du produit) | 60.00 mm |
| Nombre de contacts de puissance (conditions ambiantes) | 3 (L, N, PE) |
| Hauteur du connecteur du véhicule (Définition du produit) | 112.40 mm |
| Nombre de contacts de signalisation (conditions ambiantes) | 2 (CP, CC) |
| Couleur de l'élément d'actionnement (Propriétés mécaniques) | gray |
| Type de transmission du signal (conditions ambiantes) | Pulse width modulation |
| Note sur la méthode de connexion (conditions ambiantes) | Crimp connection, cannot be disconnected |
| Cycles d'insertion/retrait (Propriétés électriques) | > 10000 |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C |
| Courant nominal des contacts de puissance (conditions ambiantes) | 32 A |
| Tension nominale des contacts de puissance (conditions ambiantes) | 250 V |
| Courant nominal des contacts de signalisation (conditions ambiantes) | 2 A |
| Tension nominale des contacts de signal (conditions ambiantes) | 30 V AC |
Description du produit
CHARX connect, AC charging cable with vehicle charging connector and open cable end, Without cap, Black-gray housing color, For alternating current (AC) charging electric vehicles (EV) with GB/T vehic
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
