En stock Produit phare
EV-GBM3S-3AC32A-0,7M6,0E00

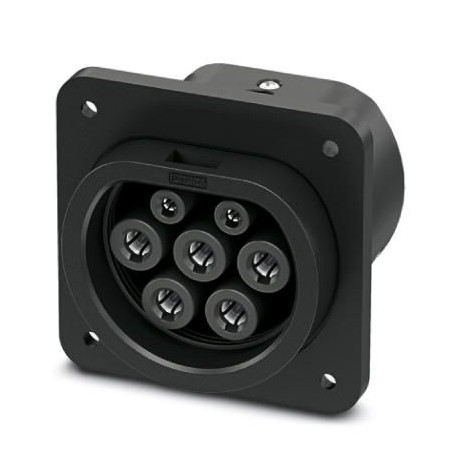

EV-GBM3S-3AC32A-0,7M6,0E00 1408170 PHOENIX CONTACT Socket Outlet
$0.00USD
4590 en stock
Spécifications clés
GTIN:4046356856041
Note:Made to Order (non-returnable)
Clé de commande:1408170
(Matériel):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356856041 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 1408170 |
| (Matériel) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| page du catalogue | Page 756 (C-2-2017) |
| Unité d'emballage | 1 pc |
| (Dimensions) | IP55 (with protective cover, see accessories) |
| Pays d'origine | CN (China) |
| Matériau (Conception) | Plastic |
| numéro de tarif douanier | 85444290 |
| RoHS Chine (Matériaux) | Environmentally Friendly Use Period = 10; |
| (Données commerciales clés) | Make sure that the Infrastructure Plug is locked into the Infrastructure Socket Outlet during the charging process according to IEC 61851-1. We recommend using our locking actuators (1624129, 1622317). If another type of locking is selected, we recommend sealing the mounting surface (1621465), see also accessories. |
| Ligne de conception (Montage) | Standard |
| (Propriétés mécaniques) | > 57 mm (Rear panel mounting) |
| Couleur du boîtier (montage) | black |
| Profondeur (Définition du produit) | 70.8 mm |
| Altitude maximale (Dimensions) | 5000 m (above sea level) |
| Type (Données commerciales clés) | Rear protective cover screw connection |
| Largeur (Définition du produit) | 75 mm |
| Hauteur (Définition du produit) | 79.5 mm |
| Variations client (Montage) | On request |
| Degré de protection (Dimensions) | IP55 (plugged in) |
| Type de produit (Données commerciales clés) | Infrastructure Socket Outlet for charging electric vehicles with alternating current (AC), compatible with Infrastructure Plugs |
| Mode de charge (Données commerciales clés) | Mode 3, Case B |
| Dimensions d'alésage (Définition du produit) | 60 mm x 60 mm |
| Structure du câble (Définition du produit) | 5x 6.0 mm² + 2x 0.5 mm² |
| Poids par pièce (emballage exclu) | 699.000 g |
| Longueur du conducteur (Définition du produit) | 0.7 m (AC cables) |
| Surface du matériau de contact (Conception) | Ag |
| Nombre de phases (conditions ambiantes) | 3 |
| Type de conducteur (Définition du produit) | Single wires |
| Norme de facturation (Données commerciales clés) | GB/T |
| Force d'insertion (Propriétés électriques) | < 100 N |
| Force d'arrachement (Propriétés électriques) | < 100 N |
| Épaisseur maximale de la paroi (Propriétés mécaniques) | < 51.8 mm (Front mounting) |
| Puissance de charge maximale (conditions ambiantes) | 14 kW |
| Normes/réglementations (Données commerciales clés) | GB/T 20234.2-2015 |
| Température ambiante (fonctionnement) (Dimensions) | -30 °C ... 50 °C |
| Nombre de contacts de puissance (conditions ambiantes) | 5 (L1, L2, L3, N, PE) |
| Type de courant de charge (conditions ambiantes) | AC 3-phase |
| Diamètre du trou de fixation (Propriétés mécaniques) | 7.00 mm (ø) |
| Nombre de contacts de signalisation (conditions ambiantes) | 2 (CP, CC) |
| Type de transmission du signal (conditions ambiantes) | Pulse width modulation |
| Note sur la méthode de connexion (conditions ambiantes) | Crimp connection, cannot be disconnected |
| Cycles d'insertion/retrait (Propriétés électriques) | > 10000 |
| Note sur la méthode de connexion (Données commerciales clés) | Crimp connection, cannot be disconnected |
| Positions de montage possibles (Propriétés mécaniques) | Front and rear mounting |
| Profondeur d'installation requise (Propriétés mécaniques) | < 5 mm (Rear panel mounting) |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C |
| Courant nominal des contacts de puissance (conditions ambiantes) | 32 A |
| Tension nominale des contacts de puissance (conditions ambiantes) | 440 V AC |
| Courant nominal des contacts de signalisation (conditions ambiantes) | 2 A |
| Tension nominale des contacts de signal (conditions ambiantes) | 30 V AC |
| Restrictions relatives à la position de montage (Propriétés mécaniques) | Only 0 to 90 degree frontal inclination possible, see figure |
| Position de montage de l'actionneur de verrouillage (Propriétés mécaniques) | Not pre-assembled, top center mounting possible |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
