EV-TAG3PK-1AC32A-7,0M6,0ESBK01

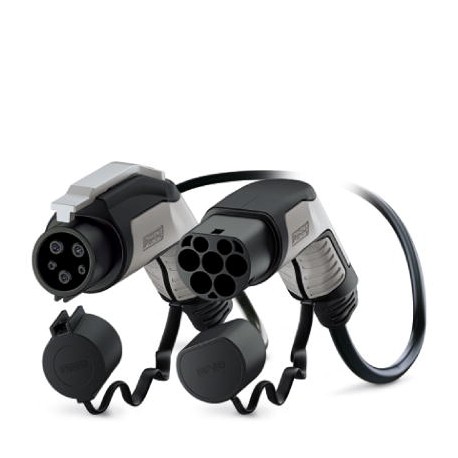

EV-TAG3PK-1AC32A-7,0M6,0ESBK01 1627592 PHOENIX CONTACT AC charging cable
$0.00USD
3258 en stock
Spécifications clés
GTIN:4055626340531
Note:Made to Order (non-returnable)
Clé de commande:1627592
(Verrouillage):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626340531 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 1627592 |
| (Verrouillage) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Unité d'emballage | 1 pc |
| (Dimensions) | IP54 (Protective cap) |
| Pays d'origine | DE (Germany) |
| RoHS Chine (verrouillage) | Environmentally Friendly Use Period = 10; |
| numéro de tarif douanier | 85444290 |
| Type de verrouillage (câble) | Locking option for actuating lever with 4 mm U-lock |
| (Conditions ambiantes) | 150 Ω (Lever not actuated) |
| (Données commerciales clés) | Cable management is required in certain regions if the cable length exceeds 5.0 m (Switzerland) or 7.5 m (USA) (IEC 61851-1). |
| Classe de câblage (Matériau) | Class 5 |
| Matériau du boîtier (Conception) | Plastic |
| Structure du câble (Matériau) | 3 x 6.0 mm² + 1 x 0.5 mm² |
| Altitude maximale (Dimensions) | 5000 m (above sea level) |
| Type (Données commerciales clés) | C-Line black / gray |
| Indice d'inflammabilité (conception) | V0 |
| Type de conducteur (matériau) | straight |
| Zone de manutention des matériaux (Conception) | Soft plastic |
| Face de contact du matériau (Conception) | Plastic |
| Capuchon de protection en matériau (Design) | Soft plastic |
| Certifications de câblage (Matériaux) | VDE |
| Matériau du levier d'actionnement (Conception) | Metal |
| Degré de protection (Dimensions) | IP44 (plugged in; when plugged in and ready to operate, the degree of protection is only ensued if both plug-in components are original products from Phoenix Contact or suitable standard-compliant products) |
| Gaine extérieure, couleur (Matériau) | black |
| Rayon de courbure minimal (matériau) | 192 mm (15 x diameter) |
| Gaine extérieure, matériau (Matériau) | TPE-U |
| Diamètre extérieur du câble (Matériau) | 12.8 mm ±0.4 mm |
| Type de produit (Données commerciales clés) | Mobile AC charging cable with Vehicle Connector and Infrastructure Plug, with locking option for U-lock, with protective caps |
| Mode de charge (Données commerciales clés) | Mode 3, Case B |
| Ligne de conception (Propriétés mécaniques) | C-Line |
| Codage des résistances (conditions ambiantes) | 480 Ω (Lever actuated) |
| Poids par pièce (emballage exclu) | 3,123.000 g |
| Longueur du conducteur (Définition du produit) | 7 m |
| Couleur du boîtier (Propriétés mécaniques) | black |
| Surface du matériau de contact (Conception) | Ag |
| Nombre de phases (conditions ambiantes) | 1 |
| Norme de facturation (Données commerciales clés) | Type 1 |
| Force d'insertion (Propriétés électriques) | < 75 N |
| Normes/réglementations de câblage (Matériaux) | prEN 50620 / DIN EN 50620 |
| Force d'arrachement (Propriétés électriques) | < 75 N |
| Zone de poignée colorée (Propriétés mécaniques) | gray |
| Couleur de la face d'accouplement (Propriétés mécaniques) | black |
| Variations client (Propriétés mécaniques) | On request |
| Puissance de charge maximale (conditions ambiantes) | 8 kW |
| Normes/réglementations (Données commerciales clés) | IEC 62196-2 |
| Température ambiante (fonctionnement) (Dimensions) | -30 °C ... 50 °C |
| Capuchon de protection coloré (Propriétés mécaniques) | black |
| Profondeur du connecteur du véhicule (Définition du produit) | 236.10 mm |
| Largeur du connecteur de véhicule (Définition du produit) | 58.00 mm |
| Nombre de contacts de puissance (conditions ambiantes) | 3 (L1, N, PE) |
| Hauteur du connecteur du véhicule (Définition du produit) | 151.10 mm |
| Profondeur du connecteur d'infrastructure (Définition du produit) | 233.40 mm |
| Largeur du connecteur d'infrastructure (Définition du produit) | 58.00 mm |
| Nombre de contacts de signalisation (conditions ambiantes) | 2 (CP, CS) |
| Couleur de l'élément d'actionnement (Propriétés mécaniques) | silver |
| Hauteur du connecteur d'infrastructure (Définition du produit) | 131.80 mm |
| Type de transmission du signal (conditions ambiantes) | Pulse width modulation |
| Note sur la méthode de connexion (conditions ambiantes) | Crimp connection, cannot be disconnected |
| Cycles d'insertion/retrait (Propriétés électriques) | > 10000 |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C |
| Courant nominal des contacts de puissance (conditions ambiantes) | 32 A |
| Tension nominale des contacts de puissance (conditions ambiantes) | 250 V AC |
| Courant nominal des contacts de signalisation (conditions ambiantes) | 2 A |
| Tension nominale des contacts de signal (conditions ambiantes) | 30 V AC |
Description du produit
CHARX connect, Mobile AC charging cable, with charging connectors for vehicles and infrastructures, For charging with alternating current (AC) electric vehicles (EV) with charging inputs for type 1 ve
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
