En stock Produit phare

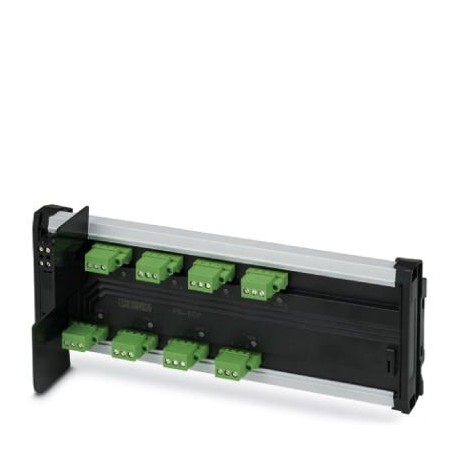

FB-8SP
FB-8SP 1026043 PHOENIX CONTACT Device coupler for Foundation Fieldbus and PROFIBUS PA with terminal connecti..
$0.00USD
4904 en stock
Spécifications clés
GTIN:4055626519111
Clé de commande:1026043
(Dessins):
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626519111 |
| Clé de commande | 1026043 |
| (Dessins) | |
| Unité d'emballage | 1 pc |
| (Données de sécurité) | IIC/IIB |
| (Alimentation électrique) | 100 Ω, external removable plug included |
| Profondeur (Dessins) | 83.5 mm |
| UNSPSC 11 (ETIM) | 39121008 |
| Largeur (dessins) | 254.1 mm |
| Pays d'origine | US (United States) |
| ETIM 2.0 (eCl@ss) | EC001423 |
| ETIM 3.0 (eCl@ss) | EC001600 |
| ETIM 4.0 (eCl@ss) | EC001600 |
| ETIM 5.0 (eCl@ss) | EC001600 |
| ETIM 6.0 (eCl@ss) | EC001600 |
| ETIM 7.0 (eCl@ss) | EC001600 |
| Hauteur (Dessins) | 112.5 mm |
| ATEX (Données de sécurité) | Sira 13ATEX4247X; II 3(3)GEx nA [ic] IIC T4 Gc, Entity/FISCO ic spursEx nA [nL] IIC T4 Gc; II 3G Ex ic IIC T4 Gc, FISCO ic |
| Légende (Dessins) | Image shows FB-12SP |
| UNSPSC 13.2 (ETIM) | 32151602 |
| UNSPSC 18.0 (ETIM) | 32151602 |
| UNSPSC 19.0 (ETIM) | 32151602 |
| UNSPSC 20.0 (ETIM) | 32151602 |
| UNSPSC 21.0 (ETIM) | 32151602 |
| UNSPSC 6.01 (ETIM) | 30211506 |
| Groupe (Données de sécurité) | IIC/IIB |
| IECEx (Données de sécurité) | IECEx SIR 13.0089X; Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs;Ex nA [nL] IIC T4 Gc; Ex ic IIC T4 Gc, FISCO ic |
| Choc (Données de sécurité) | 30g, 11 ms |
| UNSPSC 12.01 (ETIM) | 39121008 |
| numéro de tarif douanier | 85369095 |
| UNSPSC 7.0901 (ETIM) | 39121008 |
| Altitude (Dimensions) | 2000 m |
| UL, États-Unis (Données de sécurité) | Class I, Zone 2; AEx nA[ic] IIC T4, Entity/FISCO spursClass I, Div. 2, Groups A, B, C, D; T4 |
| ATEX (Interface série) | Sira 13ATEX4247X; II 3(3)GEx nA [ic] IIC T4 Gc, Entity/FISCO ic spursEx nA [nL] IIC T4 Gc; II 3G Ex ic IIC T4 Gc, FISCO ic |
| Groupe (interface série) | IIC/IIB |
| IECEx (interface série) | IECEx SIR 13.0089X; Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs;Ex nA [nL] IIC T4 Gc; Ex ic IIC T4 Gc, FISCO ic |
| Conformité (données de sécurité) | CE-compliant, additionally EN 61326 |
| Désignation (Données de sécurité) | Standards/regulations |
| MTTF (conditions ambiantes) | 723 Years (25 degrees C) |
| Interface 1 (Alimentation électrique) | Foundation Fieldbus and PROFIBUS PA Segment |
| Type de test (Données de sécurité) | Corrosive resistance in acc. to ANSI-ISA 71.04-1985 - Severity level G3 |
| UL, États-Unis (interface série) | Class I, Zone 2; AEx nA[ic] IIC T4, Entity/FISCO spursClass I, Div. 2, Groups A, B, C, D; T4 |
| Nombre de ports (Alimentation) | 8 |
| Inductance Li (Alimentation) | 4 µH |
| UL, États-Unis (Conditions ambiantes) | ANSI/UL 61010-1 |
| eCl@ss 4.0 (Classifications) | 27250203 |
| eCl@ss 4.1 (Classifications) | 27250203 |
| eCl@ss 5.0 (Classifications) | 27250203 |
| eCl@ss 5.1 (Classifications) | 27259200 |
| eCl@ss 6.0 (Classifications) | 27242600 |
| eCl@ss 7.0 (Classifications) | 27242610 |
| eCl@ss 8.0 (Classifications) | 27242610 |
| eCl@ss 9.0 (Classifications) | 27242610 |
| CSA, États-Unis/Canada (Données de sécurité) | Class I, Div. 2, Groups A, B, C, D;Ex nA [nL] IIC T4; Class I, Zone 2, AEx nA [nC] IIC T4 |
| Courant de sortie (Alimentation) | 38 mA |
| Dessin dimensionnel (Dessins) | |
| Plage de tension d'alimentation (Général) | 10.6 V DC ... 32 V DC (input on trunk line side) |
| Poids net (conditions ambiantes) | 0 g |
| Conformité (conditions ambiantes) | CE-compliant, additionally EN 61326 |
| Méthode de connexion (Alimentation électrique) | Pluggable COMBICON screw connection for each spur |
| Degré de protection (Dimensions) | IP20 |
| Fondation Fieldbus (Données de sécurité) | FF-846 |
| Texte supplémentaire (interface série) | spur |
| CSA, États-Unis/Canada (interface série) | Class I, Div. 2, Groups A, B, C, D;Ex nA [nL] IIC T4; Class I, Zone 2, AEx nA [nC] IIC T4 |
| Tension d'entrée Ui (interface série) | 32 V (IIB (C/D)) |
| Normes/réglementations (Données de sécurité) | Shock and vibration in acc. with EN 61131-2 and EN 50178 |
| Résistance de terminaison (alimentation) | 100 Ω (external removable plug) |
| Vibrations (fonctionnement) (Données de sécurité) | 5g, 10 Hz ... 150 Hz |
| Poids par pièce (emballage exclu) | 200.000 g |
| Tension de sortie maximale Uo (Alimentation) | Uin(spur) |
| Tension nominale de sortie (alimentation) | ≤ 32 V (each spur) |
| Consommation électrique typique (Général) | 6.5 mA |
| Position de montage (conditions ambiantes) | On horizontal and vertical DIN rail NS 35 in acc. with EN 60715 |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Puissance de sortie maximale Po (interface série) | 1.792 W |
| Fondation Fieldbus (Conditions ambiantes) | FF-846 |
| Courant de sortie maximal Io (interface série) | 56 mA (spur) |
| Tension de sortie maximale Uo (interface série) | Uin(spur) |
| Section transversale du conducteur AWG max. (Général) | 12 |
| Section transversale du conducteur AWG min. (Général) | 24 |
| Température ambiante (fonctionnement) (Dimensions) | -50 °C ... 90 °C |
| Section transversale maximale du conducteur solide (Général) | 0.20 mm² |
| Section transversale minimale du conducteur solide (Général) | 2.50 mm² |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % (non-condensing) |
| Section du conducteur AWG max. (Alimentation électrique) | 12 |
| Section du conducteur AWG min. (Alimentation électrique) | 24 |
| Section transversale du conducteur flexible max. (Général) | 0.20 mm² |
| Section transversale du conducteur flexible min. (Général) | 2.50 mm² |
| Capacité externe maximale Co (interface série) | 80 nF |
| Inductance externe maximale Lo (interface série) | 0.26 mH |
| Section transversale maximale du conducteur solide (alimentation électrique) | 2.5 mm² |
| Section transversale minimale du conducteur solide (alimentation électrique) | 0.2 mm² |
| Dessin dimensionnel. L'image montre le FB-12SP (Dessins). | |
| Température ambiante (stockage/transport) (Dimensions) | -50 °C ... 90 °C |
| Section du conducteur flexible max. (Alimentation électrique) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Alimentation électrique) | 0.2 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Données de sécurité) | V0 |
| Section maximale du conducteur AWG, flexible (Général) | 12 |
| Section minimale du conducteur AWG, flexible (Général) | 24 |
| Humidité admissible (stockage/transport) (Dimensions) | non-condensing |
Description du produit
Equipment coupler for Foundation Fieldbus and PROFIBUS PA with clamping connections for eight splice taps with fieldbus terminal equipment.
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Dimensional drawingImage shows FB-12SP
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
