FFKDSA1/V1-5,08-4 MCSVT/GY

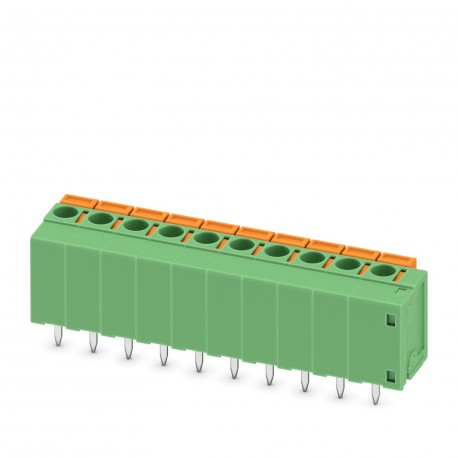

FFKDSA1/V1-5,08- 4 MCSVT/GY 1716468 PHOENIX CONTACT Terminal for printed circuit board, rated voltage: 320 V..
$0.00USD
3031 en stock
Spécifications clés
:0.2 mm² / flexible / > 10 N
Lien:Push-in spring connection
Étape:5.08 mm
note:Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| Lien | Push-in spring connection |
| Étape | 5.08 mm |
| note | Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201 |
| taper | Modular PCB terminal block |
| Résultat | Test passed |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Fréquence | 10 - 150 - 10 Hz |
| Conditionnement | Packed in carton |
| Largeur [w] | 22.82 mm |
| Hauteur [h] | 17 mm |
| Longueur [l] | 12.7 mm |
| Disposition des broches | Linear Pinning |
| Tailles de tige | 0.5 x 1 mm |
| Vitesse de balayage | 1 octave/min |
| Température | 850 °C |
| Accélération | 5g (60.1 Hz ... 150 Hz) |
| Couleur (boîtier) | multicolor () |
| Gamme de produits | COMBICON Terminals S |
| Type de produit | PCB terminal block |
| Diamètre d'alésage | 1.3 mm |
| Type de montage | Wave Soldering |
| Analyse d'article | 00 |
| Nombre de lignes | 1 |
| Famille de produits | FFKDS(A)/V1 |
| Distance de la tige | 7.62 mm |
| Finition de surface | Galvanic tin plating |
| Nombre de poteaux | 4 |
| Instructions du test | X, Y, and Z axis |
| Matériaux de contact | Cu Alloy |
| Courant nominal entrant | 15 A |
| Tension nominale UN | 400 V |
| Spécifications de test | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Dessin coté | |
| Hauteur d'installation | 13.6 mm |
| matériau isolant | PA |
| Nombre de potentiels | 4 |
| Section transversale nominale | 1.5 mm² |
| Nombre de connexions | 4 |
| Tension de dimensionnement (II/2) | 630 V |
| Longueur de la tige de soudure [P] | 3.4 mm |
| Couleur (élément moteur) | Orange (2003) |
| Tension de dimensionnement (III/2) | 400 V |
| Tension de dimensionnement (III/3) | 250 V |
| Durée du test par essieu | 2.5 h |
| Durée de l'application | 5 s |
| Groupe de matériaux isolants | The |
| CTI selon la norme IEC 60112 | 600 |
| Section transversale du conducteur AWG | 24 ... 16 |
| Tension d'impulsion nominale (II/2) | 4 kV |
| Valeur minimale de fuite (II/2) | 3.2 mm |
| Tension d'impulsion nominale (III/2) | 4 kV |
| Tension d'impulsion nominale (III/3) | 4 kV |
| Section transversale du conducteur rigide | 0.2 mm² ... 1.5 mm² |
| Dimensionnement de la tension d'impulsion (II/2) | 4 kV |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Valeur de ligne de fuite minimale (III/2) | 3 mm |
| Valeur de ligne de fuite minimale (III/3) | 3.2 mm |
| Tension d'isolement nominale (II/2) | 630 V |
| Dimensionnement de la tension d'impulsion (III/2) | 4 kV |
| Dimensionnement de la tension d'impulsion (III/3) | 4 kV |
| Température ambiante (de fonctionnement) | -40 °C ... 105 °C (Depending on current flow curve/derating curve) |
| Tension d'isolement nominale (III/2) | 400 V |
| section transversale du conducteur flexible | 0.2 mm² ... 1.5 mm² |
| Exigence de vérification du chauffage | The sum of the ambient temperature and the heating of the PCB terminal should not exceed the upper limit of the temperature. |
| Tension d'isolation nominale (III/3) | 250 V |
| Longueur de la section à dénuder | 10 mm |
| Nombre de broches de soudage par potentiel | 2 |
| Zone de soudure de surface métallique (couche intermédiaire) | Nickel (2 - 3 μm Ni) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Classe de combustibilité selon la norme UL 94 | V0 |
| Humidité relative (transport et stockage) | 30 % ... 70 % |
| Zone de soudage de surface métallique (couche superficielle) | Tin (5 - 7 μm Sn) |
| Point de connexion de surface métallique (couche intermédiaire) | Nickel (2 - 3 μm Ni) |
| Résistance d'isolement entre pôles contigus | > 5 MΩ |
| Surface métallique, point de connexion (couche superficielle) | Tin (5 - 7 μm Sn) |
| Valeur minimale de fuite - plage non homogène (II/2) | 3 mm |
| Valeur minimale de fuite - plage non homogène (III/2) | 3 mm |
| Valeur de dégagement minimale - plage non homogène (III/3) | 3 mm |
| Résistance aux courants de surface (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Température d'essai de dureté Brinell selon la norme EN 60695-10-2 | 125 °C |
| Température d'allumage du filament GWIT selon la norme EN 60695-2-13 | 775 |
| Indice d'inflammabilité du filament GWFI selon la norme EN 60695-2-12 | 850 |
| Section transversale du conducteur flexible avec cosse montée et collier en plastique | 0.25 mm² ... 1.5 mm² |
| Section transversale du conducteur flexible avec cosse de câble sans collerette en plastique | 0.25 mm² ... 1.5 mm² |
| Section transversale du conducteur / type de conducteur / valeur nominale de la force de traction / valeur réelle | 0.2 mm² / rigid / > 10 N |
Description du produit
Terminal block for printed circuit board, nominal current: 15 A, nominal voltage (III/2): 400 V, nominal cross-section: 1.5 mm², number of potentials: 4, number of rows: 1, number of poles per row: 4,
