FK-MCP 1,5/ 9-ST-3,81-LR

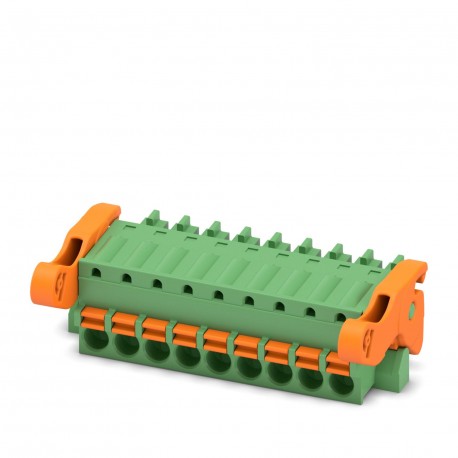

FK-MCP 1,5/ 9-ST-3,81-LR 1817495 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
3069 en stock
Spécifications clés
GTIN:4046356756839
Clé de commande:1817495
page du catalogue:Page 199 (C-1-2013)
Unité d'emballage:50 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356756839 |
| Clé de commande | 1817495 |
| page du catalogue | Page 199 (C-1-2013) |
| Unité d'emballage | 50 pc |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | Cross section: 1.5 mm²; Length: 8 mm ... 9 mm |
| numéro de tarif douanier | 85366990 |
| Argumentaire (Données commerciales clés) | 3.81 mm |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Longueur de dénudage (Dimensions) | 9 mm |
| (Spécifications relatives aux viroles) | CUL |
| Méthode de connexion (Dimensions) | Push-in spring connection |
| Gamme d'articles (Dimensions) | FK-MCP 1,5/..-ST-LR |
| Courant nominal IN (Dimensions) | 8 A |
| Matériau isolant (Dimensions) | PA |
| Nombre de positions (Dimensions) | 9 |
| Dimension a (Données commerciales clés) | 30.48 mm |
| Courant de charge maximal (Dimensions) | 8 A (with 1.5 mm² conductor cross section) |
| Tension nominale (II/2) (Dimensions) | 320 V |
| Largeur [ w ] (Données commerciales clés) | 41.22 mm |
| Hauteur [ h ] (Données commerciales clés) | 14.22 mm |
| Longueur [ l ] (Données commerciales clés) | 27.4 mm |
| Section nominale (Dimensions) | 1.5 mm² |
| Tension nominale (III/2) (Dimensions) | 160 V |
| Rated voltage (III/3) (Dimensions) | 160 V |
| Poids par pièce (emballage exclu) | 8.940 g |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Groupe de matériaux isolants (Dimensions) | I |
| Calibre cylindrique interne (Dimensions) | A1 |
| Tension de surtension nominale (II/2) (Dimensions) | 2.5 kV |
| Tension de surtension nominale (III/2) (Dimensions) | 2.5 kV |
| Tension de surtension nominale (III/3) (Dimensions) | 2.5 kV |
| Section transversale du conducteur AWG max. (Général) | 16 |
| Section transversale du conducteur AWG min. (Général) | 26 |
| Section transversale maximale du conducteur solide (Général) | 1.5 mm² |
| Section transversale minimale du conducteur solide (Général) | 0.14 mm² |
| Raccordement conforme aux normes (Dimensions) | EN-VDE |
| Pince à sertir recommandée (Données de connexion) | 1212034 CRIMPFOX 6 |
| Section transversale du conducteur flexible max. (Général) | 1.5 mm² |
| Section transversale du conducteur flexible min. (Général) | 0.14 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Dimensions) | V0 |
| Raccordement conforme à la norme (Spécifications des embouts) | EN-VDE |
| Indice d'inflammabilité selon la norme UL 94 (Spécifications relatives aux embouts) | V0 |
| Embouts sans collerette isolante, selon DIN 46228‑1 (Données de connexion) | Cross section: 0.25 mm²; Length: 7 mm ... 9 mm |
| Section du conducteur flexible, avec virole à manchon plastique max. (Général) | 0.75 mm² |
| Section du conducteur flexible, avec virole à manchon plastique min. (Général) | 0.25 mm² |
| Section du conducteur flexible, avec virole sans manchon plastique max. (Général) | 1.5 mm² |
| Section du conducteur flexible, avec virole sans manchon plastique min. (Général) | 0.25 mm² |
Description du produit
Connector for printed circuit board, nominal section: 1.5 mm², color: green, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Tin, contact type: Female, number of potentials: 9,
