En stock Produit phare
FKDSO 2,5/ 4-R KMGY TP:1-4

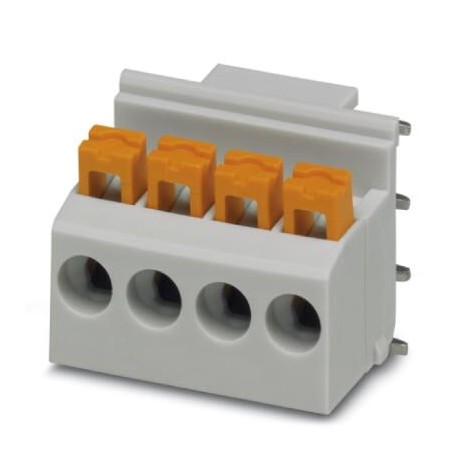

FKDSO 2,5/ 4-R KMGY TP:1-4 1129468 PHOENIX CONTACT PCB terminal block, nominal current: 22 A, rated voltage ..
$0.00USD
4170 en stock
Spécifications clés
GTIN:4063151057978
Clé de commande:1129468
(Dessins):
Unité d'emballage:1
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4063151057978 |
| Clé de commande | 1129468 |
| (Dessins) | |
| Unité d'emballage | 1 |
| Terrain (Dessins) | 5 mm |
| ETIM 5.0 (eCl@ss) | EC002643 |
| numéro de tarif douanier | 85369010 |
| (Conditions ambiantes) | Test passed |
| Type de montage (dessins) | Wave soldering |
| Remarque (Capacité de connexion) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Nombre de niveaux (dessins) | 1 |
| Méthode de connexion (dessins) | Push-in spring connection |
| Gamme d'articles (Dessins) | FKDSO 2,5/..-R |
| eCl@ss 8.0 (Classifications) | 27440401 |
| eCl@ss 9.0 (Classifications) | 27440401 |
| Tension nominale (Propriétés de l'élément) | 250 V |
| Nombre de positions (tirages) | 4 |
| Nombre de potentiels (dessins) | 4 |
| Nombre de connexions (dessins) | 4 |
| Spécifications (Tests électriques) | IEC 60947-1:2007-06 + A1:2010-12 |
| Spécifications de test (test d'arrachement) | IEC 60947-7-4 |
| (Méthode de terminaison et de connexion) | 4 mm² / flexible / > 60 N |
| Brève description de l'article (Dessins) | PCB terminal block |
| Matériau de contact (Capacité de connexion) | Cu alloy |
| Dimensions des broches (Données du matériau - boîtier) | 0.8 x 1 mm |
| Longueur de dénudage (paramètres électriques) | 10 mm |
| Méthode de connexion (paramètres électriques) | Push-in spring connection |
| Matériau isolant (Données sur le matériau - contact) | PA |
| Tension de surtension nominale (II/2) (Tests électriques) | 4 kV |
| Caractéristiques de surface (Capacité de connexion) | Tin-plated |
| Tension de surtension nominale (III/2) (Tests électriques) | 4 kV |
| Tension de surtension nominale (III/3) (Tests électriques) | 4 kV |
| Nombre de pièces par paquet (Dimensions du produit) | 50 |
| Test d'arrachement (méthode de terminaison et de connexion) | IEC 60999-1:1999-11 |
| Tension d'isolement nominale (II/2) (Essais électriques) | 630 V |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | I |
| Tension d'isolement nominale (III/2) (Essais électriques) | 250 V |
| Tension d'isolement nominale (III/3) (Essais électriques) | 250 V |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 600 |
| Distances d'isolement et lignes de fuite (essais électriques) | IEC 60947-1:2007-06 + A1:2010-12 |
| Résultat (Courbes de capacité de charge actuelle / de déclassement) | Test passed |
| Section transversale d'un conducteur solide (paramètres électriques) | 0.2 mm² ... 2.5 mm² |
| Spécifications (Dégagements d'air et distances de fuite) | IEC 60947-7-4 |
| Température ambiante (assemblage) (Informations sur l'emballage) | -5 °C ... 100 °C |
| Courant nominal (Essais mécaniques conformes à la norme) | 22 A |
| Température ambiante (fonctionnement) (Informations sur l'emballage) | -40 °C ... 105 °C (Depending on the current carrying capacity/derating curve) |
| Amplitude (Courbes de capacité de transport de courant / de déclassement) | 0.35 mm (10 - 60.1 Hz) |
| Unités d'emballage nominales (Dimensions du produit) | Pcs. |
| Fréquence (Courbes de capacité de transport de courant / de déclassement) | 10 - 150 - 10 Hz |
| Section transversale du conducteur flexible (paramètres électriques) | 0.2 mm² ... 2.5 mm² |
| Valeur minimale de la distance de fuite (II/2) (Essais électriques) | 3.2 mm |
| Vitesse de balayage (Courbes de capacité de charge actuelle / de déclassement) | 1 octave/min |
| Accélération (Courbes de capacité de charge/déclassement) | 5 g (60.1 - 150 Hz) |
| Valeur minimale de la distance de fuite (III/2) (Essais électriques) | 1.25 mm |
| Valeur minimale de la distance de fuite (III/3) (Essais électriques) | 3.2 mm |
| Section transversale du conducteur AWG / kcmil (paramètres électriques) | 24 ... 14 |
| Spécifications (Courbes de capacité de transport de courant / de déclassement) | IEC 60068-2-6:2007-12 |
| Contrôle des dommages et du relâchement du conducteur (conditions ambiantes) | IEC 60999-1:1999-11 |
| Zone de soudure de la surface métallique (couche supérieure) (Capacité de connexion) | Tin (5 - 7 µm Sn) |
| Point de connexion de surface métallique (couche supérieure) (Capacité de connexion) | Tin (5 - 7 µm Sn) |
| Tension nominale (III/2) (Essais mécaniques selon la norme) | 250 V |
| Température ambiante (stockage/transport) (Informations sur l'emballage) | -40 °C ... 55 °C |
| Section transversale du conducteur (Essais mécaniques conformes à la norme) | 2.5 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| Dégagement minimal - champ non homogène (II/2) (Essais électriques) | 3 mm |
| Dégagement minimal - champ non homogène (III/2) (Essais électriques) | 3 mm |
| Dégagement minimal - champ non homogène (III/3) (Essais électriques) | 3 mm |
| Tension de surtension nominale (III/2) (Tests mécaniques selon la norme) | 4 kV |
| Durée du test par axe (Courbes de capacité de transport de courant / de déclassement) | 2.5 h |
| Section transversale du conducteur / type de conducteur / force de traction (méthode de terminaison et de connexion) | 0.2 mm² / solid / > 10 N |
| Section transversale du conducteur, flexible, avec virole, avec gaine plastique (Paramètres électriques) | 0.25 mm² ... 2.5 mm² |
| Section transversale du conducteur flexible, avec virole sans gaine plastique (Paramètres électriques) | 0.25 mm² ... 2.5 mm² |
| 2 conducteurs de même section, multibrins, avec cosses doubles gainées de plastique (Paramètres électriques) | 0.5 mm² ... 1.5 mm² |
Description du produit
Terminal block for printed circuit board, nominal current: 22 A, nominal voltage (III/2): 250 V, nominal section: 2.5 mm², number of potentials: 4, number of rows: 1, number of poles per row: 4, famil
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
DiagramType: FKDSO 2,5/...-L(R)Tested according to DIN EN 60512-5-2:2003-01Reduction factor = 1Number of positions: 4
