En stock Produit phare

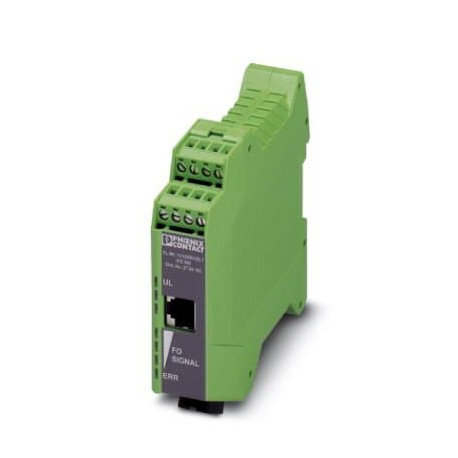

FL MC EF 660 SCRJ
FL MC EF 660 SCRJ 2702944 PHOENIX CONTACT FO converter, for converting 100Base-T to polymer and PCF fiber (6..
$0.00USD
4303 en stock
Spécifications clés
GTIN:4055626431260
Clé de commande:2702944
(Général):18 V DC ... 32 V DC (as an alternative or redundant, via backplane bus contact and system current supply)
(Dessins):
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626431260 |
| Clé de commande | 2702944 |
| (Général) | 18 V DC ... 32 V DC (as an alternative or redundant, via backplane bus contact and system current supply) |
| (Dessins) | |
| page du catalogue | Page 351 (C-6-2019) |
| Profondeur (Remarque) | 114.5 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 22.5 mm |
| Hauteur (Remarque) | 99 mm |
| Légende (Note) | Slim design |
| Pays d'origine | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC001467 |
| ETIM 6.0 (eCl@ss) | EC001467 |
| ETIM 7.0 (eCl@ss) | EC001467 |
| (Interface série) | PCF fiber |
| numéro de tarif douanier | 85176200 |
| (Conditions ambiantes) | 204 Years (SN 29500 standard, temperature 40 °C, operating cycle 100 % (7 days a week, 24 hours a day)) |
| Altitude (Dimensions) | ≤ 5000 m (For restrictions, see the manufacturer's declaration for altitude operation) |
| (Conformité/homologations) | EN 61000-4-6 |
| Diagramme fonctionnel (dessins) | |
| MTTF (conditions ambiantes) | 929 Years (SN 29500 standard, temperature 25 °C, operating cycle 21 % (5 days a week, 8 hours a day)) |
| Couleur (conditions ambiantes) | green |
| Dessin coté (Remarque) | |
| Interface 1 (Alimentation électrique) | Ethernet interface, 100Base-T(X) according to IEEE 802.3u |
| Méthode de connexion (Générale) | Plug-in screw terminal block (COMBICON), redundancy possible |
| Liaison via (Alimentation électrique) | Link fault pass through |
| Nombre de ports (Alimentation) | 1 |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Circuit de protection (Général) | Reverse polarity protection |
| eCl@ss 7.0 (Classifications) | 19170114 |
| eCl@ss 9.0 (Classifications) | 19170114 |
| Désignation (Sorties numériques) | Corrosive gas test |
| Longueur d'onde (interface série) | 660 nm |
| Signal (Conformité/homologations) | ± 1 kV (Shielded cable) |
| Plage de tension d'alimentation (Général) | 18 V DC ... 32 V DC (via pluggable COMBICON screw terminal block) |
| Poids net (conditions ambiantes) | 172.7 g |
| Commentaires (Conformité/homologations) | Criterion B |
| Méthode de connexion (Alimentation électrique) | RJ45 socket, shielded |
| Identification (Sorties numériques) | ISA-S71.04-1985 G3 Harsh Group A |
| Degré de protection (Dimensions) | IP20 |
| Consommation de courant maximale (Général) | 100 mA (24 V DC) |
| Nom de la sortie (Interface optique FO) | Relay output |
| Longueur de transmission (Alimentation électrique) | 100 m (shielded twisted pair) |
| Support de transmission (Alimentation électrique) | Copper |
| Restriction d'utilisation (dessins) | EMC: class A product, see manufacturer's declaration in the download area |
| Type de contact (interface optique FO) | N/O contact |
| Désignation (Conformité/homologations) | Air clearances and creepage distances |
| Résultat du test (Conformité/homologations) | 15g, 11 ms period, half-sine shock pulse |
| Méthode de connexion (interface série) | SC-RJ |
| Type de test (Conformité/homologations) | Shock in acc. with EN 60068-2-27/IEC 60068-2-27 |
| Poids par pièce (emballage exclu) | 160.000 g |
| Matériau du boîtier (conditions ambiantes) | PA V0 |
| Consommation électrique typique (Général) | ≤ 85 mA (24 V DC) |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Support de transmission (interface série) | Polymer fiber |
| Gamme de fréquences (Conformité/homologations) | 0.15 MHz ... 80 MHz |
| Nombre de sorties (interface optique FO) | 2 |
| Rejet par contact (Conformité/approbations) | ± 6 kV (Test Level 3) |
| Isolation électrique (conditions ambiantes) | VCC // Ethernet |
| Rejet indirect (Conformité/approbations) | ± 6 kV |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 60 °C |
| Courant de commutation max. (Interface optique FO) | 1 A |
| Humidité admissible (fonctionnement) (Dimensions) | 10 % ... 95 % (non-condensing) |
| Schéma fonctionnel Éléments fonctionnels (Dessins) | |
| Normes/réglementations (Conformité/homologations) | EN 61000-6-4 |
| Capacité de transmission maximale (interface série) | max. -2 dBm ((980/1000 µm) static) |
| Capacité de transmission minimale (interface série) | min. -8 dBm ((980/1000 µm) static) |
| Sensibilité minimale du récepteur (interface série) | -23 dBm ((980/1000 µm) static) |
| Émission de bruit conduit (Conformité/homologations) | EN 61000-6-3 Class B, domain of use: residential and small commercial |
| Tension de commutation maximale (interface optique FO) | 60 V AC/DC |
| Compatibilité électromagnétique (conditions ambiantes) | Conformance with EMC Directive 2014/30/EU |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 70 °C |
| Compatibilité électromagnétique (Conformité/homologations) | Conformance with EMC Directive 2014/30/EU |
| Interface de données de tension de test/alimentation (conditions ambiantes) | 1500 V |
| Longueur de transmission incluant une réserve système de 3 dB (interface série) | 50 m (Polymer fiber with F-P 980/1000 230 dB/km) |
| Schéma de principe : Sens du signal pour la connexion fibre optique (Schémas) | |
| Exempt de substances susceptibles de nuire à l'application du revêtement (Conformité/homologations) | according to P-VW 3.10.7 57 65 0 VW-AUDI-Seat central standard |
Description du produit
Fiber optic converter, for conversion from 100Base-T to polymer fiber and PCF (660nm), SC-RJ fiber optic connection (PROFINET standard), rail mountable, 24VDC power supply
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Block diagram
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
