FL SWITCH SMN 8TX-PN

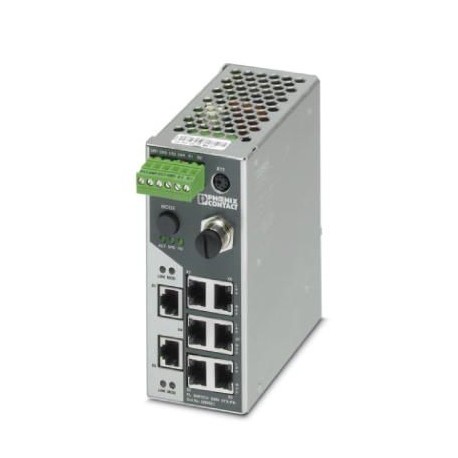

FL SWITCH SMN 8TX-PN 2989501 PHOENIX CONTACT Industrial Ethernet Switch
$0.00USD
3069 en stock
Spécifications clés
GTIN:4046356478281
Clé de commande:2989501
page du catalogue:Page 412 (C-6-2017)
Profondeur (Remarque):125 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356478281 |
| Clé de commande | 2989501 |
| page du catalogue | Page 412 (C-6-2017) |
| Profondeur (Remarque) | 125 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 57 mm |
| (Interfaces) | Fast Startup |
| Hauteur (Remarque) | 133 mm |
| (Tension d'alimentation) | 46.86 Years (SN 29500 standard, temperature 70 °C, operating cycle 100 % (7 days a week, 24 hours a day)) |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85176200 |
| MTTF (Tension d'alimentation) | 349.06 Years (SN 29500 standard, temperature 25 °C, operating cycle 21 % (5 days a week, 8 hours a day)) |
| Gestion (Interfaces) | Web-based management (HTTP) |
| Redondance (Interfaces) | MRP (Media Redundancy Protocol) |
| Type AX (Tension d'alimentation) | Book type |
| Longueur de dénudage (Général) | 7 mm |
| Méthode de connexion (Générale) | Screw connection |
| Poids net (tension d'alimentation) | 720 g |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Fonctions de base (Interfaces) | Store-and-forward switch complies with IEEE 802.3 4 priority classes in acc. with IEEE 802.1 P TCP/IP protocol, BootP-capable, port-mirroring, integrated web server function, multicast filtering, IGMP snooping, VLAN, Rapid Spanning Tree (RSTP), PROFINET Device, Media Redundancy Protocol (MRP). |
| Fonctions de filtrage (Interfaces) | Quality of Service (4 priority classes) |
| Type de montage (Tension d'alimentation) | DIN rail |
| Navigateurs compatibles (Interfaces) | Internet Explorer 5.5 or higher |
| Interface 1 (Conditions ambiantes) | Ethernet (RJ45) |
| Interface 5 (Conditions ambiantes) | Serial (RS-232) |
| Émission de bruit (Données de connexion) | EN 61000-6-4:2007 + A1:2011 |
| Immunité au bruit (Données de connexion) | EN 61000-6-2:2005 |
| Voyants LED de signalisation (conditions ambiantes) | Supply voltage, data transmission, error, link, activity |
| Fonctions supplémentaires (interfaces) | BootP |
| Degré de protection (Dimensions) | IP20 |
| Fonctions de diagnostic (interfaces) | RMON History |
| Nombre de ports (conditions ambiantes) | 8 (RJ45 ports) |
| Synchronisation temporelle (Interfaces) | SNTP |
| Profondeur en cascade (Fonctions de sécurité) | Network, linear, and star structure: any |
| Poids par pièce (emballage exclu) | 720.000 g |
| Pression d'air (fonctionnement) (Dimensions) | 86 kPa ... 108 kPa (2000 m above sea level) |
| Fonctionnement du périphérique PROFINET (Interfaces) | PROFINET device |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Méthode de connexion (conditions ambiantes) | RS-232-C, 6-pos. MINI-DIN socket (PS/2) |
| Classe de conformité PROFINET (Interfaces) | Conformance-Class B |
| Vitesse de transmission (conditions ambiantes) | 10/100 Mbps |
| Vibration (fonctionnement) (Données de connexion) | in acc. with IEC 60068-2-6: 5g, 150 Hz |
| Longueur de transmission (conditions ambiantes) | 100 m (per segment) |
| Physique de la transmission (conditions ambiantes) | Copper |
| Section transversale du conducteur AWG max. (Général) | 12 |
| Section transversale du conducteur AWG min. (Général) | 24 |
| Courant de commande de contact de signal (Interfaces) | 100 mA |
| Tension de commande des contacts de signal (Interfaces) | 24 V (typical) |
| Température ambiante (fonctionnement) (Dimensions) | 0 °C ... 55 °C (non-condensing) |
| Section transversale maximale du conducteur solide (Général) | 2.5 mm² |
| Section transversale minimale du conducteur solide (Général) | 0.2 mm² |
| Pression d'air (stockage/transport) (Dimensions) | 66 kPa ... 108 kPa (3500 m above sea level) |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % (non-condensing) |
| Indicateurs d'état et de diagnostic (Interfaces) | LEDs: US1, US2 (power supply), Fail (alarm contact), 2 LEDs per Ethernet port (Link and switchable Activity/Speed/Duplex) |
| Tension d'alimentation (paramètres d'extension du réseau) | 24 V DC (redundant) |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Ondulation résiduelle (Paramètres d'extension du réseau) | 3.6 VPP(within the permitted voltage range) |
| Section transversale du conducteur flexible max. (Général) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Général) | 0.2 mm² |
| Compatibilité électromagnétique (Données de connexion) | Conformance with EMC Directive 2014/30/EU |
| Protocole de découverte de la couche liaison (LLDP) (Fonction) | As per protocol 802.2 |
| Vibrations (stockage/transport) (Données de connexion) | 5g, 150 Hz, in acc. with IEC 60068-2-6 |
| Consommation actuelle (paramètres d'extension du réseau) | 320 mA |
| Note sur la méthode de connexion (conditions ambiantes) | Auto negotiation and autocrossing |
| Plage de tension d'alimentation (paramètres d'extension du réseau) | 18 V DC ... 32 V DC |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Humidité admissible (stockage/transport) (Dimensions) | 5 % ... 95 % (non-condensing) |
| Consommation électrique typique (paramètres d'extension du réseau) | 250 mA (at US= 24 V DC) |
| Longueur maximale du conducteur (paire torsadée) (Fonctions de sécurité) | 100 m |
| Exempt de substances susceptibles de nuire à l'application du revêtement (Données de connexion) | Yes |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
