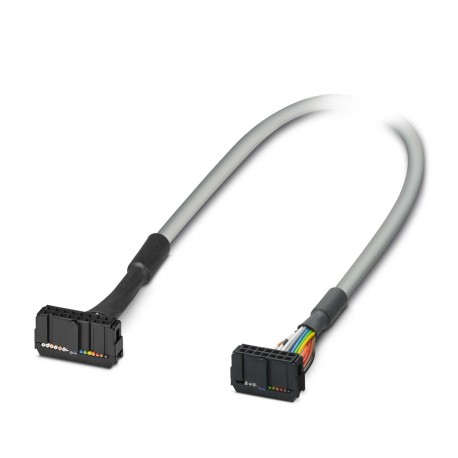

FLK 14/16/EZ-DR/HF/ 200/S7
FLK 14/16/EZ-DR/HF/ 200/S7 2296948 PHOENIX CONTACT Cable
$0.00USD
3947 en stock
Spécifications clés
:-10 °C ... 70 °C (flexible installation)
rouge:IDC/FLK16 (12) = IDC/FLK14 (3)
bleu:IDC/FLK16 (4) = IDC/FLK14 (7)
gris:IDC/FLK16 (9) = IDC/FLK14 (9)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| -10 °C ... 70 °C (flexible installation) | |
| rouge | IDC/FLK16 (12) = IDC/FLK14 (3) |
| bleu | IDC/FLK16 (4) = IDC/FLK14 (7) |
| gris | IDC/FLK16 (9) = IDC/FLK14 (9) |
| Pas | 2.54 mm |
| noir | IDC/FLK16 (16) = IDC/FLK14 (1) |
| brun | IDC/FLK16 (14) = IDC/FLK14 (2) |
| vert | IDC/FLK16 (6) = IDC/FLK14 (6) |
| blanc | IDC/FLK16 (1) = IDC/FLK14 (10) |
| orange | IDC/FLK16 (10) = IDC/FLK14 (4) |
| violet | IDC/FLK16 (2) = IDC/FLK14 (8) |
| jaune | IDC/FLK16 (8) = IDC/FLK14 (5) |
| Altitude | ≤ 2000 m |
| Protégé | no |
| blanc-rouge | IDC/FLK16 (13) = IDC/FLK14 (13) |
| Type de câble | Cable for one module |
| blanc-noir | IDC/FLK16 (11) = IDC/FLK14 (11) |
| blanc-brun | IDC/FLK16 (3) = IDC/FLK14 (12) |
| longueur du câble | 2 m |
| Sans halogène | yes |
| Type de produit | System cable |
| blanc-orange | IDC/FLK16 (5) = IDC/FLK14 (14) |
| Type de conducteur | Assembled, halogen-free round cable |
| ligne de signal AWG | 26 |
| Révision de l'article | 04 |
| résistance du câble | ≤ 145 Ω/km (20 °C) |
| résistance à la flamme | IEC 60332-1-2 (raw cable) |
| Méthode de connexion | IDC/FLK socket strip |
| Résistance à l'huile | can withstand occasional splashes (raw cable) |
| Matériau conducteur | Tin-plated Cu litz wires |
| Notes sur le fonctionnement | For proper use, the specifications of the installation directive (see Downloads) must be observed. For applications or use with third-party products, the specifications, and the safety and warning instructions of the respective third-party manufacturer must also be met. |
| Nombre de positions | 14 |
| Degré de protection | IP00 |
| résistance d'isolation | ≥ 20 MΩ*km (20 °C) |
| Nombre de connexions | 1 |
| Gaine externe, couleur | gray |
| Mode de fonctionnement nominal | 100% operating factor |
| Tension de fonctionnement (CA) | ≤ 30 V AC |
| Tension de fonctionnement (CC) | ≤ 60 V DC |
| Gaine extérieure, matériau | halogen-free (type 2) |
| Section transversale du conducteur | 14x 0.14 mm² |
| diamètre extérieur du câble | 5.80 mm ±0.4 mm |
| Courant (par trajet, 50 °C) | ≤ 1 A (Uncoiled, see derating) |
| Courant (par trajet, 70 °C) | ≤ 0.6 A (Uncoiled, see derating) |
| Cycles d'insertion/retrait | > 50 |
| Diamètre du fil, isolation comprise | 1 mm ±0.03 mm |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (fixed installation) |
| Ligne de signal à structure conductrice | 7x 0.16 mm |
| capacité de charge dynamique (flexion) | Max. bending cycles: 5000 (at a radius of ≥ 15x outside diameter) |
| Connexion conforme aux normes | based on IEC 60603-13 |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Rayon de courbure minimal, installation fixe | 50 mm |
| Degré de protection (Emplacement d'installation) | ≥ IP54 (Installation location) |
| Rayon de courbure minimal, installation mobile | 93 mm |
Description du produit
Halogen-free round cable; control: SIMATIC® TOP connect; Connection 1: Female IDC/FLK connection (1x 16-poles); Connection 2: IDC/FLK Connection Female (1x 14-pole); Cable length: 2 m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
