En stock Produit phare
FLK 34/EZ-DR/ 50/KONFEK
FLK 34/EZ-DR/ 50/KONFEK 2299479 PHOENIX CONTACT Cable
$0.00USD
3854 en stock
Spécifications clés
:-10 °C ... 70 °C (flexible installation)
rouge:IDC/FLK34 (3) = IDC/FLK34 (3)
bleu:IDC/FLK34 (7) = IDC/FLK34 (7)
gris:IDC/FLK34 (9) = IDC/FLK34 (9)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| -10 °C ... 70 °C (flexible installation) | |
| rouge | IDC/FLK34 (3) = IDC/FLK34 (3) |
| bleu | IDC/FLK34 (7) = IDC/FLK34 (7) |
| gris | IDC/FLK34 (9) = IDC/FLK34 (9) |
| Pas | 2.54 mm |
| noir | IDC/FLK34 (1) = IDC/FLK34 (1) |
| brun | IDC/FLK34 (2) = IDC/FLK34 (2) |
| vert | IDC/FLK34 (6) = IDC/FLK34 (6) |
| blanc | IDC/FLK34 (10) = IDC/FLK34 (10) |
| orange | IDC/FLK34 (4) = IDC/FLK34 (4) |
| violet | IDC/FLK34 (8) = IDC/FLK34 (8) |
| jaune | IDC/FLK34 (5) = IDC/FLK34 (5) |
| Altitude | ≤ 2000 m |
| Protégé | no |
| brun-rouge | IDC/FLK34 (21) = IDC/FLK34 (21) |
| vert-rouge | IDC/FLK34 (31) = IDC/FLK34 (31) |
| blanc-rouge | IDC/FLK34 (13) = IDC/FLK34 (13) |
| Type de câble | 34X0.14 [PVC] |
| brun-bleu | IDC/FLK34 (25) = IDC/FLK34 (25) |
| brun-gris | IDC/FLK34 (27) = IDC/FLK34 (27) |
| vert-bleu | IDC/FLK34 (33) = IDC/FLK34 (33) |
| blanc-bleu | IDC/FLK34 (17) = IDC/FLK34 (17) |
| blanc-gris | IDC/FLK34 (19) = IDC/FLK34 (19) |
| brun-noir | IDC/FLK34 (20) = IDC/FLK34 (20) |
| brun-vert | IDC/FLK34 (24) = IDC/FLK34 (24) |
| brun-blanc | IDC/FLK34 (28) = IDC/FLK34 (28) |
| vert-noir | IDC/FLK34 (29) = IDC/FLK34 (29) |
| vert-brun | IDC/FLK34 (30) = IDC/FLK34 (30) |
| blanc-noir | IDC/FLK34 (11) = IDC/FLK34 (11) |
| blanc-brun | IDC/FLK34 (12) = IDC/FLK34 (12) |
| blanc-vert | IDC/FLK34 (16) = IDC/FLK34 (16) |
| longueur du câble | 0.5 m |
| Sans halogène | no |
| Type de produit | System cable |
| Style UL AWM | 2464/1061 |
| brun-orange | IDC/FLK34 (22) = IDC/FLK34 (22) |
| brun-violet | IDC/FLK34 (26) = IDC/FLK34 (26) |
| brun-jaune | IDC/FLK34 (23) = IDC/FLK34 (23) |
| vert-orange | IDC/FLK34 (32) = IDC/FLK34 (32) |
| vert-violet | IDC/FLK34 (34) = IDC/FLK34 (34) |
| blanc-orange | IDC/FLK34 (14) = IDC/FLK34 (14) |
| blanc-violet | IDC/FLK34 (18) = IDC/FLK34 (18) |
| blanc-jaune | IDC/FLK34 (15) = IDC/FLK34 (15) |
| Type de conducteur | Round cable set |
| ligne de signal AWG | 26 |
| Révision de l'article | 05 |
| résistance du câble | ≤ 145 Ω/km (20 °C) |
| résistance à la flamme | IEC 60332-1-2 (raw cable) |
| Méthode de connexion | IDC/FLK socket strip |
| Résistance à l'huile | can withstand occasional splashes (raw cable) |
| Matériau conducteur | Tin-plated Cu litz wires |
| Notes sur le fonctionnement | For proper use, the specifications of the installation directive (see Downloads) must be observed. For applications or use with third-party products, the specifications, and the safety and warning instructions of the respective third-party manufacturer must also be met. |
| Nombre de positions | 34 |
| Degré de protection | IP00 |
| résistance d'isolation | ≥ 20 MΩ*km (20 °C) |
| Nombre de connexions | 1 |
| Gaine externe, couleur | gray |
| Mode de fonctionnement nominal | 100% operating factor |
| Tension de fonctionnement (CA) | ≤ 30 V AC |
| Tension de fonctionnement (CC) | ≤ 60 V DC |
| Gaine extérieure, matériau | Semi-rigid PVC |
| Section transversale du conducteur | 34x 0.14 mm² |
| diamètre extérieur du câble | 8.70 mm ±0.3 mm |
| Courant (par trajet, 50 °C) | ≤ 1 A (Uncoiled, see derating) |
| Courant (par trajet, 70 °C) | ≤ 0.6 A (Uncoiled, see derating) |
| Cycles d'insertion/retrait | > 50 |
| Diamètre du fil, isolation comprise | 1 mm ±0.03 mm |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (fixed installation) |
| Ligne de signal à structure conductrice | 7x 0.16 mm |
| capacité de charge dynamique (flexion) | Max. bending cycles: 5000 (at a radius of ≥ 15x outside diameter) |
| Connexion conforme aux normes | based on IEC 60603-13 |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Rayon de courbure minimal, installation fixe | 72 mm |
| Degré de protection (Emplacement d'installation) | ≥ IP54 (Installation location) |
| Rayon de courbure minimal, installation mobile | 135 mm |
Description du produit

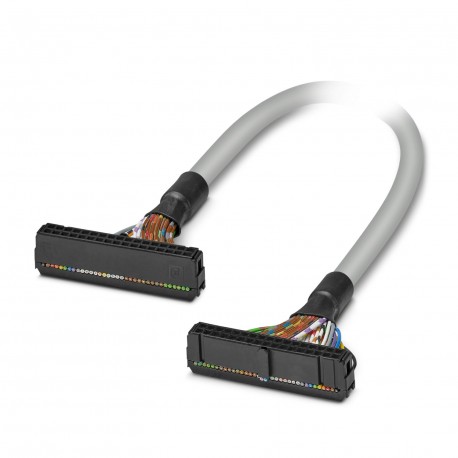

Ready-made round cable; Connection 1: Female IDC/FLK connection (1x 34-poles); Connection 2: Female IDC/FLK connection (1x 34-poles); Cable length: 0.5 m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
