FLM BK PB M12 DI 8 M12-EF

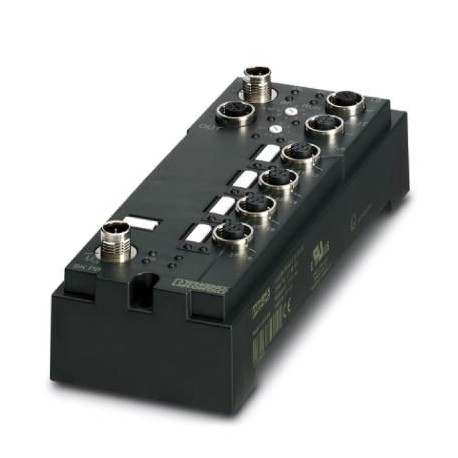

FLM BK PB M12 DI 8 M12-EF 2773377 PHOENIX CONTACT Bus coupler
$0.00USD
4883 en stock
Spécifications clés
GTIN:4046356583879
Clé de commande:2773377
page du catalogue:Page 211 (C-6-2017)
Profondeur (Remarque):50 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356583879 |
| Clé de commande | 2773377 |
| page du catalogue | Page 211 (C-6-2017) |
| Profondeur (Remarque) | 50 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 70 mm |
| Hauteur (Remarque) | 178 mm |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85176200 |
| Désignation (Générale) | PROFIBUS DP |
| Désignation (Interfaces) | Local bus gateway |
| Espacement des trous de perçage (Remarque) | 168 mm |
| Dessin coté (Remarque) | |
| Méthode de connexion (Générale) | M12 connector, B-coded |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Vitesse de transmission (Général) | 9.6 kbps ... 12 Mbps |
| Nombre de postes (Général) | 5 |
| Section de test (Entrées numériques) | To I/O 500 V AC |
| Méthode de connexion (Interfaces) | M12 connector, B-coded |
| Désignation (Portail de bus local) | UL |
| Poids net (conditions ambiantes) | 280 g |
| Vitesse de transmission (Interfaces) | 500 kbaud/2 Mbaud, can be selected |
| Affectation de zone d'adressage (Général) | 1 ... 126, adjustable |
| Degré de protection (Dimensions) | IP65/IP67 |
| Nom de l'entrée (Potentiels de ligne de champ) | Digital inputs |
| Temps de filtrage (potentiels de ligne de champ) | 3 ms |
| Type de montage (conditions ambiantes) | Wall mounting, optionally on mounting plate |
| Tension d'alimentation (passerelle de bus locale) | 24 V DC |
| Tension d'entrée (potentiels de ligne de champ) | 24 V DC |
| Poids par pièce (emballage exclu) | 280.000 g |
| Pression d'air (fonctionnement) (Dimensions) | 80 kPa ... 106 kPa (up to 2000 m above sea level) |
| Méthode de connexion (passerelle de bus locale) | M12 connector |
| Longueur maximale du bus local (Interfaces) | 20 m |
| (Alimentation pour l'électronique du module) | max. 600 mA |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Point de connexion désigné (Général) | Copper cable |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Nombre d'entrées (potentiels de ligne de champ) | 8 (double-occupancy) |
| Classe de protection (isolation électrique) | III, IEC 61140, EN 61140, VDE 0140-1 |
| Méthode de connexion (Potentiels de ligne de champ) | M12 connector |
| Plage de tension d'alimentation (passerelle de bus locale) | 18 V DC ... 30 V DC (including ripple) |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 60 °C |
| Technologie de connexion (potentiels de ligne) | 2, 3, 4-wire |
| Pression d'air (stockage/transport) (Dimensions) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Nombre maximal de périphériques de bus local (interfaces) | 16 |
| Restriction d'utilisation (Données commerciales clés) | 1 |
| Description de l'entrée (potentiels de ligne de champ) | IEC 61131-2 type 1 |
| Température ambiante (stockage/transport) (Dimensions) | -25 °C ... 85 °C |
| Plage de tension d'entrée : signal « 0 » (potentiels de ligne de champ) | -30 V DC ... 5 V DC |
| Plage de tension d'entrée « 1 » (potentiels de ligne) | 13 V DC ... 30 V DC |
| Humidité admissible (stockage/transport) (Dimensions) | 95 % |
| Raccordement conforme à la norme (isolation électrique) | CUL |
| Alimentation électrique UL (Alimentation pour modules électroniques) | 24 V DC |
| Alimentation électrique US (Alimentation pour l'électronique des modules) | 24 V DC |
| Alimentation électrique conforme aux normes UL (Alimentation électrique pour l'électronique des modules) | max. 4 A |
| Alimentation électrique aux États-Unis (Alimentation électrique pour l'électronique des modules) | max. 4 A |
| Consommation électrique selon UL (Alimentation électrique pour l'électronique des modules) | max. 100 mA (At 2 Mbaud) |
| Consommation électrique aux États-Unis (Alimentation électrique pour l'électronique des modules) | typ. 15 mA (plus power supply for sensors) |
Description du produit
The PROFIBUS bus coupler opens a local bus for up to 16 standard or PCP participants. Other functions: I&M functions, 8 digital inputs, accurate diagnostics per channel, dynamic configuration, short-c
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
