FLT 100-260

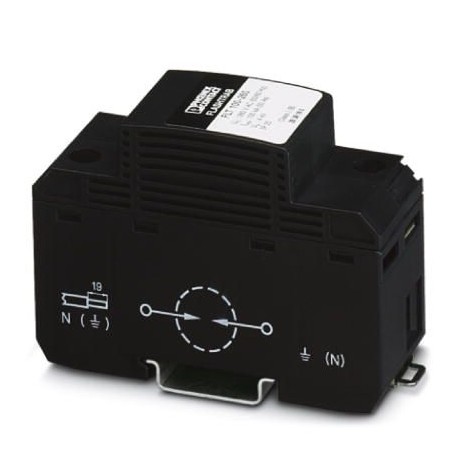

FLT 100-260 2838160 PHOENIX CONTACT Combination type 1/2 protective device
$0.00USD
4212 en stock
Spécifications clés
GTIN:4017918165390
Note:Made to Order (non-returnable)
Clé de commande:2838160
page du catalogue:Page 23 (TT-2011)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918165390 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2838160 |
| page du catalogue | Page 23 (TT-2011) |
| Unité d'emballage | 1 pc |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | EN 61643-11 2012 |
| numéro de tarif douanier | 85363010 |
| (Conditions ambiantes) | TN-S |
| Altitude (Dimensions) | ≤ 2000 m (amsl (above mean sea level)) |
| Type (Ambient conditions) | DIN rail module, one-piece |
| (Descriptions supplémentaires) | 230/400 V AC (TT - only N-PE) |
| Couleur (conditions ambiantes) | jet black RAL 9005 |
| Profondeur (Données commerciales clés) | 65.8 mm |
| Largeur (Données commerciales clés) | 35.8 mm |
| Type EN (Conditions ambiantes) | T1 |
| Taille (Données commerciales clés) | 89.8 mm |
| Degré de protection (Dimensions) | IP20 (only when all terminal points are used) |
| Filetage (circuit de protection) | M6 |
| Type de montage (conditions ambiantes) | DIN rail: 35 mm |
| Poids par pièce (emballage exclu) | 292.100 g |
| Matériau du boîtier (conditions ambiantes) | PBT |
| Longueur de dénudage (circuit de protection) | 14.5 mm |
| Méthode de connexion (circuit de protection) | Screw connection |
| Pas horizontal (Données commerciales clés) | 2 Div. |
| Couple de serrage (circuit de protection) | 8 Nm |
| Mode de protection (conditions ambiantes) | N-PE |
| Normes/réglementations (Données de connexion) | IEC 61643-11 2011 |
| Degré de pollution (conditions ambiantes) | 2 |
| Nombre de positions (Conditions ambiantes) | 1 |
| Temps de réponse tA (Descriptions supplémentaires) | ≤ 100 ns |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 85 °C |
| Système d'alimentation électrique IEC (conditions ambiantes) | TT |
| Classification des essais CEI (conditions ambiantes) | I |
| Tension nominale UN (Descriptions supplémentaires) | 230/400 V AC (TN - only N-PE) |
| Comportement de TOV à UT (Descriptions supplémentaires) | 1200 V AC (200 ms / withstand mode) |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % |
| Fréquence nominale fN (Descriptions supplémentaires) | 50 Hz (60 Hz) |
| IPE de courant résiduel (Descriptions supplémentaires) | ≤ 0.1 mA |
| Courant de charge nominal IL (Descriptions supplémentaires) | 80 A |
| Section du conducteur AWG (circuit de protection) | 6 ... 1 |
| Section transversale du conducteur solide (circuit de protection) | 10 mm² ... 50 mm² |
| Message d'erreur de protection contre les surtensions (conditions ambiantes) | none |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section transversale du conducteur flexible (circuit de protection) | 16 mm² ... 35 mm² |
| Niveau de protection contre les surtensions (Descriptions supplémentaires) | ≤ 5.5 kV |
| Consommation électrique en veille du PC (Descriptions complémentaires) | ≤ 26 mVA |
| Tension continue maximale UC (Descriptions supplémentaires) | 260 V AC |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Suivre le niveau de coupure actuel Ifi (Descriptions supplémentaires) | 100 A (260 V AC) |
| Courant de décharge nominal In(8/20) µs (Descriptions supplémentaires) | 100 kA |
| Courant de décharge impulsionnel (10/350) µs, charge (Descriptions supplémentaires) | 50 As |
| Tension d'amorçage du front d'onde à 6 kV (1,2/50) µs (Descriptions supplémentaires) | ≤ 5.5 kV |
| Courant de décharge impulsionnel (10/350) µs, valeur de crête faible (Descriptions supplémentaires) | 100 kA |
| Courant de décharge impulsionnel (10/350) µs, énergie spécifique (Descriptions supplémentaires) | 2.5 MJ/Ω |
Description du produit
Type 1 / Class I / B (lightning current discharger) with encapsulated, 1-channel N-PE sum current arc arrester. Housing width: 35 mm (2 pcs)
