FLT-SEC-H-T1-1C-440/25-FM

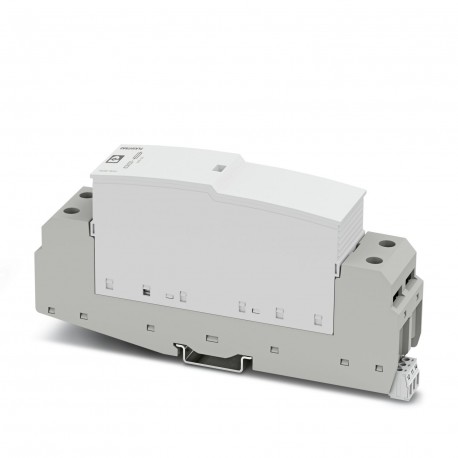

FLT-SEC-H-T1-1C-440/25-FM 2907259 PHOENIX CONTACT Combination type 1/2 protective device
$0.00USD
3484 en stock
Spécifications clés
GTIN:4055626176000
Clé de commande:2907259
(Général):1640 V AC (200 ms / safe failure mode)
page du catalogue:Page 28 (C-4-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626176000 |
| Clé de commande | 2907259 |
| (Général) | 1640 V AC (200 ms / safe failure mode) |
| page du catalogue | Page 28 (C-4-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | EN 61643-11 2012 |
| numéro de tarif douanier | 85363030 |
| (Conditions ambiantes) | PBT-FR |
| (Circuit de protection) | 1 A DC (30 V DC) |
| Altitude (Dimensions) | ≤ 2000 m (amsl (above mean sea level)) |
| Type (Ambient conditions) | DIN rail module, two-section, divisible |
| Couleur (conditions ambiantes) | light grey RAL 7035 |
| Temps de réponse tA (Général) | ≤ 100 ns |
| Profondeur (Données commerciales clés) | 74.5 mm |
| Largeur (Données commerciales clés) | 35.5 mm |
| (Normes et réglementations) | Lead 7439-92-1 |
| Type EN (Conditions ambiantes) | T1 / T2 |
| Taille (Données commerciales clés) | 167 mm |
| Tension nominale UN (Général) | 400 V AC (TN) |
| Comportement de TOV à UT (Général) | 580 V AC (5 s / withstand mode) |
| Fréquence nominale fN (Général) | 50 Hz (60 Hz) |
| IPE de courant résiduel (Général) | ≤ 5 µA |
| Tension résiduelle Ures (Général) | ≤ 2.5 kV (at In) |
| Degré de protection (Dimensions) | IP20 (only when all terminal points are used) |
| Filetage (circuit de protection) | M2 |
| Type de montage (conditions ambiantes) | DIN rail: 35 mm |
| Poids par pièce (emballage exclu) | 660.000 g |
| Matériau du boîtier (conditions ambiantes) | PA 6.6-FR 20% GF |
| Longueur de dénudage (circuit de protection) | 7 mm |
| Niveau de protection contre les surtensions (Général) | ≤ 2.5 kV |
| Méthode de connexion (circuit de protection) | Plug-in/screw connection via COMBICON |
| Pas horizontal (Données commerciales clés) | 2 Div. |
| Courant de fonctionnement (circuit de protection) | 10 mA AC ... 1 A AC |
| Tension de fonctionnement (circuit de protection) | 12 V AC ... 250 V AC |
| REACH SVHC (Normes et réglementations) | N,N-dimethylacetamide 127-19-5 |
| Couple de serrage (circuit de protection) | 0.25 Nm |
| Tension continue maximale UC (Général) | 440 V AC |
| Mode de protection (conditions ambiantes) | L-N |
| Normes/réglementations (Données de connexion) | IEC 61643-11 2011 |
| Fonction de commutation (circuit de protection) | PDT contact |
| Degré de pollution (conditions ambiantes) | 2 |
| Nombre de positions (Conditions ambiantes) | 1 |
| Filetage (Indicateur/signalisation à distance) | M5 |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 80 °C |
| Système d'alimentation électrique IEC (conditions ambiantes) | TN-C |
| Classification des essais CEI (conditions ambiantes) | I / II |
| Courant nominal de court-circuit ISCCR (Général) | 50 kA |
| Suivre le niveau de coupure actuel Ifi (Général) | 50 kA |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % |
| Longueur de dénudage (indicateur/signalisation à distance) | 18 mm |
| Méthode de connexion (indicateur/signalisation à distance) | Fork-type cable lug |
| Couple de serrage (Indicateur/signalisation à distance) | 4.5 Nm |
| Section du conducteur AWG (circuit de protection) | 28 ... 16 |
| Courant de décharge nominal In(8/20) µs (Général) | 25 kA |
| Section transversale du conducteur solide (circuit de protection) | 0.14 mm² ... 1.5 mm² |
| Courant de décharge maximal Imax(8/20) µs (Général) | 50 kA |
| Message d'erreur de protection contre les surtensions (conditions ambiantes) | Optical, remote indicator contact |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C |
| Section transversale du conducteur flexible (circuit de protection) | 0.14 mm² ... 1.5 mm² |
| Section transversale du conducteur AWG (signalisation à distance/indicateur) | 13 ... 2 |
| Courant de décharge impulsionnel (10/350) µs, charge (Général) | 12.5 As |
| Section transversale du conducteur pleine (indicateur/signalisation à distance) | 2.5 mm² ... 35 mm² |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Section transversale du conducteur flexible (indicateur/signalisation à distance) | 1.5 mm² ... 16 mm² |
| Tension d'amorçage du front d'onde à 6 kV (1,2/50) µs (Général) | ≤ 2.5 kV |
| Courant de décharge impulsionnel (10/350) µs, valeur de crête limp (Général) | 25 kA |
| Courant de décharge impulsionnel (10/350) µs, énergie spécifique (Général) | 160 kJ/Ω |
Description du produit
Plug-in lightning current arrester, according to type 1/class I, with fuse resistant to momentary overcurrents, for single-phase power supply networks with PE and N placed in combination on a conducto
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
