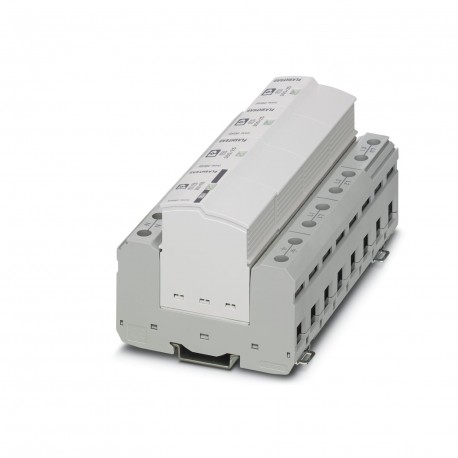

FLT-SEC-P-T1-3S-350/25-FM
FLT-SEC-P-T1-3S-350/25-FM 2905421 FLT‐CP‐PLUS‐3S‐350 2882640 PHOENIX CONTACT Combination type 1/2 protective..
$0.00USD
3959 en stock
Spécifications clés
:SPD according to AS/NZS 1768 Cat. C3
Note:Max. single impulse: 100 kA (8/20 µs)
Taper:DIN rail module, two-section, divisible
Profondeur:74.5 mm (incl. DIN rail 7.5 mm)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| SPD according to AS/NZS 1768 Cat. C3 | |
| Note | Max. single impulse: 100 kA (8/20 µs) |
| Taper | DIN rail module, two-section, divisible |
| Profondeur | 74.5 mm (incl. DIN rail 7.5 mm) |
| Largeur | 142.4 mm |
| Hauteur | 95.2 mm |
| Type EN | T1 / T2 |
| Altitude | ≤ 2000 m (amsl) |
| Type SPD | 2CA |
| Type de produit | Combination type |
| Filetage | M5 |
| Type de montage | DIN rail: 35 mm |
| Groupe de matériaux | I |
| Famille de produits | SEC Family |
| Nom de la connexion | Remote fault indicator contact |
| Tension nominale | 240/415 V AC |
| Panneau latéral ouvert | No |
| Révision de l'article | 13 |
| Pas horizontal | 8 Div. |
| Matériau du boîtier | PA 6.6-FR 20 % GF |
| Degré de pollution | 2 |
| Temps de réponse tA | ≤ 100 ns |
| longueur de dénudage | 18 mm |
| Méthode de connexion | Screw connection |
| Fréquence nominale | 50/60 Hz |
| Courant de fonctionnement | 10 mA AC ... 1 A AC |
| Tension de fonctionnement | 12 V AC ... 250 V AC |
| Choc (opération) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Couple de serrage | 4.5 Nm |
| Mode de protection | L-N |
| Tension nominale UN | 240/415 V AC (TN-S) |
| Fonction de commutation | Changeover contact |
| Dessin coté | |
| Direction de l'action | 3L-N & N-PE |
| Matériau isolant | PA6.6-FR 20% GF |
| Nombre de positions | 4 |
| courant alternatif de fonctionnement | 1 A AC |
| Couleur (Élément de base) | gray (RAL 7042) |
| Degré de protection | IP20 (only when all terminal points are used) |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Catégorie de surtension | III |
| IPE de courant résiduel | ≤ 0.01 mA |
| Valeur CTI du matériau | 600 |
| Courant de charge nominal IL | 125 A (< 55 °C) |
| Vibration (fonctionnement) | 5g (5 - 500 Hz/2.5 h/X, Y, Z) |
| Couleur (connecteur mâle) | light gray (RAL 7035) |
| Système d'alimentation électrique IEC | TN-S |
| Classification des tests CEI | I / II |
| Comportement TOV à UT(LN) | 415 V AC (5 s / withstand mode) |
| Normes/spécifications | IEC 61643-11 |
| Comportement TOV à UT(N-PE) | 1200 V AC (200 ms / withstand mode) |
| Système de distribution d'énergie | Wye |
| Tension résiduelle Ures(LN) | ≤ 1.5 kV (at In) |
| Section transversale du conducteur AWG | 13 ... 2 |
| Tension résiduelle Ures(L-PE) | ≤ 2.5 kV (at In) |
| Tension résiduelle Ures(N-PE) | ≤ 1.5 kV (at In) |
| Courant de décharge nominal In | 20 kA |
| Section transversale du conducteur rigide | 2.5 mm² ... 35 mm² |
| Tension continue maximale UC | 350 V AC |
| Message d'erreur de protection contre les surtensions | Optical, remote indicator contact |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Section transversale du conducteur flexible | 2.5 mm² ... 35 mm² |
| Humidité admissible (fonctionnement) | 5 % ... 95 % |
| Niveau de protection contre les surtensions Up(LN) | ≤ 1.5 kV |
| Niveau de protection contre les surtensions Up(L-PE) | ≤ 2.5 kV |
| Niveau de protection contre les surtensions Up(N-PE) | ≤ 1.5 kV |
| Courant nominal de court-circuit ISCCR | 50 kA |
| Fusible de secours max. avec câblage de dérivation | 315 A (gG) |
| Courant nominal de court-circuit (SCCR) | 50 kA |
| Calibre de protection contre les surtensions VPR (LG) | 1500 V |
| Calibre de protection contre les surtensions VPR (LL) | 2000 V |
| Calibre de protection contre les surtensions VPR (LN) | 1500 V |
| Indice de protection en tension VPR (NG) | 1200 V |
| Indice d'inflammabilité selon la norme UL 94 | V-0 |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Suivre le niveau de coupure actuel Ifi(N-PE) | 100 A |
| Suivre la capacité d'extinction actuelle Ifi(LN) | 50 kA |
| Fusible de secours max. avec câblage traversant de type V | 125 A (gG) |
| Courant de décharge total Itotal(10/350) µs | 100 kA |
| Courant de décharge nominal In(8/20) µs (LN) | 25 kA |
| Courant de décharge nominal In(8/20) µs (L-PE) | 25 kA |
| Courant de décharge nominal In(8/20) µs (N-PE) | 100 kA |
| Courant de décharge maximal Imax(8/20) µs (LN) | 50 kA |
| Tension de fonctionnement continue maximale MCOV (LG) | 350 V AC |
| Tension de fonctionnement continue maximale MCOV (LL) | 700 V AC |
| Tension de fonctionnement continue maximale MCOV (LN) | 350 V AC |
| Tension de fonctionnement continue maximale MCOV (NG) | 350 V AC |
| Courant de décharge maximal Imax(8/20) µs (L-PE) | 50 kA |
| Courant de décharge impulsionnel (10/350) µs (L-PE), charge | 12.5 As |
| Courant de décharge impulsionnel (10/350) µs (N-PE), charge | 50 As |
| Courant de décharge impulsionnel (10/350) µs (LN), charge | 12.5 As |
| Courant de décharge impulsionnel (10/350) µs (LN), énergie spécifique | 160 kJ/Ω |
| Courant de décharge impulsionnel (10/350) µs (N-PE), énergie spécifique | 2500 kJ/Ω |
| Courant de décharge impulsionnel (10/350) µs (L-PE), énergie spécifique | 160 kJ/Ω |
| Courant de décharge impulsionnel (10/350) µs (L-PE), valeur de courant de crête Iimp | 25 kA |
| Courant de décharge impulsionnel (10/350) µs (N-PE), valeur de courant de crête Iimp | 100 kA |
| Courant de décharge impulsionnel (10/350) µs (LN), valeur de courant de crête Iimp | 25 kA |
Description du produit
Plug-in lightning current arrester according to type 1/class I, for three-phase power grids with separate N and PE (L1, L2, L3, PE, N).
