En stock Produit phare
FLT-SEC-T1+T2-3IT-350/25-FM

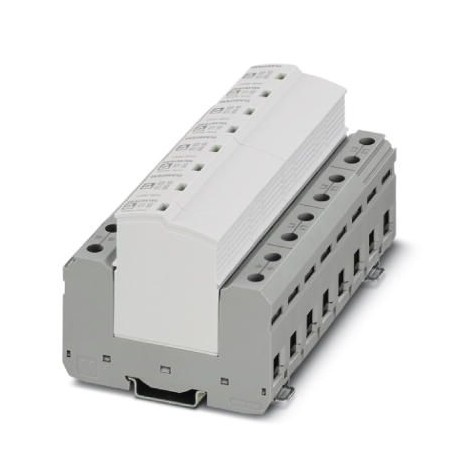

FLT-SEC-T1+T2-3IT-350/25-FM 1044386 PHOENIX CONTACT Type 1+2 protective device combination
$0.00USD
4561 en stock
Spécifications clés
GTIN:4055626622729
Note:Made to Order (non-returnable)
Clé de commande:1044386
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626622729 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 1044386 |
| Unité d'emballage | 1 pc |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | EN 61643-11 2012 |
| numéro de tarif douanier | 85363030 |
| (Conditions ambiantes) | PBT-FR |
| (Circuit de protection) | 1 A DC (30 V DC) |
| Altitude (Dimensions) | ≤ 2000 m (amsl (above mean sea level)) |
| Type (Ambient conditions) | DIN rail module, two-section, divisible |
| (Descriptions supplémentaires) | 440 V AC (120 min / safe failure mode) |
| Couleur (conditions ambiantes) | light gray RAL 7035 |
| Profondeur (Données commerciales clés) | 74.5 mm |
| Largeur (Données commerciales clés) | 142.4 mm |
| Type EN (Conditions ambiantes) | T1 + T2 |
| Taille (Données commerciales clés) | 95.2 mm |
| Choc (opération) (Dimensions) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Degré de protection (Dimensions) | IP20 (only when all terminal points are used) |
| Filetage (circuit de protection) | M2 |
| Type de montage (conditions ambiantes) | DIN rail: 35 mm |
| Vibrations (fonctionnement) (Dimensions) | 5g (5 - 500 Hz/2.5 h/X, Y, Z) |
| Poids par pièce (emballage exclu) | 1,355.000 g |
| Matériau du boîtier (conditions ambiantes) | PA 6.6-FR 20% GF |
| Longueur de dénudage (circuit de protection) | 7 mm |
| Méthode de connexion (circuit de protection) | Plug-in/screw connection via COMBICON |
| Pas horizontal (Données commerciales clés) | 8 Div. |
| Courant de fonctionnement (circuit de protection) | 10 mA AC ... 1 A AC |
| Tension de fonctionnement (circuit de protection) | 12 V AC ... 250 V AC |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Couple de serrage (circuit de protection) | 0.25 Nm |
| Mode de protection (conditions ambiantes) | L-N |
| Normes/réglementations (Données de connexion) | IEC 61643-11 2011 |
| Fonction de commutation (circuit de protection) | PDT contact |
| Degré de pollution (conditions ambiantes) | 2 |
| Filetage (Indicateur/signalisation à distance) | M5 |
| Temps de réponse tA (Descriptions supplémentaires) | ≤ 25 ns |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 80 °C |
| Système d'alimentation électrique IEC (conditions ambiantes) | IT |
| Classification des essais CEI (conditions ambiantes) | I + II |
| Tension nominale UN (Descriptions supplémentaires) | 240/415 V AC (IT) |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % |
| Longueur de dénudage (indicateur/signalisation à distance) | 18 mm |
| Méthode de connexion (indicateur/signalisation à distance) | Fork-type cable lug |
| Fréquence nominale fN (Descriptions supplémentaires) | 50 Hz (60 Hz) |
| IPE de courant résiduel (Descriptions supplémentaires) | ≤ 0.5 mA |
| Couple de serrage (Indicateur/signalisation à distance) | 4.5 Nm |
| Courant de charge nominal IL (Descriptions supplémentaires) | 125 A (< 55 °C) |
| Section du conducteur AWG (circuit de protection) | 28 ... 16 |
| Comportement de TOV à UT(LN) (Descriptions supplémentaires) | 415 V AC (5 s / withstand mode) |
| Section transversale du conducteur solide (circuit de protection) | 0.14 mm² ... 1.5 mm² |
| Message d'erreur de protection contre les surtensions (conditions ambiantes) | Optical, remote indicator contact |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C |
| Tension résiduelle Ures(LN) (Descriptions supplémentaires) | ≤ 1.5 kV (at In) |
| Section transversale du conducteur flexible (circuit de protection) | 0.14 mm² ... 1.5 mm² |
| Tension résiduelle Ures(L-PE) (Descriptions supplémentaires) | ≤ 2.8 kV (at In) |
| Tension résiduelle Ures(N-PE) (Descriptions supplémentaires) | ≤ 1.5 kV (at In) |
| Tension continue maximale UC (Descriptions supplémentaires) | 350 V AC |
| Section transversale du conducteur AWG (signalisation à distance/indicateur) | 13 ... 2 |
| Section transversale du conducteur pleine (indicateur/signalisation à distance) | 2.5 mm² ... 35 mm² |
| Niveau de protection contre les surtensions Up(LN) (Descriptions supplémentaires) | ≤ 1.5 kV |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Niveau de protection contre les surtensions Up(L-PE) (Descriptions supplémentaires) | ≤ 2.8 kV |
| Niveau de protection contre les surtensions Up(N-PE) (Descriptions supplémentaires) | ≤ 1.5 kV |
| Courant nominal de court-circuit ISCCR (Descriptions supplémentaires) | 25 kA (264 V AC) |
| Section transversale du conducteur flexible (indicateur/signalisation à distance) | 1.5 mm² ... 16 mm² |
| Suivre le niveau de coupure actuel Ifi (Descriptions supplémentaires) | 25 kA (264 V AC) |
| Fusible de secours max. avec câblage de dérivation (Descriptions supplémentaires) | 315 A (gG) |
| Courant de décharge nominal In(8/20) µs (Descriptions supplémentaires) | 25 kA |
| Fusible de secours max. avec câblage traversant de type V (Descriptions supplémentaires) | 125 A (gG) |
| Courant de décharge impulsionnel (10/350) µs, charge (Descriptions supplémentaires) | 12.5 As |
| Courant de décharge impulsionnel (10/350) µs, valeur de crête faible (Descriptions supplémentaires) | 25 kA |
| Courant de décharge impulsionnel (10/350) µs, énergie spécifique (Descriptions supplémentaires) | 160 kJ/Ω |
Description du produit
Combination of pluggable lightning and surge arresters, according to type 1+2/class I+II, for three-phase power supply networks with separate N and PE (L1, L2, L3, N, PE).
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
