En stock Produit phare
FMC 1,5/ 2-STF-3,81

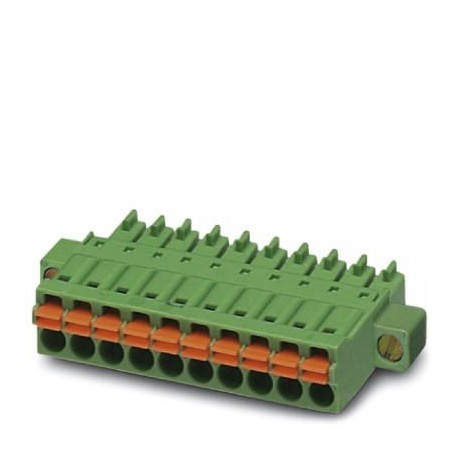

FMC 1,5/ 2-STF-3,81 1748354 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
4119 en stock
Spécifications clés
GTIN:4046356311397
Clé de commande:1748354
page du catalogue:Page 201 (C-1-2013)
Unité d'emballage:50 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356311397 |
| Clé de commande | 1748354 |
| page du catalogue | Page 201 (C-1-2013) |
| Unité d'emballage | 50 pc |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85366990 |
| (Capacité de connexion) | Cross section: 1 mm²; Length: 10 mm |
| quantité minimale de commande | 50 pc |
| Argumentaire (Données commerciales clés) | 3.81 mm |
| Verrouillage (Données commerciales clés) | Screw flange |
| Évaluation actuelle (Propriétés de l'article) | 8 A |
| Note (Spécifications relatives aux viroles) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Système de modules d'extension (Données commerciales clés) | MINI COMBICON |
| Poids par pièce (emballage exclu) | 2.240 g |
| Type de contact (Données commerciales clés) | Female connector |
| Nombre de niveaux (Données commerciales clés) | 1 |
| Méthode de connexion (Données commerciales clés) | Push-in spring connection |
| Gamme d'articles (Données commerciales clés) | FMC 1,5/..-STF |
| Longueur de dénudage (paramètres électriques) | 10 mm |
| Nombre de postes (Données commerciales clés) | 2 |
| Nombre de potentiels (Données commerciales clés) | 2 |
| Nombre de connexions (Données commerciales clés) | 2 |
| Pas (Données matérielles – élément d'actionnement) | 3.81 mm |
| Matériau isolant (Données sur le matériau - contact) | PA |
| Matériau isolant (Données sur les matériaux - boîtier) | PBT |
| Tension de surtension nominale (III/2) (Propriétés de l'élément) | 2.5 kV |
| (Courbes de capacité de charge/déclassement actuelles) | No hazardous substances above threshold values |
| Matériau de contact (Spécifications des viroles) | Cu alloy |
| Groupe de matériaux isolants (conditions ambiantes) | I |
| Type d'emballage (Dimensions du produit) | packed in cardboard |
| Brève description de l'article (Données commerciales clés) | Printed-circuit board connector |
| Schéma (Dégagements d'air et distances de fuite) | |
| Nombre de pièces par paquet (Dimensions du produit) | 50 |
| Tension de surtension nominale (II/2) (Conditions ambiantes) | 2.5 kV |
| Tension de surtension nominale (III/2) (Conditions ambiantes) | 2.5 kV |
| Tension de surtension nominale (III/3) (Conditions ambiantes) | 2.5 kV |
| Dimension a (Données matérielles – élément d'actionnement) | 3.81 mm |
| Pince à sertir recommandée (Capacité de connexion) | 1212034 CRIMPFOX 6 |
| Largeur [ w ] (Données du matériau – élément d'actionnement) | 17.71 mm |
| Hauteur [ h ] (Données du matériau – élément d'actionnement) | 7.8 mm |
| Longueur [ l ] (Données du matériau – élément d'actionnement) | 22.9 mm |
| Tension d'isolement nominale (III/2) (Propriétés de l'article) | 160 V |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | I |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 600 |
| CTI selon IEC 60112 (Données sur les matériaux - boîtier) | 600 |
| Tension d'isolement nominale (II/2) (Conditions ambiantes) | 320 V |
| Section transversale d'un conducteur solide (paramètres électriques) | 0.2 mm² ... 1.5 mm² |
| Tension d'isolement nominale (III/2) (Conditions ambiantes) | 160 V |
| Tension d'isolement nominale (III/3) (Conditions ambiantes) | 160 V |
| Caractéristiques de surface (Spécifications des viroles) | hot-dip tin-plated |
| Température ambiante (assemblage) (Informations sur l'emballage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) (Informations sur l'emballage) | -40 °C (dependent on the derating curve) |
| Unités d'emballage nominales (Dimensions du produit) | Pcs. |
| Conformité RoHS Chine (Courbes de capacité de transport de courant / de déclassement) | Environmentally friendly use period: unlimited = EFUP-e |
| Section transversale du conducteur flexible (paramètres électriques) | 0.2 mm² ... 1.5 mm² |
| Dessin coté (Données sur les matériaux – élément d'actionnement) | |
| Section transversale du conducteur AWG / kcmil (paramètres électriques) | 24 ... 16 |
| Température ambiante (stockage/transport) (Informations sur l'emballage) | -40 °C ... 70 °C |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - boîtier) | V0 |
| Hauteur (sans broche de soudure) (Données matérielles – élément d'actionnement) | 7.8 mm |
| Surface de contact métallique (couche supérieure) (Spécifications pour les viroles) | Tin (4 - 8 µm Sn) |
| Point de terminaison de surface métallique (couche supérieure) (Spécifications pour les férules) | Tin (4 - 8 µm Sn) |
| Embouts avec collerette isolante, selon DIN 46228‑4 (Capacité de connexion) | Cross section: 0.14 mm²; Length: 8 mm |
| Embouts sans collerette isolante, selon DIN 46228‑1 (Capacité de connexion) | Cross section: 0.25 mm²; Length: 5 mm ... 7 mm |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 (Données sur les matériaux - nous contacter) | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 (Données sur les matériaux - nous contacter) | 775 |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 (Données sur les matériaux - nous contacter) | 125 °C |
| Section transversale du conducteur, flexible, avec virole, avec gaine plastique (Paramètres électriques) | 0.25 mm² ... 1 mm² |
| Section transversale du conducteur flexible, avec virole sans gaine plastique (Paramètres électriques) | 0.25 mm² ... 1.5 mm² |
Description du produit
Connector for printed circuit board, nominal section: 1.5 mm², color: green, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Tin, contact type: Female, number of potentials: 2,
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
