| Paramètre | Valeur |
|---|---|
| Cross-section: 0.34 mm²; Length: 7 mm | |
| Étape | 3.81 mm |
| Résultat | Approved Test |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Largeur [w] | 25.33 mm |
| fréquence | 10 - 150 - 10 Hz |
| Hauteur [h] | 7.8 mm |
| Longueur [l] | 22.9 mm |
| Type de choc | Semi-sinusoidal |
| Observation | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| Longueur du pelage | 10 mm |
| Cycles de bougies | 25 |
| Vitesse de balayage | 1 octave/min |
| Accélération | 5g (60.1 Hz ... 150 Hz) |
| Construction | Standard |
| Gamme de produits | COMBICON Connectors S |

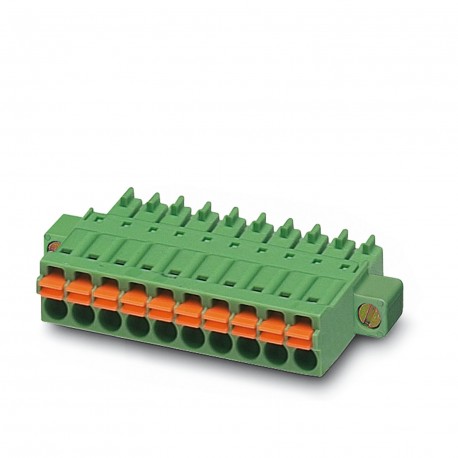

| Type de produit | Printed Circuit Board Connector |
| Analyse d'article | 00 |
| Système de verrouillage | Screw lock |
| Nombre de lignes | 1 |
| Famille de produits | FMC 1.5/.. -STF |
| contrainte thermique | 105 °C/168 h |
| bride de serrage | Overhead clamping (screw) |
| Couleur (Logement) | Green (6021) |
| Type de connexion | Push-in spring connection |
| Section nominale | 1.5 mm² |
| Nombre de poteaux | 4 |
| Instructions du test | X, Y, and Z axes |
| Système de connecteurs | COMBICON FMC 1.5 - MCDN 1.5 |
| Matériel de contact | Cu Alloy |
| Schéma dimensionnel | |
| Nombre de cycles | 25 |
| fatigue par corrosion | 0.2 dm3UNDER2in 300 dm3/40 °C/1 cycle |
| Couple de serrage | 0.3 Nm |
| Type d'emballage | Boxed Packaging |
| résistance de contact | 1.8 mΩ |
| Courant nominal IN | 8 A |
| Tension nominale UN | 160 V |
| Spécifications de test | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Tension alternative supportable | 1.39 kV |
| Matériau isolant | PA |
| Section du conducteur AWG | 24 ... 16 |
| Couleur (élément moteur) | Orange (2003) |
| Résistance de contact R1 | 1.8 mΩ |
| Résistance de contact R2 | 1.9 mΩ |
| Durée de l'accident | 18 ms |
| Force d'insertion approx. | 8 N |
| Tension nominale (II/2) | 320 V |
| Nombre de poteaux testés | 20 |
| Tension de dimensionnement (III/3) | 160 V |
| Durée du test par axe | 2.5 h |
| Type de connexion de contact | Female |
| Section de conducteur rigide | 0.2 mm² ... 1.5 mm² |
| Caractéristiques de surface | Malleable cast iron tinning |
| pinces à sertir recommandées | 1212034 CRIMPFOX 6 |
| Groupe de matériaux isolants | I |
| CTI selon la norme IEC 60112 | 600 |
| section de conducteur flexible | 0.2 mm² ... 1.5 mm² |
| Calibre mâle axb / Diamètre | 2.4 mm x 1.5 mm / 1.6 mm |
| Tension de dimensionnement (III/2) | 160 V |
| Température ambiante (Service) | -40 °C ... 105 °C (depending on the rating curve) |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Circuit imprimé/pilote de direction de connexion | 0 ° |
| Tension transitoire nominale (II/2) | 2.5 kV |
| Dimensionnement de la tension d'isolation (II/2) | 320 V |
| Tension transitoire nominale (III/2) | 2.5 kV |
| Tension transitoire nominale (III/3) | 2.5 kV |
| Dimensionnement de la tension d'isolation (III/2) | 160 V |
| Dimensionnement de la tension d'isolation (III/3) | 160 V |
| Valeur minimale de la ligne de fuite (II/2) | 1.6 mm |
| Tension de choc supportable au niveau de la mer | 2.95 kV |
| Valeur minimale de la ligne de fuite (III/2) | 1.5 mm |
| Valeur minimale de la ligne de fuite (III/3) | 2 mm |
| Résistance d'isolement des pôles adjacents | > 5 MΩ |
| Dimensionnement de la tension transitoire (II/2) | 2.5 kV |
| Classe d'inflammabilité selon la norme UL 94 | V0 |
| Puissance lors du débranchement par pôle env. | 6 N |
| Dimensionnement de la tension transitoire (III/2) | 2.5 kV |
| Dimensionnement de la tension transitoire (III/3) | 2.5 kV |
| zone de contact de la surface métallique (couche supérieure) | Tin (4 - 8 μm Sn) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Surface métallique du point terminal (couche supérieure) | Tin (4 - 8 μm Sn) |
| Humidité relative de l'air (stockage/transport) | 30 % ... 70 % |
| embouts de protection avec col isolé, conformes à la norme DIN 46228-4 | Cross-section: 0.14 mm²; Length: 8 mm |
| Température d'essai de dureté des billes selon la norme EN 60695-10-2 | 125 °C |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Section conductrice flexible avec embout de protection et gaine plastique | 0.14 mm² ... 0.75 mm² |
| Embouts de protection sans collerette isolante, conformes à la norme DIN 46228-1 | Cross-section: 0.25 mm²; Length: 7 mm |
| Section conductrice flexible avec embout de protection, sans gaine plastique | 0.25 mm² ... 1.5 mm² |
| Valeur minimale de la distance d'isolation d'air - Champ non homogène (II/2) | 1.5 mm |
| Valeur minimale de la distance d'isolation de l'air - Champ non homogène (III/2) | 1.5 mm |
| valeur minimale de la distance d'isolation d'air - champ non homogène (III/3) | 1.5 mm |
| Section du conducteur/Type de conducteur/Force de traction Valeur nominale/Valeur réelle | 0.2 mm² / rigid / > 10 N |
| Indice d'inflammabilité des filaments incandescents GWFI selon la norme EN 60695-2-12 | 850 |
| Température d'inflammation des filaments incandescents GWIT selon la norme EN 60695-2-13 | 775 |
