En stock Produit phare

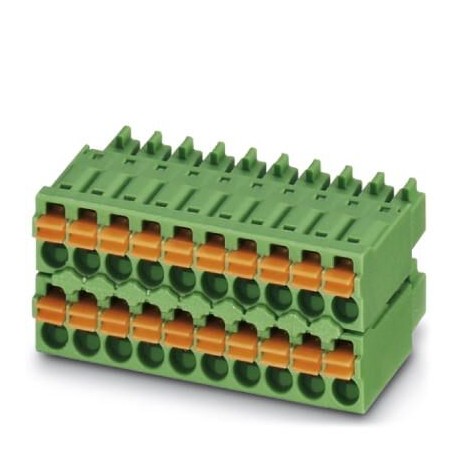

FMCD 1,5/ 7-ST-3,5 YE
FMCD 1,5/ 7-ST-3,5 YE 1078331 PHOENIX CONTACT Printed-circuit board connector FMCD 1,5/ 7-ST-3,5 YE 1078331
$0.00USD
4996 en stock
Spécifications clés
GTIN:4055626793320
Clé de commande:1078331
Unité d'emballage:1
ETIM 5.0 (eCl@ss):EC002638
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626793320 |
| Clé de commande | 1078331 |
| Unité d'emballage | 1 |
| ETIM 5.0 (eCl@ss) | EC002638 |
| ETIM 6.0 (eCl@ss) | EC002638 |
| ETIM 7.0 (eCl@ss) | EC002638 |
| numéro de tarif douanier | 85366990 |
| (Capacité de connexion) | Cross section: 0.75 mm²; Length: 10 mm |
| (Informations sur l'emballage) | No hazardous substances above threshold values |
| Argumentaire (Données commerciales clés) | 3.5 mm |
| eCl@ss 4.0 (Classifications) | 27260700 |
| eCl@ss 4.1 (Classifications) | 27260700 |
| eCl@ss 5.0 (Classifications) | 27260700 |
| eCl@ss 5.1 (Classifications) | 27260700 |
| eCl@ss 6.0 (Classifications) | 27260700 |
| eCl@ss 7.0 (Classifications) | 27440309 |
| eCl@ss 8.0 (Classifications) | 27440309 |
| eCl@ss 9.0 (Classifications) | 27440309 |
| Tension nominale (Propriétés de l'élément) | 160 V |
| Tension nominale (Propriétés de l'article) | 160 V |
| Courant nominal (Propriétés de l'élément) | 8 A |
| enfichable (Paramètres électriques) | Yes |
| Conformité RoHS Chine (Informations sur l'emballage) | Environmentally friendly use period: unlimited = EFUP-e |
| Note (Spécifications relatives aux viroles) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Système de modules d'extension (Données commerciales clés) | MINI COMBICON |
| Type de contact (Données commerciales clés) | Female connector |
| Nombre de niveaux (Données commerciales clés) | 2 |
| Tension nominale (II/2) (Propriétés de l'article) | 320 V |
| Méthode de connexion (Données commerciales clés) | Push-in spring connection |
| Couleur du boîtier (Données sur les matériaux - nous contacter) | yellow (1018) |
| Gamme d'articles (Données commerciales clés) | FMCD 1,5/..-ST |
| Tension nominale (III/2) (Propriétés de l'article) | 160 V |
| Longueur de dénudage (paramètres électriques) | 10 mm |
| Méthode de connexion (paramètres électriques) | Push-in spring connection |
| Nombre de postes (Données commerciales clés) | 7 |
| Nombre de potentiels (Données commerciales clés) | 14 |
| Nombre de connexions (Données commerciales clés) | 14 |
| Pas (Données matérielles – élément d'actionnement) | 3.5 mm |
| Tension de surtension nominale (II/2) (Propriétés de l'élément) | 2.5 kV |
| Matériau isolant (Données sur le matériau - contact) | PA |
| Matériau isolant (Données sur les matériaux - boîtier) | PBT |
| Tension de surtension nominale (III/2) (Propriétés de l'élément) | 2.5 kV |
| Tension de surtension nominale (III/3) (Propriétés de l'élément) | 2.5 kV |
| Matériau de contact (Spécifications des viroles) | Cu alloy |
| Brève description de l'article (Données commerciales clés) | Printed-circuit board connector |
| Nombre de pièces par paquet (Dimensions du produit) | 50 |
| Dimension a (Données matérielles – élément d'actionnement) | 21 mm |
| Pince à sertir recommandée (Capacité de connexion) | 1212034 CRIMPFOX 6 |
| Largeur [ w ] (Données du matériau – élément d'actionnement) | 25.25 mm |
| Hauteur [ h ] (Données du matériau – élément d'actionnement) | 16 mm |
| Longueur [ l ] (Données du matériau – élément d'actionnement) | 22.9 mm |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | I |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 600 |
| CTI selon IEC 60112 (Données sur les matériaux - boîtier) | 600 |
| Section transversale d'un conducteur solide (paramètres électriques) | 0.2 mm² ... 1.5 mm² |
| Caractéristiques de surface (Spécifications des viroles) | hot-dip tin-plated |
| Unités d'emballage nominales (Dimensions du produit) | Pcs. |
| Section transversale du conducteur flexible (paramètres électriques) | 0.2 mm² ... 1.5 mm² |
| Section transversale du conducteur AWG / kcmil (paramètres électriques) | 24 ... 16 |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - boîtier) | V0 |
| Hauteur (sans broche de soudure) (Données matérielles – élément d'actionnement) | 16 mm |
| Surface de contact métallique (couche supérieure) (Spécifications pour les viroles) | Tin (4 - 8 µm Sn) |
| Point de terminaison de surface métallique (couche supérieure) (Spécifications pour les férules) | Tin (4 - 8 µm Sn) |
| Embouts avec collerette isolante, selon DIN 46228‑4 (Capacité de connexion) | Cross section: 0.14 mm²; Length: 8 mm |
| Embouts sans collerette isolante, selon DIN 46228‑1 (Capacité de connexion) | Cross section: 0.25 mm²; Length: 7 mm |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 (Données sur les matériaux - nous contacter) | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 (Données sur les matériaux - nous contacter) | 775 |
| Section transversale du conducteur, flexible, avec virole, avec gaine plastique (Paramètres électriques) | 0.25 mm² ... 0.75 mm² |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 (Données sur les matériaux - nous contacter) | 125 °C |
| Section transversale du conducteur flexible, avec virole sans gaine plastique (Paramètres électriques) | 0.25 mm² ... 1.5 mm² |
Description du produit
PCB connector, nominal current: 8 A, rated voltage (III/2): 160 V, nominal cross section: 1.5 mm², number of positions: 7, pitch: 3.5 mm, connection method: Push-in spring connection, color: yellow, c
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
