FP 0,8/ 20-FV 10,85

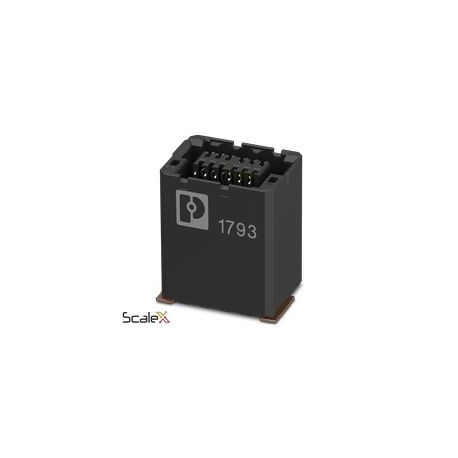

FP 0,8/ 20-FV 10,85 1154075 PHOENIX CONTACT SMD plug plug, rated current: 1.7 A, test voltage: 500 VAC, numb..
$3.57USD
2838 en stock
Spécifications clés
:13.5 mm Tolerance: +1.5 mm (in combination with Item Family:FP 0.8/...-MV 2.65)
Étape:0.8 mm
Processus:Reflow soldering
Niveau ESD:(D) Electrostatically conductive
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 13.5 mm Tolerance: +1.5 mm (in combination with Item Family:FP 0.8/...-MV 2.65) | |
| Étape | 0.8 mm |
| Processus | Reflow soldering |
| Niveau ESD | (D) Electrostatically conductive |
| Largeur [w] | 12.78 mm |
| Hauteur [h] | 11.45 mm |
| Longueur [l] | 6.9 mm |
| Conception d'épingles | Linear pad geometry |
| Observation | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| Hauteur des pieux | 12 mm Tolerance: +1.5 mm (in combination with Item Family:FP 0.8/...-MV 1.15) |
| Cycles de bougies | 500 |
| Géométrie du pad | 0.5 x 3 mm |
| Type de produit | SMD plug plug |
| Tension d'essai | 500 V AC IEC 60512-4-1:2003 |
| Largeur de la ceinture [W] | 24 mm |
| Nombre de lignes | 2 |
| Hauteur totale | 10.85 mm |
| Famille de produits | FP 0.8/...-FV 10.85 |
| Couleur (Logement) | Black (9005) |
| Revêtement de contact | 0.8 mm |
| Nombre de poteaux | 20 |
| Matériel de contact | Cu Alloy |
| Schéma dimensionnel | |
| Type de montage | SMD Welding |
| Tolérance angulaire | ± 5° on longitudinal and transverse axis (when plugged in) |
| Diamètre de la bobine [A] | 330 mm |
| Type d'emballage | 24 mm wide strap |
| résistance de contact | 20 mΩ |
| Courant nominal IN | 1.7 A IEC 60512-5-2:2002-02 (at 20 °C 80 poles) |
| Type d'emballage extérieur | Transparent Bag |
| Spécifications de test | IEC 60512-5-2:2002-02 |
| Degré de pollution | 3 |
| Matériau isolant | LCP |
| Longueur de l'introduction | 1.5 mm |
| Déplacer le centre | ± 0.7 mm on longitudinal and transverse axis |
| Nombre de potentiels | 20 |
| Section du conducteur AWG | (Converted according to IEC) |
| Résistance de contact R1 | 20 mΩ |
| Résistance de contact R2 | 20 mΩ |
| Nombre de poteaux testés | 80 |
| Caractéristiques de surface | Selective Coating |
| Niveau de sensibilité à l'humidité | MSL 1 |
| Données sur les procédés de soudage | The articles are suitable for equipment on both sides and welding at height. |
| Groupe de matériaux isolants | IIIb |
| CTI selon la norme IEC 60112 | 150 |
| Température ambiante (Service) | -55 °C ... 125 °C |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Mesures de la bobine externe [W2] | 30.4 mm |
| Zone de soudure de la surface métallique (couche supérieure) | Tin (Sn) |
| Observation concernant l'opération | The additional operating stress is obtained depending on the application by taking into account the leakage lines and insulation distances in air within the framework of the insulation requirements according to IEC 60664-1. |
| Résistance d'isolement des pôles adjacents | ≥ 5 GΩ |
| Classe d'inflammabilité selon la norme UL 94 | V0 |
| zone de contact de la surface métallique (couche supérieure) | Gold (Au) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| valeur minimale de l'entrefer et de la ligne de fuite | 0.25 mm |
| Zone de contact avec la surface métallique (couche intermédiaire) | Nickel (Ni) |
| Zone de soudage de surface métallique (couche intermédiaire) | Nickel (Ni) |
| Humidité relative de l'air (stockage/transport) | 30 % ... 70 % |
| Déplacement axial dans la direction Y (transversal) | ± 0.3 mm (Tolerance compensation in plugged state) |
| Déplacement axial dans la direction X (longitudinale) | ± 0.3 mm (Tolerance compensation in plugged state) |
