En stock Produit phare
FP 0,8/ 52-MV-SH 2,65

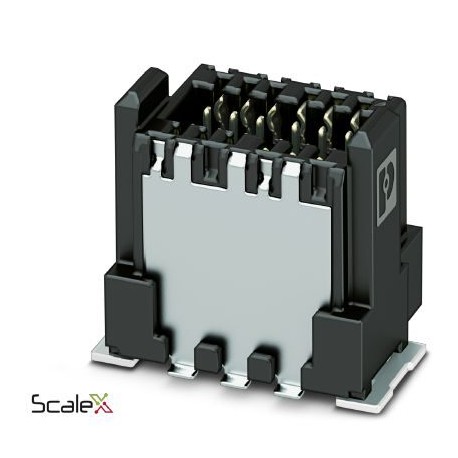

FP 0,8/ 52-MV-SH 2,65 1043756 PHOENIX CONTACT shielded SMD male connector, Nominal current at 20 °C: 1.7 A, ..
$0.00USD
3889 en stock
Spécifications clés
GTIN:4055626614151
Clé de commande:1043756
(Dessins):
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626614151 |
| Clé de commande | 1043756 |
| (Dessins) | |
| Unité d'emballage | 1 pc |
| Terrain (Dessins) | 0.8 mm |
| Pays d'origine | CN (China) |
| ETIM 5.0 (eCl@ss) | EC002637 |
| ETIM 6.0 (eCl@ss) | EC002637 |
| ETIM 7.0 (eCl@ss) | EC002637 |
| numéro de tarif douanier | 85366990 |
| quantité minimale de commande | 250 pc |
| Note (Données électriques) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Type de montage (dessins) | SMD soldering |
| Système de modules (Schémas) | FINEPITCH 0,8 mm shielded |
| Type de contact (Dessins) | Male connector |
| Nombre de niveaux (dessins) | 2 |
| Processus (Transmission de données) | Reflow soldering |
| Gamme d'articles (Dessins) | FP 0,8/...-MV-SH 2,65 |
| eCl@ss 4.0 (Classifications) | 27260700 |
| eCl@ss 4.1 (Classifications) | 27260700 |
| eCl@ss 5.0 (Classifications) | 27260700 |
| eCl@ss 5.1 (Classifications) | 27260700 |
| eCl@ss 6.0 (Classifications) | 27260700 |
| eCl@ss 7.0 (Classifications) | 27440402 |
| eCl@ss 8.0 (Classifications) | 27440402 |
| eCl@ss 9.0 (Classifications) | 27440402 |
| (Dimensions du produit) | 10.5 mm Tolerance: +1,5 mm (in combination with Range of articles:FP 0,8/...-FV-SH 7,85) |
| Nombre de positions (tirages) | 52 |
| Tension de test (Propriétés de l'élément) | 500 V AC IEC 60512-4-1:2003 |
| Légende (Informations sur l'emballage) | Differential pair - 12 mm height |
| Nombre de potentiels (dessins) | 52 |
| Pas (Données sur les matériaux - boîtier) | 0.8 mm |
| Spécifications (Transmission de données) | Following IPC/JEDEC J-STD-020E:2014-12 |
| Matériau de contact (Données électriques) | Cu alloy |
| Brève description de l'article (Dessins) | SMD male connector, shielded |
| Résistance de contact (Propriétés de l'élément) | ≤15 mΩ, (IEC 60512-2-1:2002-02) |
| Caractéristiques électriques (Schémas) | shielded |
| Poids par pièce (emballage exclu) | 4.160 g |
| Coplanarité (Données matérielles - logement) | ≤ 0.1 mm |
| Dimension a (Données sur les matériaux - boîtier) | 20.25 mm |
| Largeur [ w ] (Données sur le matériau - boîtier) | 24.7 mm |
| Hauteur [ h ] (Données matérielles - logement) | 7.75 mm |
| Longueur [ l ] (Données matérielles - boîtier) | 6.1 mm |
| Affectation des broches (Informations sur l'emballage) | G, S, S, G, S, S, G |
| Résistance d'isolement (Propriétés de l'élément) | ≥ 5 GΩ, (IEC 60512-3-1:2002-02) |
| Hauteur d'empilement (Dimensions du produit) | 7.5 mm Tolerance: +1,5 mm (in combination with Range of articles:FP 0,8/...-FV-SH 4,85) |
| Caractéristiques de surface (Données électriques) | Selective coating |
| Couvercle de contact (Dimensions du produit) | 0.8 mm |
| Niveau ESD (Dimensions pour l'application) | (D) electrostatically conductive |
| Décalage moyen (Dimensions du produit) | ± 0.7 mm in longitudinal and transverse direction |
| Perte d'insertion (PI) (Informations sur l'emballage) | |
| Longueur de chevauchement (Dimensions du produit) | 1.5 mm |
| Niveau de sensibilité à l'humidité (transmission de données) | MSL 1 |
| Courant nominal à 20 °C (Propriétés de l'élément) | 1.7 A (80-pos.) |
| Matériau isolant (Données sur le matériau - contact) | LCP |
| Tolérance angulaire (Dimensions du produit) | ± 2 ° in longitudinal direction |
| Spécifications (Dimensions pour l'application) | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
| [W] Largeur du ruban (Dimensions pour l'application) | 44.4 mm |
| Température ambiante (assemblage) (Notes de traitement) | -5 °C ... 100 °C |
| Température de classification Tc (Transmission de données) | 260 °C |
| Température ambiante (fonctionnement) (Notes de traitement) | -55 °C ... 125 °C |
| Type d'emballage (Dimensions pour l'application) | 44 mm wide tape |
| [A] Diamètre de la bobine (Dimensions pour l'application) | 330 mm |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | IIIa |
| Pièces par paquet (Dimensions pour l'application) | 250 |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 150 |
| Dessin coté (Dimensions pour l'application) | |
| Durée de vie (Dégagements d'air et distances de fuite) | 500 Insertion/withdrawal cycles, Performance level 1 |
| Hauteur (sans broche de soudure) (Données matérielles - boîtier) | 7.15 mm |
| Type d'emballage extérieur (Dimensions pour l'application) | Transparent-Bag |
| Distances d'isolement et de fuite (Essais mécaniques) | min. 0.25 mm |
| Surface de contact métallique (couche supérieure) (Données électriques) | Gold (Au) |
| Température ambiante (stockage/transport) (Notes de traitement) | -40 °C ... 70 °C |
| Zone de soudure de la surface métallique (couche supérieure) (Données électriques) | Tin (Sn) |
| Unités d'emballage nominales (Dimensions pour l'application) | Pcs. |
| Surface de contact métallique (couche intermédiaire) (Données électriques) | Nickel (Ni), |
| [W2] Dimensions hors tout de la bobine (Dimensions pour l'application) | 50.4 mm |
| Zone de soudure de la surface métallique (couche intermédiaire) (Données électriques) | Nickel (Ni) |
| Atténuation de la diaphonie à l'extrémité proche (SUIVANT) (Informations sur l'emballage) | |
| Force d'insertion et de retrait par contact (conditions ambiantes) | ≤ 1.2 N |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| Type de diagramme : FP 0,8/...-MV-SH 2,65 avec FP 0,8/...-FV-SH 4,85 (Dessins) |
Description du produit
Shielded SMD blade strip, rated current: 1.7 A, Test voltage: 500 VAC, number of poles: 52, pitch: 0.8 mm, color: black, contact surface: Gold, contact type: Male, mounting: SMD welding
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
DiagramType: FP 0,8/...-MV-SH 2,65 with FP 0,8/...-FV-SH 4,85
