En stock Produit phare
FP 0,8/ 80-FV 10,85

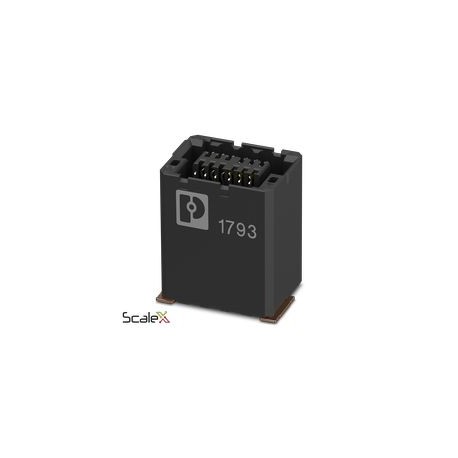

FP 0,8/ 80-FV 10,85 1154078 PHOENIX CONTACT SMD plug pin, rated current: 1.7 A, Test voltage: 500 V AC, numb..
$7.42USD
1393 en stock
Spécifications clés
:13.5 mm Tolerance: +1,5 mm (in combination with Range of articles:FP 0,8/...-MV 2,65)
Note:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Pas:0.8 mm
Processus:Reflow soldering
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 13.5 mm Tolerance: +1,5 mm (in combination with Range of articles:FP 0,8/...-MV 2,65) | |
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Pas | 0.8 mm |
| Processus | Reflow soldering |
| Niveau ESD | (D) electrostatically conductive |
| Largeur [w] | 36.78 mm |
| Hauteur [h] | 11.45 mm |
| Longueur [l] | 6.9 mm |
| disposition des broches | Linear pad geometry |
| Longueur de l'essuyage | 1.5 mm |
| Géométrie du coussinet | 0.5 x 3 mm |
| Type de produit | SMD female connector |
| Hauteur de la pile | 12 mm Tolerance: +1,5 mm (in combination with Range of articles:FP 0,8/...-MV 1,15) |
| Tension d'essai | 500 V AC IEC 60512-4-1:2003 |
| Décalage du centre | ± 0.7 mm in longitudinal and transverse direction |
| Couverture de contact | 0.8 mm |
| Type de montage | SMD soldering |
| Spécification | IEC 60512-5-2:2002-02 |
| Nombre de lignes | 2 |
| Famille de produits | FP 0,8/...-FV 10,85 |
| [W] largeur du ruban | 56 mm |
| Couleur (Logement) | black (9005) |
| Matériel de contact | Cu alloy |
| Hauteur installée | 10.85 mm |
| Tolérance angulaire | ± 5 ° in longitudinal and transverse direction (when plugging in) |
| Section transversale AWG | (converted acc. to IEC) |
| Type d'emballage | 56 mm wide tape |
| [A] diamètre de la bobine | 330 mm |
| résistance de contact | 20 mΩ |
| Courant nominal IN | 1.7 A IEC 60512-5-2:2002-02 (at 20°C 80-pos.) |
| Notes sur le fonctionnement | The permissible voltage during operation depends on the application, taking into consideration the air clearances and creepage distances within the scope of insulation requirements in accordance with IEC 60664-1. |
| Degré de pollution | 3 |
| Dessin coté | |
| Matériau isolant | LCP |
| Nombre de positions | 80 |
| Nombre de potentiels | 80 |
| Type d'emballage extérieur | Transparent-Bag |
| Résistance de contact R1 | 20 mΩ |
| Résistance de contact R2 | 20 mΩ |
| caractéristiques de surface | Selective coating |
| Niveau de sensibilité à l'humidité | MSL 1 |
| Groupe de matériaux isolants | IIIb |
| CTI selon la norme IEC 60112 | 150 |
| Nombre de positions testées | 80 |
| Cycles d'insertion/retrait | 500 |
| [W2] Dimensions hors tout de la bobine | 62.4 mm |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -55 °C ... 125 °C |
| Détails des procédés de soudage | The items are suitable for assembly on both sides and for overhead soldering. |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| zone de contact de la surface métallique (couche supérieure) | Gold (Au) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Zone de soudure de la surface métallique (couche supérieure) | Tin (Sn) |
| Décalage axial dans la direction Y (transversal) | ± 0.3 mm (Tolerance compensation when plugged in) |
| zone de contact de la surface métallique (couche intermédiaire) | Nickel (Ni) |
| Décalage axial dans la direction X (longitudinale) | ± 0.3 mm (Tolerance compensation when plugged in) |
| Zone de soudure de la surface métallique (couche intermédiaire) | Nickel (Ni) |
| Résistance d'isolement, positions voisines | ≥ 5 GΩ |
| Valeur minimale pour la distance de dégagement et la distance de fuite | 0.25 mm |
Description du produit
SMD plug plug, rated current: 1.7 A, Test voltage: 500 VAC, number of poles: 80, pitch: 0.8 mm, color: black, surface contacts: Gold, contact type: Female, mounting: SMD solder
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
