FR 1,27/ 26-FH

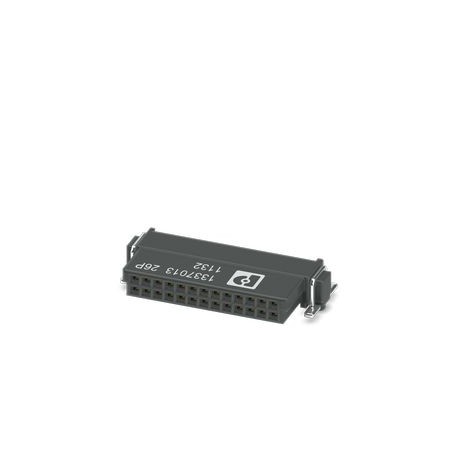

FR 1,27/ 26-FH 1337013 PHOENIX CONTACT SMD plug pin, rated current: 2.2 A, Test voltage: 500 V AC, number of..
$2.70USD
3743 en stock
Spécifications clés
Étape:1.27 mm
Processus:Reflow soldering
Amplitude:1.5 mm (10 Hz ... 58 Hz)
Niveau ESD:(D) Electrostatically conductive
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Étape | 1.27 mm |
| Processus | Reflow soldering |
| Amplitude | 1.5 mm (10 Hz ... 58 Hz) |
| Niveau ESD | (D) Electrostatically conductive |
| Largeur [w] | 21.6 mm |
| fréquence | 10 - 2000 - 10 Hz |
| Hauteur [h] | 4.53 mm |
| Longueur [l] | 10.8 mm |
| Conception d'épingles | Linear pad geometry |
| Type de choc | Semi-sinusoidal |
| Observation | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| Cycles de bougies | 500 |
| Vitesse de balayage | 1 octave/min |
| Accélération | 490 m/s² |
| Géométrie du pad | 0.8 x 0.8 mm |
| Type de produit | SMD plug plug |
| Tension d'essai | 500 V AC IEC 60512-4-1:2003 |
| Largeur de la ceinture [W] | 44 mm |
| Nombre de lignes | 2 |
| Hauteur totale | 3.78 mm |
| Famille de produits | FR 1,27/.. -FH |
| Couleur (Logement) | Black (9005) |
| Revêtement de contact | 0.9 mm |
| Nombre de poteaux | 26 |
| Instructions du test | X, Y, and Z axes (pos. and neg.) |
| Matériel de contact | Cu Alloy |
| Schéma dimensionnel | |
| Type de montage | SMD Welding |
| Tolérance angulaire | ± 5° on longitudinal and transverse axis |
| Diamètre de la bobine [A] | 330 mm |
| Type d'emballage | 44 mm wide strap |
| résistance de contact | 10 mΩ |
| Courant nominal IN | 2.2 A IEC 60512-5-2:2002-02 (at 20 °C 100 poles) |
| Type d'emballage extérieur | Transparent Bag |
| Spécifications de test | IEC 60512-5-2:2002-02 |
| Degré de pollution | 3 |
| Matériau isolant | LCP |
| Longueur de l'introduction | 1.5 mm |
| Déplacer le centre | ± 0.7 mm on longitudinal and transverse axis |
| Section du conducteur AWG | (Converted according to IEC) |
| Résistance de contact R1 | 10 mΩ |
| Résistance de contact R2 | 15 mΩ |
| Durée de l'accident | 11 ms |
| Durée du test par axe | 2.5 h |
| Caractéristiques de surface | Selective Coating |
| Niveau de sensibilité à l'humidité | MSL 1 |
| Groupe de matériaux isolants | IIIb |
| Cycles de soudage par reflux. | 3 |
| CTI selon la norme IEC 60112 | 150 |
| Température ambiante (Service) | -55 °C ... 125 °C |
| Température de classification Tc | 260 °C |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Mesures de la bobine externe [W2] | 50.4 mm |
| Zone de soudure de la surface métallique (couche supérieure) | Tin (Sn) |
| Observation concernant l'opération | The additional operating stress is obtained depending on the application by taking into account the leakage lines and insulation distances in air within the framework of the insulation requirements according to IEC 60664-1. |
| Résistance d'isolement des pôles adjacents | ≥ 5 GΩ |
| Classe d'inflammabilité selon la norme UL 94 | V0 |
| zone de contact de la surface métallique (couche supérieure) | Gold (Au) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| valeur minimale de l'entrefer et de la ligne de fuite | 0.4 mm |
| Zone de contact avec la surface métallique (couche intermédiaire) | Nickel (Ni) |
| Zone de soudage de surface métallique (couche intermédiaire) | Nickel (Ni) |
| Humidité relative de l'air (stockage/transport) | 30 % ... 70 % |
Description du produit
SMD plug pin, rated current: 2.2 A, test voltage: 500 VAC, number of poles: 26, pitch: 1.27 mm, color: black, surface contacts: Gold, contact type: female, mounting: SMD solder
