FR 1,27/ 32-FWL

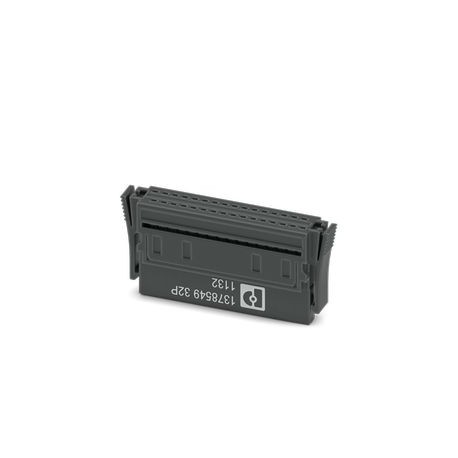

FR 1,27/ 32-FWL 1378549 PHOENIX CONTACT IDC plug pin, rated current: 1.4 A, Test voltage: 500 V AC, number o..
$5.04USD
2029 en stock
Spécifications clés
Note:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Pas:1.27 mm
Amplitude:1.5 mm (10 Hz ... 58 Hz)
Fréquence:10 - 2000 - 10 Hz
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Pas | 1.27 mm |
| Amplitude | 1.5 mm (10 Hz ... 58 Hz) |
| Fréquence | 10 - 2000 - 10 Hz |
| Largeur [w] | 26.67 mm |
| Hauteur [h] | 14.55 mm |
| Longueur [l] | 5 mm |
| Forme du pouls | Semi-sinusoidal |
| Vitesse de balayage | 1 octave/min |
| Accélération | 490 m/s² |
| Type de verrouillage | Snap-in locking |
| Type de produit | IDC female connector |
| Tension d'essai | 500 V AC IEC 60512-4-1:2003 |
| Décalage du centre | ± 0.7 mm in longitudinal and transverse direction |
| Couverture de contact | 0.9 mm |
| Spécification | IEC 60512-5-2:2002-02 |
| Nombre de lignes | 2 |
| Famille de produits | FR 1,27/..-FWL |
| Durée du choc | 11 ms |
| Couleur (Logement) | black (9005) |
| bride de montage | Self-locking flange |
| Instructions de test | X-, Y- and Z-axis (pos. and neg.) |
| Matériel de contact | Cu alloy |
| Tolérance angulaire | ± 5 ° in longitudinal and transverse direction |
| Méthode de connexion | Displacement connection |
| Type d'emballage | Tray |
| résistance de contact | 10 mΩ |
| Courant nominal IN | 1.4 A IEC 60512-5-2:2002-02 (at 20°C 50-pos.) |
| Degré de pollution | 3 |
| Matériau isolant | LCP |
| Nombre de positions | 32 |
| Type d'emballage extérieur | Carton |
| Résistance de contact R1 | 10 mΩ |
| Résistance de contact R2 | 12 mΩ |
| Durée du test par axe | 1 h |
| caractéristiques de surface | Selective coating |
| Groupe de matériaux isolants | IIIb |
| CTI selon la norme IEC 60112 | 150 |
| Section transversale du conducteur AWG | 30 |
| Cycles d'insertion/retrait | 500 |
| Note concernant la documentation | Current documents such as 3D models, products family drawings, data sheets or packaging drawings are available in the Download Center. |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -55 °C ... 125 °C |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| zone de contact de la surface métallique (couche supérieure) | Gold (Au) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Zone de soudure de la surface métallique (couche supérieure) | Tin (Sn) |
| zone de contact de la surface métallique (couche intermédiaire) | Nickel (Ni) |
| Zone de soudure de la surface métallique (couche intermédiaire) | Nickel (Ni) |
| Résistance d'isolement, positions voisines | ≥ 5 GΩ |
| Valeur minimale pour la distance de dégagement et la distance de fuite | 0.32 mm |
Description du produit
IDC plug plug, rated current: 1.4 A, test voltage: 500 VAC, number of poles: 32, pitch: 1.27 mm, color: black, surface contacts: Gold, contact type: Female
