En stock Produit phare
FRONT 2,5-V/SA10-EX-6 5RZBD1-6

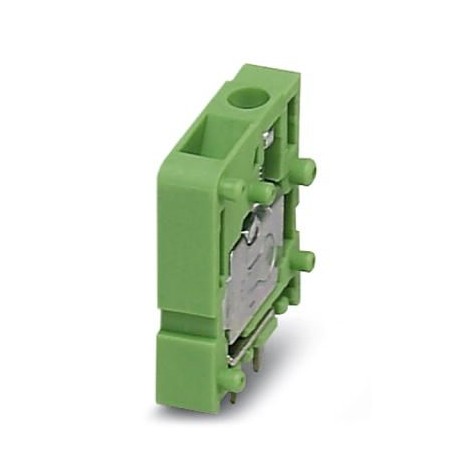

FRONT 2,5-V/SA10-EX-6 5RZBD1-6 1704342 PHOENIX CONTACT PCB terminal block
$0.00USD
4623 en stock
Spécifications clés
GTIN:4046356701297
Clé de commande:1704342
Unité d'emballage:1
numéro de tarif douanier:85369010
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356701297 |
| Clé de commande | 1704342 |
| Unité d'emballage | 1 |
| numéro de tarif douanier | 85369010 |
| (Conditions ambiantes) | Test passed |
| Tension (test de débranchement) | 250 V |
| Couple (Propriétés de l'élément) | 0.4 Nm ... 0.5 Nm |
| Remarque (Capacité de connexion) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Argumentaire (Données commerciales clés) | 5 mm |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Pas (Données sur les matériaux - boîtier) | 5 mm |
| Disposition des broches (Données commerciales clés) | Linear double pinning |
| Filetage (Données commerciales clés) | M2,5 |
| Longueur de dénudage (Propriétés de l'élément) | 9 mm |
| Type de montage (Données commerciales clés) | Wave soldering |
| (Méthode de terminaison et de connexion) | 2.5 mm² / solid / > 50 N |
| Dimension a (Données sur les matériaux - boîtier) | 25 mm |
| Espacement des broches (Données du matériau - boîtier) | 5 mm |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Matériau de contact (Capacité de connexion) | Cu alloy |
| Longueur [ l ] (Données matérielles - boîtier) | 18.5 mm |
| Nombre de niveaux (Données commerciales clés) | 1 |
| Méthode de connexion (Données commerciales clés) | Front screw connection |
| Gamme d'articles (Données commerciales clés) | FRONT 2,5-V-EX |
| Dimensions des broches (Données du matériau - boîtier) | 0.8 x 0.8 mm |
| Espacement des broches (Dimensions du produit) | 5 mm |
| Broche de soudure [P] (Données matérielles - boîtier) | 3.5 mm |
| Groupe de matériaux isolants (test d'arrachement) | I |
| Nombre de postes (Données commerciales clés) | 6 |
| Diamètre du trou (Dimensions du produit) | 1.2 mm |
| Nombre de potentiels (Données commerciales clés) | 6 |
| Nombre de connexions (Données commerciales clés) | 6 |
| Dessin coté (Données sur les matériaux - boîtier) | |
| Matériau isolant (Données sur le matériau - contact) | PA |
| Caractéristiques de surface (Capacité de connexion) | Tin-plated |
| Type d'emballage (Dimensions pour la conception du circuit imprimé) | packed in cardboard |
| Pièces par paquet (Dimensions pour la conception de circuits imprimés) | 10 |
| Brève description de l'article (Données commerciales clés) | PCB terminal block |
| Section transversale d'un conducteur solide (Propriétés de l'élément) | 0.2 mm² ... 2.5 mm² |
| Test d'arrachement (méthode de terminaison et de connexion) | IEC 60999-1:1999-11 |
| Section transversale du conducteur flexible (Propriétés de l'élément) | 0.2 mm² ... 2.5 mm² |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | I |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 600 |
| Section du conducteur AWG / kcmil (Propriétés de l'élément) | 24 ... 14 |
| Hauteur (sans broche de soudure) (Données matérielles - boîtier) | 20 mm |
| Température ambiante (assemblage) (Informations sur l'emballage) | -5 °C ... 100 °C |
| Unités d'emballage par dénomination (Dimensions pour la conception de circuits imprimés) | Pcs. |
| Température ambiante (fonctionnement) (Informations sur l'emballage) | -40 °C |
| 2 conducteurs de même section, massifs (Propriétés de l'élément) | 0.2 mm² ... 0.75 mm² |
| Contrôle des dommages et du relâchement du conducteur (conditions ambiantes) | IEC 60999-1:1999-11 |
| Zone de soudure de la surface métallique (couche supérieure) (Capacité de connexion) | Tin (4 - 8 µm Sn) |
| Point de connexion de surface métallique (couche supérieure) (Capacité de connexion) | Tin (4 - 8 µm Sn) |
| Température ambiante (stockage/transport) (Informations sur l'emballage) | -40 °C ... 70 °C |
| 2 conducteurs de même section, flexibles (Propriétés de l'élément) | 0.2 mm² ... 0.75 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| Raccordement conforme aux normes (distances d'isolement et lignes de fuite) | EN-VDE |
| Section transversale du conducteur, flexible, avec virole, avec gaine plastique (Propriétés de l'article) | 0.25 mm² ... 1.5 mm² |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 (Données sur les matériaux - nous contacter) | 850 |
| Section transversale du conducteur flexible, avec virole sans manchon plastique (Propriétés de l'article) | 0.25 mm² ... 1.5 mm² |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 (Données sur les matériaux - nous contacter) | 775 |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 (Données sur les matériaux - nous contacter) | 125 °C |
| Section transversale du conducteur / type de conducteur / force de traction (méthode de terminaison et de connexion) | 0.2 mm² / solid / > 10 N |
| 2 conducteurs de même section, multibrins, embouts sans gaine plastique (Propriétés de l'article) | 0.25 mm² ... 0.34 mm² |
Description du produit
Terminal block for printed circuit board, nominal current: 21 A, nominal cross-section: 2.5 mm², number of potentials: 6, number of rows: 1, number of poles per row: 6, article family: FRONT 2.5-V-EX,
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
