En stock Produit phare
FRONT 4-V-7,62- 5 BD:L1-PE TS

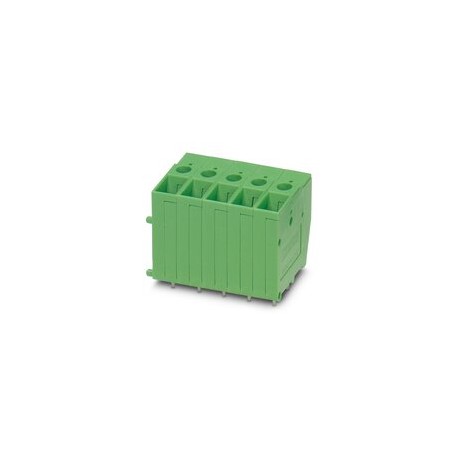

FRONT 4-V-7,62- 5 BD:L1-PE TS 1759806 PHOENIX CONTACT PCB terminal block
$0.00USD
4347 en stock
Spécifications clés
:0.5 mm² / flexible / > 30 N
Note:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Taper:PC terminal block can be aligned
Pas:7.62 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 0.5 mm² / flexible / > 30 N | |
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Taper | PC terminal block can be aligned |
| Pas | 7.62 mm |
| Résultat | Test passed |
| Couleur () | () |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Fréquence | 10 - 150 - 10 Hz |
| Longueur [l] | 27 mm |
| disposition des broches | Linear double pinning |
| Vitesse de balayage | 1 octave/min |
| Température | 850 °C |
| Gamme de produits | COMBICON Terminals L |
| Type de produit | Printed circuit board terminal |
| Diamètre du trou | 1.3 mm |
| Type de montage | Wave soldering |
| Spécification | IEC 60998-2-1:1990-04 |
| Nombre de lignes | 1 |
| Dimensions des broches | 1 x 0.8 mm |
| Famille de produits | FRONT 4-V |
| Matériel de contact | Cu alloy |
| Hauteur installée | 26 mm |
| longueur de dénudage | 14 mm |
| Durée d'exposition | 5 s |
| Méthode de connexion | Front screw connection |
| Couple de serrage | 0.5 Nm ... 0.6 Nm |
| Type d'emballage | packed in cardboard |
| Courant nominal IN | 32 A |
| Tension nominale UN | 630 V |
| Degré de pollution | 3 |
| Dessin coté | |
| Matériau isolant | PA |
| Nombre de positions | 5 |
| Tension nominale (II/2) | 1000 V |
| Section nominale | 4 mm² |
| Tension nominale (III/2) | 630 V |
| Tension nominale (III/3) | 500 V |
| Longueur de la broche à souder [P] | 5 mm |
| Durée du test par axe | 2.5 h |
| caractéristiques de surface | Tin-plated |
| Groupe de matériaux isolants | I |
| Broches à souder par potentiel | 2 |
| CTI selon la norme IEC 60112 | 600 |
| Tension de surtension nominale (II/2) | 6 kV |
| Section transversale du conducteur AWG | 20 ... 10 |
| Tension de surtension nominale (III/2) | 6 kV |
| Tension de surtension nominale (III/3) | 6 kV |
| Section transversale du conducteur rigide | 0.5 mm² ... 6 mm² |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Tension d'isolation nominale (II/2) | 1000 V |
| Section transversale du conducteur flexible | 0.5 mm² ... 6 mm² |
| Tension d'isolation nominale (III/2) | 630 V |
| Tension d'isolation nominale (III/3) | 500 V |
| distance de fuite minimale (II/2) | 5.5 mm |
| Exigence d'essai d'élévation de température | Increase in temperature ≤ 45 K |
| ligne de fuite minimale (III/2) | 5.5 mm |
| ligne de fuite minimale (III/3) | 6.3 mm |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Indice de suivi comparatif (IEC 60112) | CTI 600 |
| Zone de soudure de la surface métallique (couche supérieure) | Tin (5 - 7 µm Sn) |
| Point de terminaison de surface métallique (couche supérieure) | Tin (5 - 7 µm Sn) |
| 2 conducteurs de même section, solides | 0.5 mm² ... 1.5 mm² |
| Résistance d'isolement, positions voisines | 109Ω |
| 2 conducteurs de même section, flexibles | 0.5 mm² ... 1.5 mm² |
| valeur de dégagement minimale - champ non homogène (II/2) | 5.5 mm |
| valeur de dégagement minimale - champ non homogène (III/2) | 5.5 mm |
| valeur de dégagement minimale - champ non homogène (III/3) | 5.5 mm |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 | 775 |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 | 125 °C |
| Section transversale du conducteur, flexible, avec embout, avec gaine plastique | 0.5 mm² ... 4 mm² |
| Section transversale du conducteur flexible, avec virole sans gaine plastique | 0.5 mm² ... 4 mm² |
| Section transversale du conducteur/type de conducteur/consigne de force de traction/valeur réelle | 0.5 mm² / solid / > 30 N |
| Deux conducteurs souples de même section, avec embout sans gaine plastique | 0.25 mm² ... 1 mm² |
| Deux conducteurs de même section, souples, avec cosse double et gaine plastique. | 0.5 mm² ... 1 mm² |
Description du produit
PCB terminal block, nominal current: 32 A, rated voltage (III/2): 630 V, nominal cross section: 4 mm2, number of rows: 1, number of positions per row: 5, product range: FRONT 4-V, pitch: 7.62 mm, conn
