| Paramètre | Valeur |
|---|---|
| 1.5 mm² / 0.4 kg | |
| Couleur | gray (RAL 7042) |
| Profondeur | 24 mm |
| Largeur | 38 mm |
| Hauteur | 22 mm |
| Résultat | Test passed |
| Potentiels | 4 |
| Révolutions | 135 |

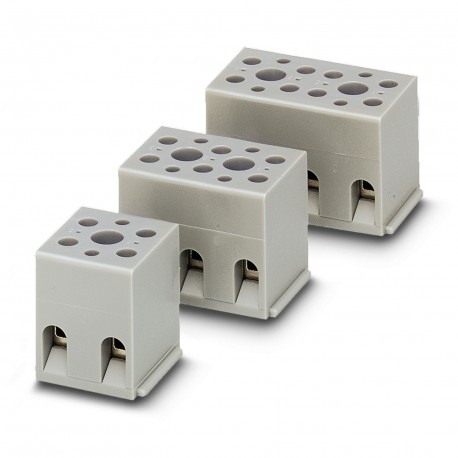

| Type de produit | Feed-through terminal block |
| Filetage | M3 |
| Diamètre du trou | 3.2 mm |
| Type de montage | direct screw connection |
| Nombre de lignes | 1 |
| vitesse de rotation | 10 rpm |
| Courant nominal | 32 A |
| Tension nominale | 500 V |
| Panneau latéral ouvert | No |
| Révision de l'article | 05 |
| longueur de dénudage | 8 mm |
| Durée d'exposition | 30 s |
| Section transversale AWG | 24 ... 12 (converted acc. to IEC) |
| Couple de serrage | 0.6 ... 0.8 Nm |
| Degré de pollution | 3 |
| Dessin coté | |
| Matériau isolant | PA |
| Nombre de positions | 4 |
| Tension de surtension nominale | 6 kV |
| courant de charge maximal | 32 A (with 4 mm² conductor cross section) |
| Catégorie de surtension | III |
| Section nominale | 4 mm² |
| Nombre de connexions | 8 |
| point de consigne de tension de test | 7.3 kV |
| montage du bornier | When attaching the product to the mounting surface, please ensure that the housing is not damaged when tightening the center screw |
| Groupe de matériaux isolants | I |
| jauge cylindrique interne | A3 |
| Section transversale du conducteur rigide | 0.2 mm² ... 4 mm² |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Section/poids du conducteur | 0.2 mm² / 0.2 kg |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Nombre de connexions par niveau | 8 |
| Section transversale du conducteur flexible | 0.2 mm² ... 4 mm² |
| Connexion conforme aux normes | IEC 60947-7-1 |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Exigence d'essai d'élévation de température | Increase in temperature ≤ 45 K |
| Courant de tenue de courte durée 4 mm² | 0.48 kA |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passed |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Section transversale du conducteur, flexible [AWG] | 24 ... 12 (converted acc. to IEC) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passed |
| 2 conducteurs de même section, solides | 0.2 mm² ... 1.5 mm² |
| 2 conducteurs de même section, flexibles | 0.2 mm² ... 1.5 mm² |
| Application de matériaux isolants statiques par temps froid | -60 °C |
| Dissipation de puissance maximale en condition nominale | 1.02 W |
| Dégagement de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) | passed |
| Section transversale du conducteur flexible (virole avec manchon en plastique) | 0.25 mm² ... 2.5 mm² |
| Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B) | 130 °C |
| Section transversale du conducteur flexible (virole sans manchon en plastique) | 0.25 mm² ... 4 mm² |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Deux conducteurs souples de même section, avec embout sans gaine plastique | 0.25 mm² ... 1.5 mm² |
| Deux conducteurs de même section, souples, avec cosse double et gaine plastique. | 0.5 mm² ... 1 mm² |
