G-INSEC-M16-S68L-NCRS-S

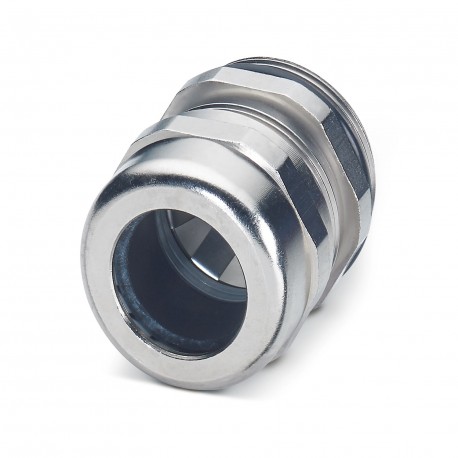

G-INSEC-M16-S68L-NCRS-S 1077099 PHOENIX CONTACT Cable gland, cable gland material: Nickel-plated brass, exte..
$0.00USD
3725 en stock
Spécifications clés
:7 Nm (Support: EN 62444)
Couleur:Brass color
Protégé:yes
Application:EMC
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 7 Nm (Support: EN 62444) | |
| Couleur | Brass color |
| Protégé | yes |
| Application | EMC |
| Sans halogène | no |
| Fabricant | BIMED |
| Type de produit | Cable screw gland |
| Pas de filetage | 1.5 mm |
| Note de l'assemblée | Method 1Cut the outer sheath, but do not remove it. Feed the cable through the screw connection and then remove the outer sheath. Now pull the cable back until the connection is established between the cable shield and the contact spring.Method 2Push the braided shield back around 15 ... 20 mm over the outer sheath. Insert the cables into the screw connection until the connection is established between the cable shield and the contact spring. |
| Diamètre du trou | 16.1 mm ... 16.2 mm |
| Révision de l'article | 00 |
| Couple de serrage | 7 Nm (Union nut) |
| Dessin coté | |
| Degré de protection | IP68 (5 bar, 30 minutes) |
| Joint torique en matériau d'étanchéité | Perbunan |
| Taille de la clé, support | 20 mm |
| Conception, décharge de traction | A |
| Taille de la clé, écrou union | 20 mm |
| Indice de protection du boîtier (NEMA) | 4X |
| diamètre extérieur du câble | 5 mm ... 10 mm |
| Catégorie d'impact de choc | 6 |
| Désignation du fabricant | BMEM-E1 |
| Seal material Cable seal | CR |
| dimension angulaire de l'hexagone | 22 mm |
| Anneau de compression en matériau | PA 6 |
| côté connexion de type filetage | M16 x 1.5 |
| Matériau pour raccord à vis | Brass, nickel-plated |
| Mise en œuvre du dispositif de décharge de traction | A |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (static) |
| Longueur du fil de raccordement | 7 mm |
| Diamètre du câble sans gaine | 4 mm (Diameter of braided shield) |
| Plage de serrage du serre-câble | 6.00 mm ... 10.00 mm (for UL 514 B) |
Description du produit
Cable gland, screwed connection material: Brass, nickel-plated, outer diameter of the cable 5 mm ... 10 mm, shielding: yes, connection thread: M16 x 1.5, color: silver, with O-ring
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
