GMKDSP 3/ 2-7,62

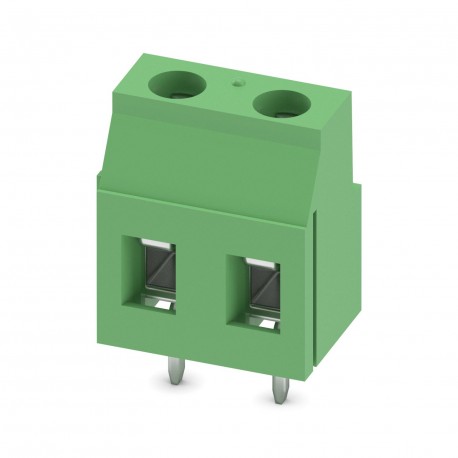

GMKDSP 3/ 2-7,62 1732720 PHOENIX CONTACT PCB terminal block base
$1.74USD
5796 en stock
Spécifications clés
Note:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Taper:PC terminal block can be aligned
Pas:7.62 mm
Largeur [w]:15.24 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Taper | PC terminal block can be aligned |
| Pas | 7.62 mm |
| Largeur [w] | 15.24 mm |
| Hauteur [h] | 23 mm |
| Longueur [l] | 12.8 mm |
| disposition des broches | Linear pinning |
| Gamme de produits | COMBICON Terminals M |
| Type de produit | Printed circuit board terminal |
| Diamètre du trou | 1.3 mm |
| Type de montage | Wave soldering |
| Spécification | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
| Nombre de lignes | 1 |
| Dimensions des broches | 0.9 x 0.9 mm |
| Famille de produits | GMKDSP 3 |
| Couleur (Logement) | green (6021) |
| Révision de l'article | 02 |
| Matériel de contact | Cu alloy |
| Hauteur installée | 18 mm |
| longueur de dénudage | 7 mm |
| Méthode de connexion | Screw connection with tension sleeve |
| Couple de serrage | 0.5 Nm ... 0.6 Nm |
| Type d'emballage | packed in cardboard |
| Courant nominal IN | 24 A |
| Tension nominale UN | 630 V |
| Dessin coté | |
| Matériau isolant | PA |
| Note sur l'application | For safe conductor connection, always adhere to a defined tightening torque. Particularly in the case of PCB terminal blocks with two or three positions, the individual solder pin for each contact point cannot compensate for this. That is why the terminal blocks must be supported during conductor connection (held with one hand, support on the housing). |
| Nombre de positions | 2 |
| Nombre de potentiels | 2 |
| Tension nominale (II/2) | 1000 V |
| Tête de vis à entraînement par forme | Slotted (L) |
| Section nominale | 2.5 mm² |
| Nombre de connexions | 2 |
| Tension nominale (III/2) | 630 V |
| Tension nominale (III/3) | 500 V |
| Longueur de la broche à souder [P] | 5 mm |
| caractéristiques de surface | Tin-plated |
| Groupe de matériaux isolants | I |
| Broches à souder par potentiel | 1 |
| CTI selon la norme IEC 60112 | 600 |
| Tension de surtension nominale (II/2) | 6 kV |
| Section transversale du conducteur AWG | 24 ... 12 |
| Tension de surtension nominale (III/2) | 6 kV |
| Tension de surtension nominale (III/3) | 6 kV |
| Section transversale du conducteur rigide | 0.2 mm² ... 4 mm² |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Tension d'isolation nominale (II/2) | 1000 V |
| Section transversale du conducteur flexible | 0.2 mm² ... 2.5 mm² |
| Note sur la section transversale de raccordement | With connected conductor 4 mm² (solid). |
| Tension d'isolation nominale (III/2) | 630 V |
| Tension d'isolation nominale (III/3) | 500 V |
| distance de fuite minimale (II/2) | 5.5 mm |
| ligne de fuite minimale (III/2) | 5.5 mm |
| ligne de fuite minimale (III/3) | 6.3 mm |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Indice d'inflammabilité selon la norme UL 94 | V2 |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Indice de suivi comparatif (IEC 60112) | CTI 600 |
| Zone de soudure de la surface métallique (couche supérieure) | Tin (5 - 7 µm Sn) |
| Point de terminaison de surface métallique (couche supérieure) | Tin (5 - 7 µm Sn) |
| 2 conducteurs de même section, solides | 0.2 mm² ... 1.5 mm² |
| 2 conducteurs de même section, flexibles | 0.2 mm² ... 1.5 mm² |
| valeur de dégagement minimale - champ non homogène (II/2) | 5.5 mm |
| valeur de dégagement minimale - champ non homogène (III/2) | 5.5 mm |
| valeur de dégagement minimale - champ non homogène (III/3) | 5.5 mm |
| Section transversale du conducteur, flexible, avec embout, avec gaine plastique | 0.25 mm² ... 2.5 mm² |
| Section transversale du conducteur flexible, avec virole sans gaine plastique | 0.25 mm² ... 2.5 mm² |
| Deux conducteurs souples de même section, avec embout sans gaine plastique | 0.25 mm² ... 0.75 mm² |
| Deux conducteurs de même section, souples, avec cosse double et gaine plastique. | 0.5 mm² ... 1.5 mm² |
Description du produit
Terminal block for printed circuit board, nominal current: 24 A, nominal voltage (III/2): 630 V, nominal cross-section: 2.5 mm², number of potentials: 2, number of rows: 1, number of poles per row: 2,
