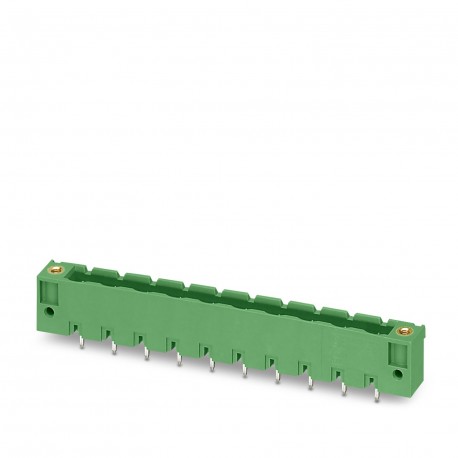

GMSTBV 2,5/ 7-GF-7,62PA1,3,5,7
GMSTBV 2,5/ 7-GF-7,62PA1,3,5,7 1094924 PHOENIX CONTACT Housing base printed circuit board, number of poles: ..
$0.00USD
4957 en stock
Spécifications clés
Étape:7.62 mm
Vis:ISO 1481-ST 2.2x6.5 C or ISO 7049-ST 2.2x6.5 C sheet metal screw
Résultat:Approved Test
Amplitude:0.35 mm (10 Hz ... 60.1 Hz)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Étape | 7.62 mm |
| Vis | ISO 1481-ST 2.2x6.5 C or ISO 7049-ST 2.2x6.5 C sheet metal screw |
| Résultat | Approved Test |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Largeur [w] | 63.92 mm |
| fréquence | 10 - 150 - 10 Hz |
| Hauteur [h] | 15.9 mm |
| Longueur [l] | 8.6 mm |
| Conception d'épingles | Linear Pin Arrangement |
| Type de choc | Semi-sinusoidal |
| Observation | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| Cycles de bougies | 25 |
| Vitesse de balayage | 1 octave/min |
| Accélération | 5g (60.1 Hz ... 150 Hz) |
| Gamme de produits | COMBICON Connectors M |
| Type de produit | Printed circuit board base housing |
| Diamètre du trou | 1.4 mm |
| Analyse d'article | 01 |
| Nombre de lignes | 1 |
| Hauteur totale | 12 mm |
| Famille de produits | GMSTBV 2.5/.. -GF |
| contrainte thermique | 105 °C/168 h |
| Couleur (Logement) | Green (6021) |
| Nombre de poteaux | 4 |
| Instructions du test | X, Y, and Z axes |
| Matériel de contact | Cu Alloy |
| Schéma dimensionnel | |
| Nombre de cycles | 25 |
| Type de montage | Wave soldering |
| fatigue par corrosion | 0.2 dm3UNDER2in 300 dm3/40 °C/1 cycle |
| Dimensions du temple | 1 x 1 mm |
| Couple de serrage | 0.3 Nm |
| Type d'emballage | Boxed Packaging |
| résistance de contact | 2 mΩ |
| Courant nominal IN | 12 A |
| Tension nominale UN | 630 V |
| Spécifications de test | DIN EN 60512-1-1:2003-01 |
| Tension alternative supportable | 3.31 kV |
| Matériau isolant | PA |
| Longueur de la goupille de soudure [P] | 3.9 mm |
| Nombre de potentiels | 4 |
| Résistance de contact R1 | 2 mΩ |
| Résistance de contact R2 | 2.1 mΩ |
| Durée de l'accident | 18 ms |
| Nombre de connexions | 4 |
| Force d'insertion approx. | 8 N |
| Tension nominale (II/2) | 630 V |
| Nombre de poteaux testés | 12 |
| Tension de dimensionnement (III/3) | 400 V |
| Durée du test par axe | 2.5 h |
| Caractéristiques de surface | Galvanically tinned |
| Groupe de matériaux isolants | I |
| CTI selon la norme IEC 60112 | 600 |
| Tension de dimensionnement (III/2) | 630 V |
| Température ambiante (Service) | -40 °C ... 105 °C (depending on the rating curve) |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Tension transitoire nominale (II/2) | 6 kV |
| Dimensionnement de la tension d'isolation (II/2) | 630 V |
| Tension transitoire nominale (III/2) | 6 kV |
| Tension transitoire nominale (III/3) | 6 kV |
| Dimensionnement de la tension d'isolation (III/2) | 630 V |
| Dimensionnement de la tension d'isolation (III/3) | 400 V |
| Valeur minimale de la ligne de fuite (II/2) | 5.5 mm |
| Tension de choc supportable au niveau de la mer | 7.3 kV |
| Zone de soudure de la surface métallique (couche supérieure) | Tin (3 - 5 μm Sn) |
| Valeur minimale de la ligne de fuite (III/2) | 5.5 mm |
| Valeur minimale de la ligne de fuite (III/3) | 5.5 mm |
| Nombre de broches à souder par potentiel | 1 |
| Observation concernant l'opération | According to DIN EN 61984, COMBICON connectors are connectors without switching power (COC). In the event of use as prescribed, they must not be plugged in or unplugged under voltage or under load. |
| Exigence relative au porte-contact utilisé : > 20 N | Approved Test |
| Résistance d'isolement des pôles adjacents | > 5 MΩ |
| Dimensionnement de la tension transitoire (II/2) | 6 kV |
| Classe d'inflammabilité selon la norme UL 94 | V0 |
| Puissance lors du débranchement par pôle env. | 6 N |
| Dimensionnement de la tension transitoire (III/2) | 6 kV |
| Dimensionnement de la tension transitoire (III/3) | 6 kV |
| zone de contact de la surface métallique (couche supérieure) | Tin (3 - 5 μm Sn) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Zone de contact avec la surface métallique (couche intermédiaire) | Nickel (1.3 - 3 μm Ni) |
| Zone de soudage de surface métallique (couche intermédiaire) | Nickel (1.3 - 3 μm Ni) |
| Humidité relative de l'air (stockage/transport) | 30 % ... 70 % |
| Température d'essai de dureté des billes selon la norme EN 60695-10-2 | 125 °C |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Valeur minimale de la distance d'isolation d'air - Champ non homogène (II/2) | 5.5 mm |
| Valeur minimale de la distance d'isolation de l'air - Champ non homogène (III/2) | 5.5 mm |
| valeur minimale de la distance d'isolation d'air - champ non homogène (III/3) | 5.5 mm |
| Indice d'inflammabilité des filaments incandescents GWFI selon la norme EN 60695-2-12 | 850 |
| Température d'inflammation des filaments incandescents GWIT selon la norme EN 60695-2-13 | 775 |
Description du produit
Printed circuit board base housing, nominal section: 2.5 mm², color: green, nominal current: 12 A, nominal voltage (III/2): 630 V, contact surface: Tin, contact type: Male, number of potentials: 4, nu
