En stock Produit phare
GW PN/ASCII 1E/1DB9

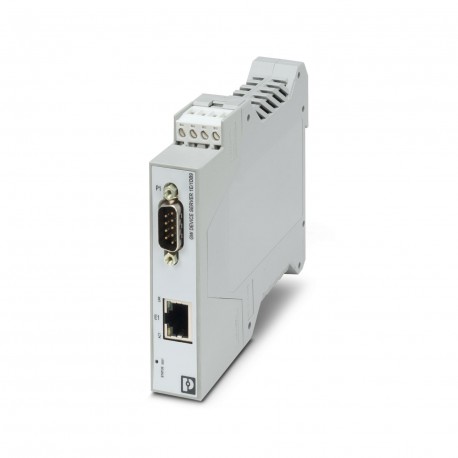

GW PN/ASCII 1E/1DB9 1021080 PHOENIX CONTACT Interface converters
$0.00USD
3781 en stock
Spécifications clés
:61.4 Years (Telcordia standard, 40°C temperature, 50% stress, Environmental Factor = 1.5)
ATEX:DEMKO 18ATEX 2026X: II 3 GEx ec IIC T4 Gc
MTBF:92.1 Years (Telcordia standard, 25°C temperature, 50% stress, Environmental Factor = 1.0)
Couleur:gray
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 61.4 Years (Telcordia standard, 40°C temperature, 50% stress, Environmental Factor = 1.5) | |
| ATEX | DEMKO 18ATEX 2026X: II 3 GEx ec IIC T4 Gc |
| MTBF | 92.1 Years (Telcordia standard, 25°C temperature, 50% stress, Environmental Factor = 1.0) |
| Couleur | gray |
| Profondeur | 115 mm |
| IECEx | IECEx UL 18.0023XEx ec IIC T4 Gc |
| Largeur | 22.5 mm |
| Hauteur | 99 mm |
| Signal | Ethernet |
| UL, États-Unis | UL 61010-1 |
| Altitude | < 2000 m |
| Note CEM | EMC: class A product, see manufacturer's declaration in the download area |
| Note CCCex | Use in potentially explosive areas is not permitted in China. |
| Gestion | Web-based management |
| Serveur Web | yes |
| Conformité | CE-compliant |
| Type de produit | Interface converter |
| Type de montage | DIN rail mounting |
| Émission de bruit | EN 61000-6-4 |
| Immunité au bruit | EN 61000-6-2:2005 |
| Affectation des broches | DTE |
| Nombre de canaux | 1 |
| Révision de l'article | 04 |
| Matériau du boîtier | PA 6.6 |
| UL, États-Unis / Canada | Class I, Div. 2, Groups A, B, C, D T4A |
| Méthode de connexion | RJ45 jack, shielded |
| Couple de serrage | 0.5 Nm ... 0.6 Nm |
| Format/codage du fichier | 5/6/7/8 Data bits, 1/2 Stop bits, None/Even/Odd/Mark/Space Parity |
| Protocoles auxiliaires | ARP, DHCP (Client), PING |
| Note sur l'application | Only for industrial use |
| Protocoles pris en charge | PROFINET, ASCII |
| longueur de transmission | ≤ 100 m (shielded twisted pair) |
| Degré de protection | IP20 |
| Isolation électrique | IEC UL 61010-1 (VCC // Ethernet) |
| Plage de tension d'alimentation | 10.8 V DC ... 30 V DC (via pluggable COMBICON screw terminal block) |
| résistance de terminaison | 120 Ω (configurable) |
| Nombre de connexions | 1 |
| Normes/réglementations | EN 55022, EN 55024 |
| Consommation de courant maximale | 60 mA (24 V DC) |
| vitesse de transmission en série | 10/100 Mbps, auto negotiation |
| Section transversale du conducteur AWG | 24 ... 12 |
| Contrôle du flux de données/protocoles | Software handshake, Xon/Xoff or hardware handshake RTS/CTS |
| Consommation de courant typique | 48 mA (24 V DC) |
| Compatibilité électromagnétique | Conformance with EMC Directive 2014/30/EU |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Humidité admissible (fonctionnement) | 10 % ... 95 % (non-condensing) |
| Indicateurs d'état et de diagnostic | LEDs: Status, ACT/LNK (Ethernet data traffic) |
| Section transversale du conducteur, flexible | 0.20 mm² ... 2.50 mm² |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Humidité admissible (stockage/transport) | 5 % ... 95 % (non-condensing) |
| Interface de données de tension de test/alimentation | 1.5 kVrms(50 Hz, 1 min.) |
| Interface de données de tension de test/interface de données | 1.5 kVrms(50 Hz, 1 min.) |
Description du produit
The GW PN/ASCII... converts serial strings of RAW or ASCII characters to PROFINET. It comprises an RJ45 connection and a D-SUB-9 connection.
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
