HC-B 6-A-UT-PEL-F

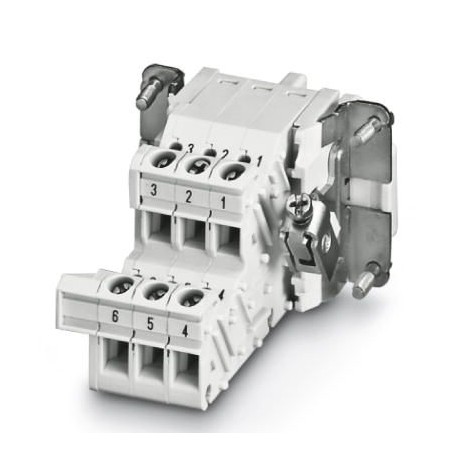

HC-B 6-A-UT-PEL-F 1648018 PHOENIX CONTACT Terminal adapter
$26.23USD
412 en stock
Spécifications clés
GTIN:4017918969615
Clé de commande:1648018
(Général):IEC 60352
page du catalogue:Page 545 (C-2-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918969615 |
| Clé de commande | 1648018 |
| (Général) | IEC 60352 |
| page du catalogue | Page 545 (C-2-2017) |
| Unité d'emballage | 5 pc |
| Pays d'origine | CN (China) |
| numéro de tarif douanier | 85366990 |
| quantité minimale de commande | 5 pc |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Taille (Données commerciales clés) | 74.2 mm |
| (Caractéristiques mécaniques) | PA: Fire protection in rail vehicles - requirement set R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Note (Mechanical characteristics) | For HEAVYCON-ADVANCE mounting flange and HEAVYCON panel mounting base of B6 type |
| Type (Electrical characteristics) | B6 |
| Courant nominal (conditions ambiantes) | 16 A |
| Poids par pièce (emballage exclu) | 84.000 g |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Nombre de positions (Conditions ambiantes) | 6 |
| Tension de surtension nominale (conditions ambiantes) | 6 kV |
| Filetage (Caractéristiques électriques) | M3 |
| Connection in acc. with standard (General) | CSA |
| Tension nominale (III/3) (Conditions ambiantes) | 500 V |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 125 °C |
| Contact material (Mechanical characteristics) | Copper alloy |
| Connection method (Electrical characteristics) | Screw connection |
| Tightening torque (Electrical characteristics) | 0.5 Nm ... 0.8 Nm |
| Constructional and testing regulations (General) | DIN EN 61984 |
| Degré de pollution (Caractéristiques mécaniques) | 3 |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V0 |
| Catégorie de surtension (Caractéristiques mécaniques) | III |
| Assembly instructions (Mechanical characteristics) | To ensure correct use, installation in housing with IP54 protection or better is required |
| Standards/regulations (Mechanical characteristics) | PA: Fire protection in rail vehicles - requirement sets R22 and R23 acc. to DIN EN 45545-2 (Risk level HL1 - HL2) |
| Conductor cross section (Electrical characteristics) | 0.5 mm² ... 2.5 mm² |
| Connection in acc. with standard (Ambient conditions) | IEC / EN |
| Matériau du support de contact (Caractéristiques mécaniques) | PA |
| Contact surface material (Mechanical characteristics) | Ag |
| Drill hole distance, horizontal (Key Commercial Data) | 44 mm |
| Installation instructions (Mechanical characteristics) | Connectors may only be actuated when there is no load/voltage. |
| Connection cross section AWG (Electrical characteristics) | 20 ... 14 |
| Connection in acc. with standard (Mechanical characteristics) | IEC / EN |
| Indice d'inflammabilité selon la norme UL 94 (Caractéristiques mécaniques) | V0 |
| Stripping length of the individual wire (Electrical characteristics) | 12 mm |
Description du produit
HEAVYCON terminal adapter with female insert, B6 series, 6 poles, for the left side of the control cabinet, screw connection
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
